Замена 6-контактного кабеля контроллера Xbox Duke
Если ваш контроллер Xbox Duke не регистрирует какие-либо нажатия или консоль не распознаёт подключённый контроллер, используйте это руководство, чтобы заменить 6-контактный кабель, подключённый к контроллеру.
Перед использованием этого руководства проверьте, не повреждён ли порт на консоли Xbox и не нуждается ли он в очистке. Затем осмотрите конец 6-контактного кабеля, чтобы убедиться, что сам разъём не повреждён и не загрязнён. Небольшое количество контактного очистителя удалит грязь или мусор внутри порта. Если кабель или порт не имеют видимых повреждений, тогда Duke нужно разобрать, чтобы отсоединить кабель от платы.
Следуйте руководству по замене потенциометра до шага 9, чтобы получить доступ к материнской плате.
Шаг 1
Снимите семь чёрных винтов 8 мм, удерживающих половины корпуса Duke, используя крестовую отвертку Phillips #1.
Чтобы добраться до глубоко расположенных винтов, используйте более длинную отвертку или головку 4.0 в дополнение к биту PH1.
Шаг 2
Разделите две половины корпуса Duke, поместив верхнюю крышку лицевой стороной вниз, чтобы кнопки не выпали.
Шаг 3
Снимите колпачки стиков с потенциометров.
Шаг 4
Отключите разъёмы, подключающие моторы вибрации к материнской плате, с помощью пинцета.
Будьте осторожны, подсовывая пинцет под язычки разъёмов; они хрупкие и могут сломаться.
Шаг 5
Используя крестовую отвертку Phillips #1, удалите четыре жёлтых винта 8 мм, удерживающих материнскую плату в нижней части контроллера.
Шаг 6
Снимите материнскую плату с нижней половины корпуса контроллера.
Шаг 7
Спаяйте от платы контакты разъёма, удерживающего левый узел триггера.
Снимите узел триггера, нажав на чёрные фиксаторы, которые удерживают его на материнской плате.
Шаг 8
Отпаивайте все контакты разъёма, удерживающие потенциометр на плате.
Вытяните потенциометры и запаяйте новые на их место.
Шаг 9

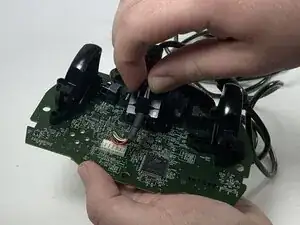

Отключите кабель от слота карт памяти, выдвинув чёрный пластиковый держатель из слота.
Снимите пластиковую деталь с кабеля.
Шаг 10

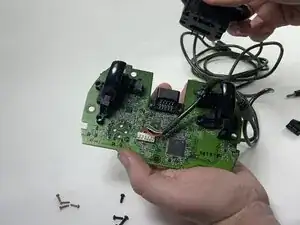

Снимите слот карт памяти, сдвинув его от материнской платы.
Шаг 11

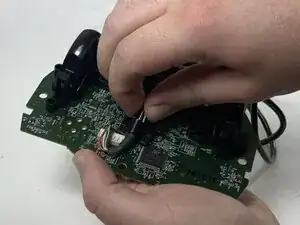

Отпаивайте контакты, удерживающие кабель, затем оттяните кабель от материнской платы.

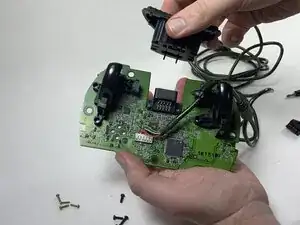

Запаяйте новый кабель на материнскую плату.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
