Замена джойстика XBOX Controller S
Если джойстик контроллера Xbox S не работает из‑за дрейфа стика или отсутствия отклика, используйте это руководство для замены джойстика (также известного как аналоговый стик).
Джойстик позволяет смотреть и перемещаться во время игры. Со временем эти джойстики могут развить дрейф стика, когда джойстик смещается в одном направлении, даже если вы его не трогаете. Он также может выйти из строя из‑за износа.
Перед использованием этого руководства, если вы подозреваете дрейф стика, перейдите на нашу страницу с устранением неисправностей.
Шаги 2, 3 и 5 требуют использования паяльника для удаления джойстика с платы.
Эта ссылка на видео будет полезна при ремонте вашего устройства.
Шаг 1
Удалите семь винтов длиной 9,4 мм на задней части контроллера с помощью крестовой отвертки Phillips #00.
Один винт скрыт под наклейкой на задней панели контроллера. Отогните наклейку и также удалите этот винт.
Шаг 2
Держите контроллер лицевой стороной вниз, чтобы предотвратить выпадение компонентов.
Снимите заднюю панель корпуса.
Переверните контроллер и снимите переднюю панель корпуса.
Шаг 3
Извлеките материнскую плату из задней части корпуса.
При замене левого джойстика потребуется снять курок.

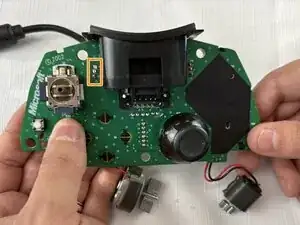

Отпаивайте три контакта справа от джойстика на верхней стороне платы.

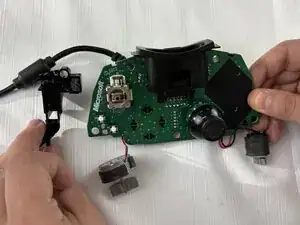

Отожмите защёлку курка от верхней части, затем подденьте её вниз, чтобы снять курок.
Замена правого джойстика не потребует снятия узла курка.
Шаг 4

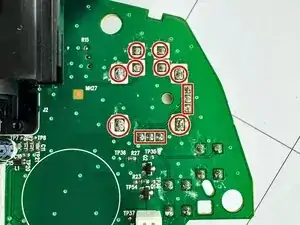

Отпаивайте 14 контактных площадок, чтобы полностью удалить джойстик.
Не торопитесь и удаляйте припой с площадок по одной.
Если одна из площадок трудно отпаивается, переходите к следующей и вернитесь позже — это даст ей остыть и предотвратит повреждение платы.
Шаг 5

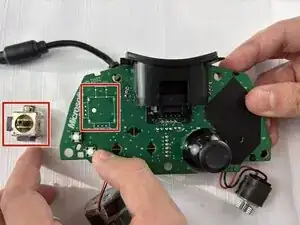

Удалите джойстик с печатной платы.
Осторожно очистите поверхности и контактные площадки 99% изопропиловым спиртом, чтобы удалить остатки флюса.
Шаг 6

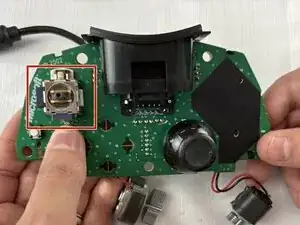

Установите новый джойстик на место и убедитесь, что он полностью прилегает к плате.

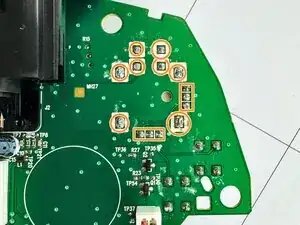

Припаяйте сначала одну-две более крупные ножки аналогового стика, чтобы надежно зафиксировать его положение.
Если он не закреплён, внесите коррективы, повторно нагревая соединения и заполняя остальные площадки припоем, при необходимости очистите область.
Шаг 7
Установите узел курка обратно, защёлкнув его на место.

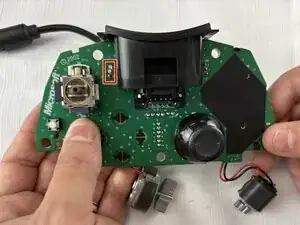

Затем припаяйте три контактные площадки.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
