Замена пружин лотка картриджей Nintendo Entertainment System

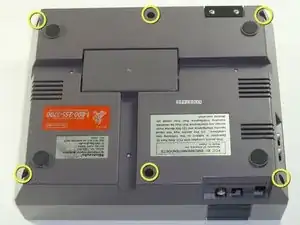

Удалите шесть винтов Philips длиной 13.25 мм на дне игрового консоли с помощью плоской отвертки #2.5.

Винты утоплены на глубину около 40 мм.

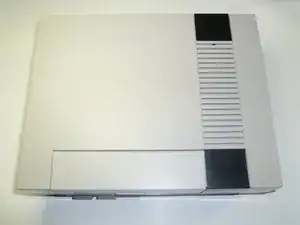

Переверните игровую консоль лицом вверх и снимите верхнюю часть, потянув ее вверх и в сторону от остальной части устройства.

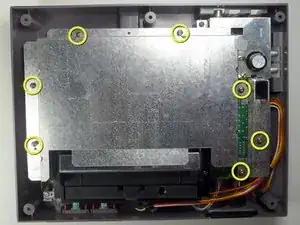

Удалите семь винтов Philips длиной 13.25 мм с металлической крышки с помощью отвертки Philips #2.

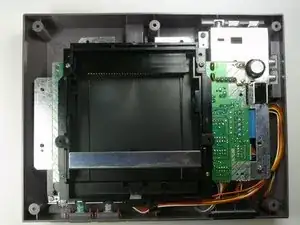

Снимите металлическую крышку, потянув ее вверх и в сторону от остальной части консоли с помощью рук.

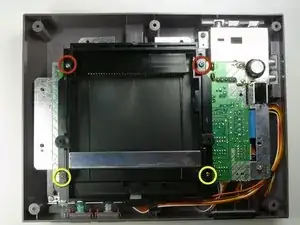

Удалите два серебристых винта Philips длиной 17.45 мм из лотка картриджа с помощью отвертки Philips #2.

Удалите два бронзовых винта Philips длиной 13.25 мм из лотка картриджа с помощью отвертки Philips #2.

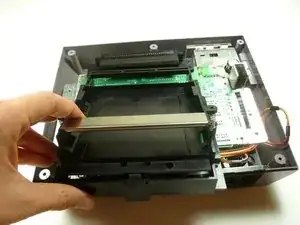

Сдвиньте лоток картриджей к себе, в сторону от 72-контактного разъема, и снимите его с материнской платы.

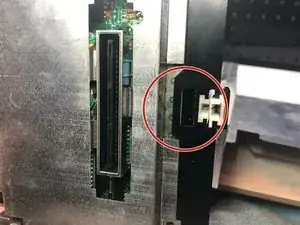

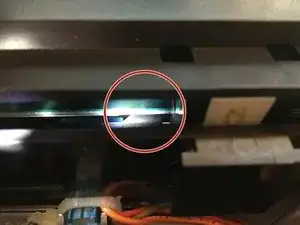

Примечание: Под лотком картриджей находится черная трапециевидная вкладка/край (смотрите маркер). При правильной сборке эта вкладка/край располагается под материнской платой и экранированием, как показано здесь.

При сборке убедитесь, что вы расположили эту вкладку под материнской платой, а также установили лоток сверху. Неправильное расположение приведет к деформации лотка картриджей и напряжению на компоненте, что может вызвать заедание механизма пружины картриджа.

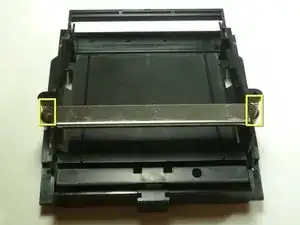

Нажмите на пружину пальцем и вытяните из пластикового корпуса.

Если износилась только одна пружина, замените только эту пружину.
