Замена беспроводной бары струны Fender от Mad Catz Rock Band 4
Бара струны — это белая деталь длиной примерно два дюйма на беспроводном Fender от Mad Catz Rock Band 4. Поскольку она является одним из основных компонентов для игры в Mad Catz Rock Band 4, она подвержена поломке после длительных игровых сессий. Этот гид поможет вам понять, как заменить бару струны в случае необходимости.
Обязательно снимите батарейки перед началом.
Шаг 1
Переверните гитару так, чтобы она лежала задней стороной вверх. Отсек для батарей должен находиться сверху.
Используя отвертку размера J1, удалите десять коротких винтов длиной 5 мм.
Используя отвертку J1, удалите четыре длинных винта длиной 5 мм на задней стороне устройства.
Шаг 2
Переверните устройство так, чтобы передняя часть гитары была обращена к вам.
Используя отвертку размера J1, удалите одиннадцать серебряных винтов длиной 5 мм (обведенных красным) вокруг белой панели.
Шаг 3
Осторожно поднимите белую панель и поверните ее на 90 градусов по часовой стрелке.
Используя отвертку размера J1, удалите два черных винта длиной 5 мм снизу белой панели. Теперь вы сможете разобрать гитару.
Шаг 4

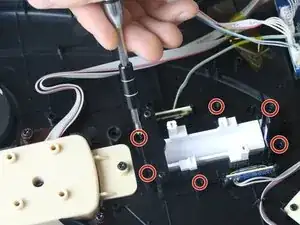

Используя отвертку размера J1, удалите шесть черных винтов длиной 5 мм (обведенных красным) с задней стороны компонента кнопки струны.
Шаг 5
Поднимите схемы сверху и снизу компонента струны.

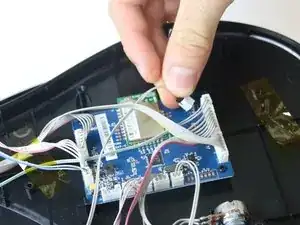

Отключите схемы, соединенные с компонентом струны, от основной схемы.
Теперь вы сможете вынуть бару струны.
Заключение
Чтобы собрать устройство снова, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
