Замена беспроводного дельта-рычага Fender для Mad Catz Rock Band 4
Дельта-рычаг на Mad Catz Rock Band 4 Wireless Fender — это серебряный рычаг, выступающий слева от кнопки питания. Возможны поломки или неисправности дельта-рычага, которые требуют его замены.
Перед началом обязательно удалите батареи из устройства.
Шаг 1
Переверните гитару так, чтобы задняя сторона была направлена вверх. Отсек для батарей должен быть обращен вверх.
Используя отвертку размера J1, удалите десять коротких винтов длиной 5 мм.
Используя отвертку J1, удалите четыре длинных винта длиной 5 мм с задней стороны устройства.
Шаг 2
Поверните устройство так, чтобы передняя часть гитары была обращена к вам.
Используя отвертку с головкой Philip размера J1, удалите одиннадцать серебряных винтов длиной 5 мм (обведены красным) вокруг белой панели.
Шаг 3
Осторожно поднимите белую панель и поверните ее на 90 градусов по часовой стрелке.
Используя отвертку размера J1, удалите два черных винта длиной 5 мм под белой панелью. Теперь вы сможете разъединить гитару.
Шаг 4

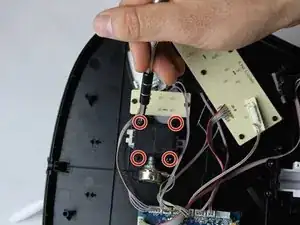

Используя отвертку с головкой Philip размера J1, удалите четыре черных винта длиной 5 мм (обведены красным) с крышки компонента дельта-рычага.
Шаг 5

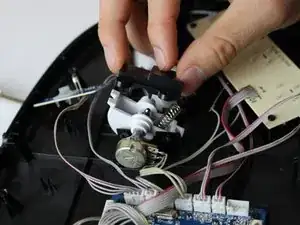

Используя руки, снимите черную крышку и отложите пружину, которая выскочит.
Шаг 6
Используя руки, извлеките прямоугольную печатную плату из компонента дельта-рычага.
Шаг 7

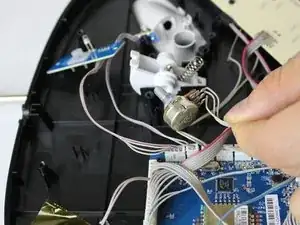

Следите за кабелем печатной платы от дельта-рычага и извлеките его из основной печатной платы, используя руки.
Шаг 8

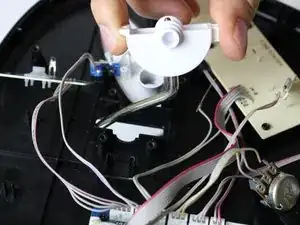

Извлеките дельта-рычаг.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
