Замена батареи картриджа Super Nintendo
Это пошаговое руководство по разборке и замене неисправной батареи на плате картриджа игры Super Nintendo. С течением времени батареи этих картриджей выходят из строя и во многих случаях предотвращают сохранение игровых состояний, делая некоторые игры непроходимыми. Цель этого руководства – помочь вам сохранить работоспособность вашей игры, вместо того чтобы выбрасывать вполне исправный картридж.
Шаг 1

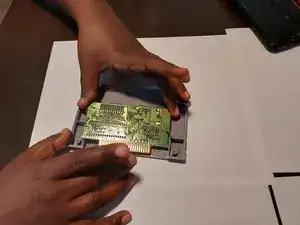

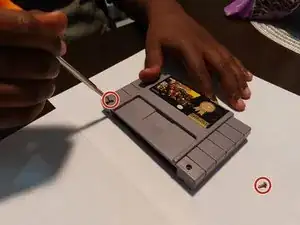

Удалите два защитных винта 3.8мм с передней панели картриджа, используя отвертку Gamebit 3.8мм, чтобы получить доступ к плате.
Хорошо иметь белый коврик или яркий лист на рабочей поверхности, чтобы легче видеть мелкие предметы, такие как винты, и защитить поверхность от повреждений, таких как капли раскаленного припоя.
Шаг 2

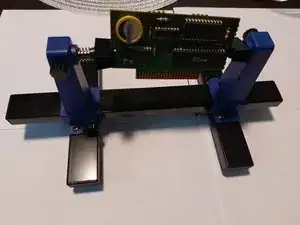

Закрепите плату на регулируемом держателе для плат.

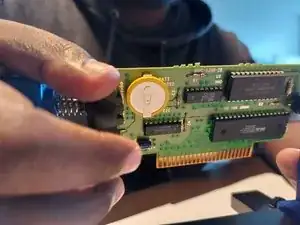

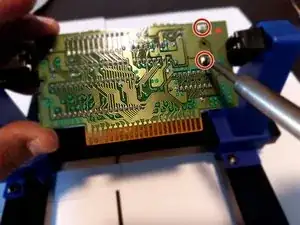

Отпаивайте две точки припоя на задней стороне платы, удерживающие батарею на месте, чтобы снять батарею.
Используйте подставку для пайки или держатель, чтобы избежать повреждений поверхности, когда вам нужно положить паяльник.
Шаг 3

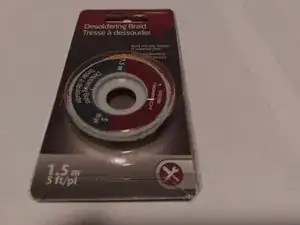

Используйте паяльник и оплётку для отпаивания, чтобы удалить излишки soldering adhesive.
Излишки припоя необходимо удалить, чтобы новая батарея могла быть установлена правильно.
Шаг 4

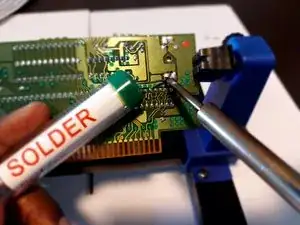

Используйте паяльник с припоем на двух точках припоя, чтобы прикрепить новую батарею к плате.
Шаг 5

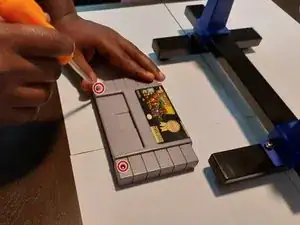

Поместите плату обратно в картридж и закрутите переднюю панель на место с помощью защитных винтов 3.8мм, используя отвертку Gamebit 3.8мм.
По желанию: Рекомендуется очистить готовую плату перед установкой обратно в картридж.
Перевод руководства с ifixit.com
