Замена материнской платы Nintendo Entertainment System

Удалите шесть винтов «Phillips» длиной 13,25 мм на нижней части приставки с помощью крестовой отвёртки №2.5.

Винты утоплены примерно на 40 мм.

Переверните приставку в правильное положение и снимите верхнюю крышку, потянув её вверх и от остальной части устройства руками.

Удалите семь винтов «Phillips» длиной 13,25 мм с металлической крышки с помощью крестовой отвёртки №2.

Снимите металлическую крышку, потянув её вверх и отставив от остальной части приставки руками.

Удалите два серебристых винта «Phillips» длиной 17,45 мм с картриджного лотка с помощью крестовой отвёртки №2.

Удалите два бронзовых винта «Phillips» длиной 13,25 мм с картриджного лотка с помощью крестовой отвёртки №2.

Сдвиньте картриджный лоток к себе, отводя его от 72-контактного разъёма, и снимите с узла материнской платы.

Примечание: Под картриджным лотком находится чёрная вкладка/кромка трапециевидной формы (см. маркер). При правильной сборке эта вкладка располагается под материнской платой и экранирующей крышкой, как показано здесь.

При повторной сборке убедитесь, что эта вкладка ориентирована под материнской платой, а также что лоток установлен сверху. В противном случае лоток выгнется и создаст напряжение на компонент, вызвав заклинивание пружинного механизма картриджа.

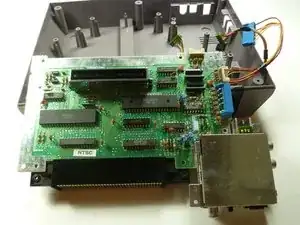

Удалите три винта «Phillips» длиной 13,25 мм, которые крепят материнскую плату к нижнему корпусу, используя крестовую отвёртку №2.

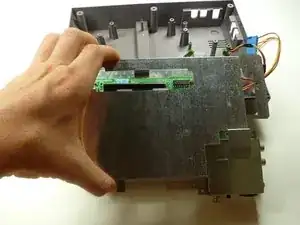

Поднимите узел материнской платы вертикально вверх и выньте его из пластикового корпуса руками.

Переверните узел материнской платы так, чтобы металлическая крышка была обращена к вам.

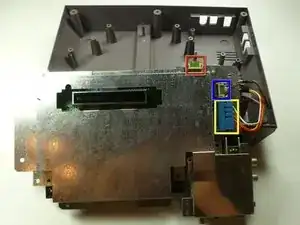

Отключите жгуты проводов от узла материнской платы:

Контроллер 1 (левый)

Контроллер 2 (правый)

Питание

Чтобы не перепутать провода при сборке, удобно пометить их куском скотча.

Снимите экран EMI (металлическую крышку) с узла материнской платы.

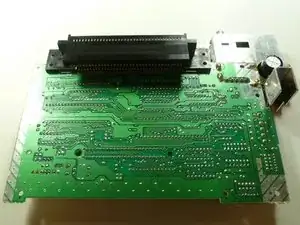

Переверните узел материнской платы так, чтобы 72-контактный разъём оказался в верхней части узла материнской платы.
