Замена картриджа Super Nintendo
Когда игры хранились или использовались в течение многих лет, им требуется хорошая доза заботы. В крайних случаях вам нужно их разобрать, чтобы всё проверить. Это может быть напряжённым - открывать любимую игру, fearing what could go wrong.
В качестве альтернативы, вы можете открыть игру, которая никому не понравилась, и использовать её в качестве безобидного корпуса для чего-то другого.
Шаг 1

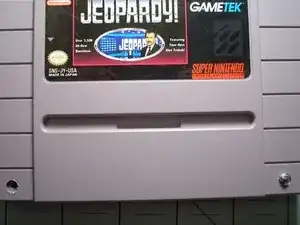

На нижних передних углах картриджа вы должны увидеть два винта с использованием отвертки 3.8mm "Gamebit". Также можно использовать биту 3.0U Spanner.

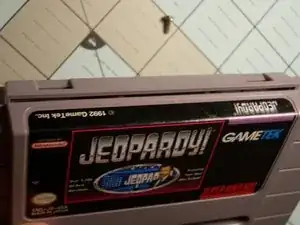

После того как винты извлечены, сдвиньте переднюю часть пластикового корпуса вниз, чтобы освободить язычки на верхней части корпуса.
Две половинки корпуса должны открываться легко.
Шаг 2

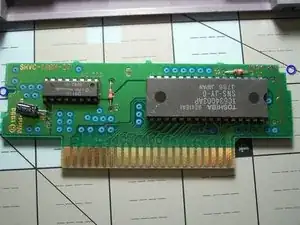

На этом этапе плата игры и контакты становятся свободно доступными.
Здесь вы можете полностью очистить набор контактов и проверить наличие повреждений на плате.
Очистка контактов - это самая простая часть; используйте ватную палочку и либо богатую смесь изопропилового спирта, либо Brasso. Другие люди клянутся ластиком (белого типа), но это может привести к повреждениям, если вы не осторожны. Лично я считаю, что Brasso работает лучше всего.
Шаг 3
ПРИМЕЧАНИЕ: Верхние края платы сделаны ассиметрично, поэтому она может быть установлена в корпус только одним способом. Рядом с синими кругами
Игры с батарейным резервом (позволяющие сохранять игры в SRAM) позволяют получить доступ к батарее для замены на этом этапе. Чаще всего батарея представляет собой кнопочную ячейку: CR2032.
Батарея припаяна. Вам придется её вырвать и пересоединить новую батарею.
Заключение
Для сборки картриджа следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
