Замена кнопки питания беспроводной гитары Fender Mad Catz Rock Band 4
Кнопка питания позволяет вашей беспроводной гитаре Fender Mad Catz Rock Band 4 включаться и выключаться. Если ваша кнопка питания перестала работать, попробуйте заменить батареи в задней части гитары перед началом этой инструкции по замене. Если это не поможет, следуйте приведённым ниже шагам.
Обязательно выньте батареи перед началом.
Шаг 1
Переверните гитару так, чтобы верхняя часть была направлена вниз. Отсек для батарей должен быть обращён вверх.
Используйте отвертку с головкой J1, чтобы удалить десять коротких винтов длиной 5 мм.
Используйте отвертку J1, чтобы удалить четыре длинных винта длиной 5 мм на задней стороне устройства.
Шаг 2
Переверните устройство так, чтобы передняя часть гитары была обращена к вам.
Используя отвертку с головкой J1, удалите одиннадцать серебристых винтов длиной 5 мм (обведены красным) вокруг белой панели.
Шаг 3
Осторожно поднимите белую панель и поверните её на 90 градусов по часовой стрелке.
Используя отвертку с головкой J1, удалите два черных винта длиной 5 мм из-под белой панели. Теперь вы сможете разобрать гитару.
Шаг 4

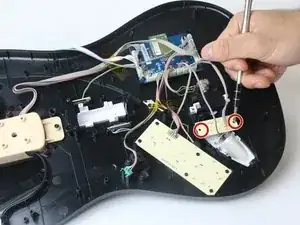

Используя отвертку с головкой J1, удалите два черных винта длиной 5 мм (обведены красным) с задней стороны компонента кнопки питания. Вы можете идентифицировать это по коду J5-B на компоненте.
Шаг 5

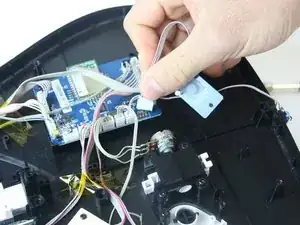

С помощью рук поднимите небольшую прямоугольную плату и проследите за соединительными проводами к основной плате.
Отключите провод, соединенный с компонентом батареи, от основной платы.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
