Замена разъема контроллера Nintendo Entertainment System

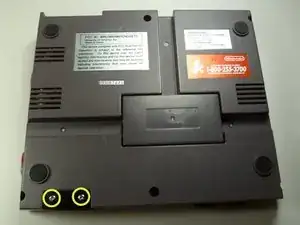

Удалите шесть винтов Phillips длиной 13,25 мм на дне игровой консоли с помощью плоской отвертки №2.5.

Винты утоплены примерно на 40 мм.

Переверните консоль в обычное положение и снимите верхнюю крышку, потянув её вверх и от корпуса руками.

Удалите семь винтов Phillips длиной 13,25 мм с металлической крышки с помощью крестовой отвертки №2.

Снимите металлическую крышку, потянув её вверх и от корпуса руками.

Удалите два серебристых винта Phillips длиной 17,45 мм с картриджного лотка, используя крестовую отвертку №2.

Удалите два бронзовых винта Phillips длиной 13,25 мм с картриджного лотка, используя крестовую отвертку №2.

Сдвиньте картриджный лоток к себе, в сторону от 72-контактного разъема, и снимите его с платы.

Примечание: Под картриджным лотком находится черная защелка/кромка трапециевидной формы (см. маркер). При правильной сборке эта защелка располагается под платой и экраном, как показано здесь.

При сборке убедитесь, что эта защелка ориентирована под платой, а лоток расположен сверху. Неправильная ориентация приведет к изгибу картриджного лотка и нагрузке на компонент, что вызовет заедание пружинного механизма картриджа.

Удалите три винта Phillips длиной 13,25 мм, которыми материнская плата крепится к нижнему корпусу, с помощью крестовой отвертки №2.

Поднимите сборку материнской платы прямо вверх и выньте её из пластикового корпуса руками.

Переверните сборку материнской платы так, чтобы металлическая крышка была обращена к вам.

Отключите проводные разъемы от сборки материнской платы:

Контроллер 1 (левый)

Контроллер 2 (правый)

Питание

Чтобы не перепутать провода при сборке, полезно пометить их кусочком ленты.

Снимите экран EMI (металлическую крышку) со сборки материнской платы.

Переверните сборку материнской платы так, чтобы 72-контактный разъем оказался в верхней части платы.

Переверните нижнюю крышку игровой консоли.

Удалите два винта Phillips длиной 7,6 мм, которые удерживают пластиковую крышку разъема контроллера, с помощью крестовой отвертки №2.

Снимите пластиковую крышку с пластикового корпуса NES руками.

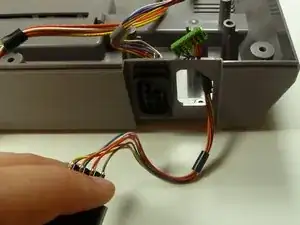

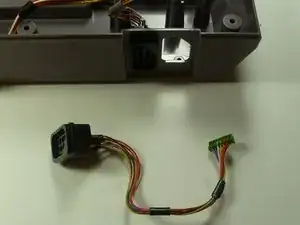

Вытяните разъем контроллера прямо наружу руками, оставив открытое отверстие в пластиковом корпусе NES.
