SNES 2CHIP 50/60 Гц Мод без переключателя + Мод с LED

Удалите два винта Phillips 11,6 мм, которые крепят передний экран к материнской плате.

Поднимите передний экран строго вверх, чтобы снять его с материнской платы.

Удалите два серебристых винта Phillips #2 15,6 мм по обеим сторонам 62-контактного разъёма.

Удалите винт Phillips #2 11,8 мм возле задней части SNES.

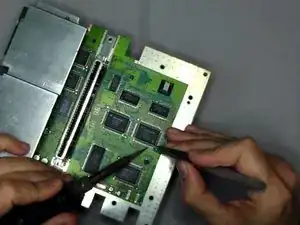

Поднимите материнскую плату строго вверх, чтобы снять её.

Два чипа, которые требуются на вашем Super Nintendo

Этот мод работает только на оригинальном Super Nintendo с двумя чипами, он не подходит для одночипового SNES.

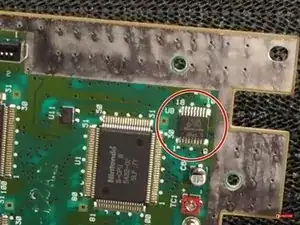

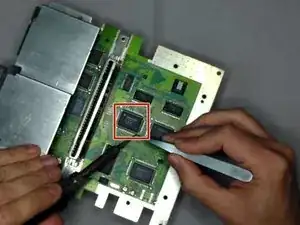

Удалите чип блокировки (используйте паяльную станцию).

После удаления чипа блокировки, вероятно, останутся остатки припоя в местах контактов — постарайтесь как можно лучше удалить припой.

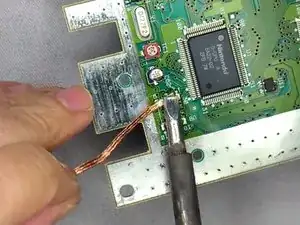

Для удаления остатков припоя можно использовать паяльник и оплетку для припоя.

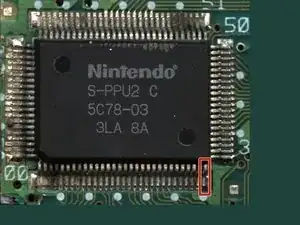

Подденьте вывод 30 PPU2 от материнской платы.

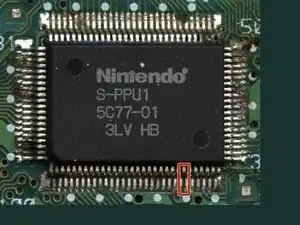

Теперь подденьте вывод 24 на PPU1.

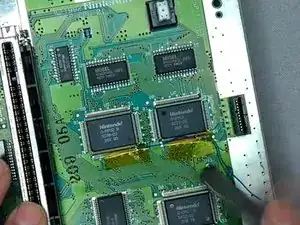

Соедините провода между поднятыми выводами (PPU2 вывод 30 и PPU1 вывод 24).

Для соединения выводов используйте паяльник.

Для фиксирования проводов к материнской плате можно также использовать изоленту или клейкую ленту.

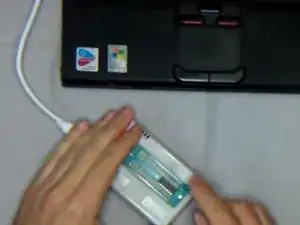

Теперь поместите микроконтроллер PIC16F630 в программатор и прошейте его файлом Super CIC.

Файл можно скачать здесь: http://sd2snes.de/files/supercic.zip

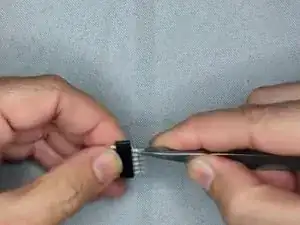

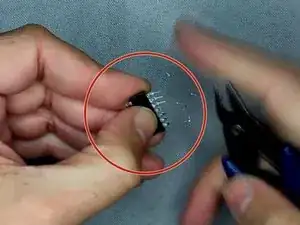

Разогните выводы наружу.

Затем обрежьте выводы.

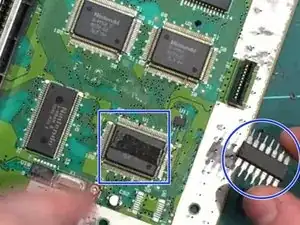

Используйте двусторонний скотч: поместите его поверх процессора и установите Super CIC на двусторонний скотч.

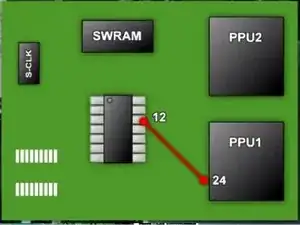

Фото 1: Припаяйте провод от Super CIC вывод 12 к PPU1 выводу 24.

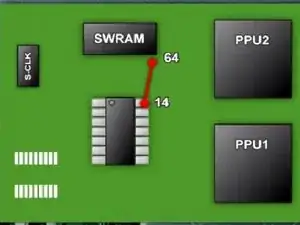

Фото 2: Припаяйте провод от Super CIC вывод 14 к SWRAM выводу 64.

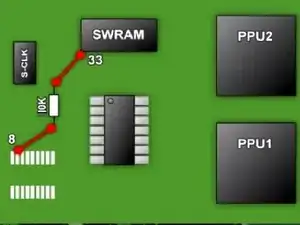

Фото 3: Припаяйте резистор 10 кОм к выводу 8 (где раньше был CIC) и к SWRAM выводу 33.

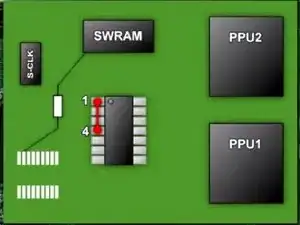

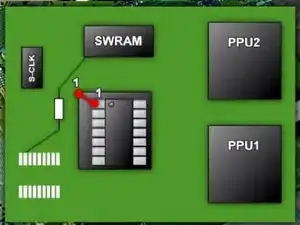

Фото 1: Припаяйте провод от Super CIC вывода 1 к выводу 4 на том же чипе.

Фото 2: Припаяните провод от Super CIC вывода 1 к выводу 1 процессора (CPU).

Фото 3: Припаяйте провод от Super CIC вывода 13 к конечной точке резистора.

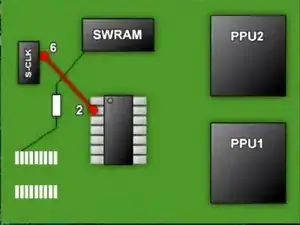

Фото 1: Припаяйте провод от Super CIC вывода 2 к S-CLK выводу 6.

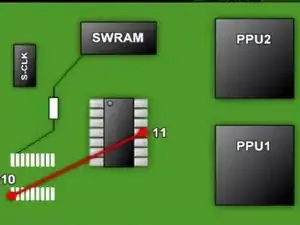

Фото 2: Припаяйте провод от Super CIC вывода 11 к старому CIC выводу 10.

Фото 3: Припаяйте провод от Super CIC вывода 10 к старому CIC выводу 1.

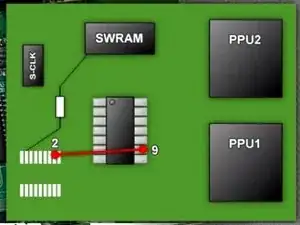

Фото 1: Припаяйте провод от Super CIC вывода 9 к старому CIC выводу 2.

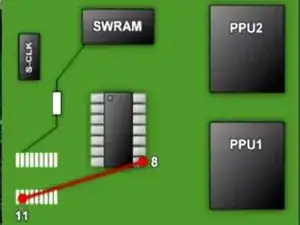

Фото 2: Припаяйте провод от Super CIC вывода 8 к старому CIC выводу 11.

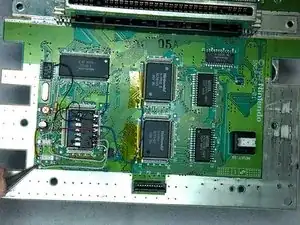

Фото 3: Большинство проводов припаяно — переходим к модификации светодиода.

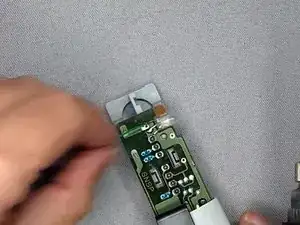

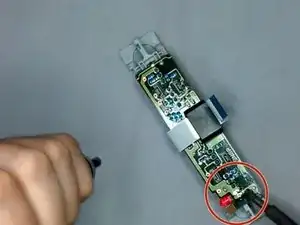

Отключите порты контроллеров и выпаяйте светодиод.

После распайки точек припоя используйте пинцет, чтобы вытащить светодиод.

Припаяйте новый светодиод так, чтобы средний вывод был в левый контактный отверстие.

Не паяйте средний вывод светодиода в правое контактное отверстие — тогда он будет застревать в одном цвете!

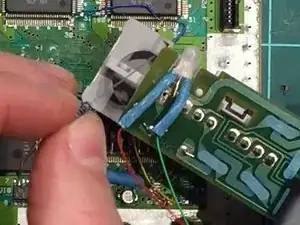

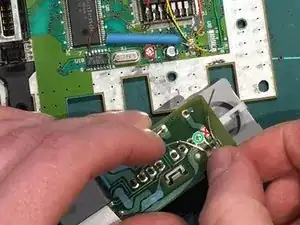

Припаяйте 2 провода к левому и правому выводам светодиода: зелёный провод к левому выводу и красный провод к правому выводу.

Затем поместите каждый провод в термоусадочную трубку и прогрейте её над выводами.

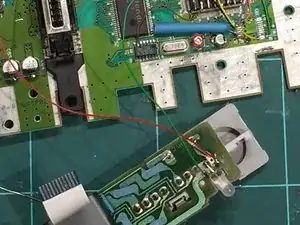

Далее припаяйте резистор 2 кОм к красному проводу и резистор 220 Ом к зелёному проводу.

И последнее: припаяйте провод от Super CIC вывода 7 к выводу 14.

Вы завершили работу! Осталось собрать Super Nintendo обратно — и у вас будет регионально свободная безпереключательная Super Nintendo!

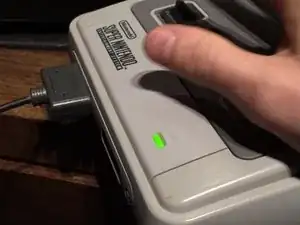

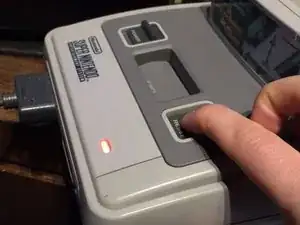

Зелёный индикатор (PAL)

Красный индикатор (NTSC) [для американских и японских игр]

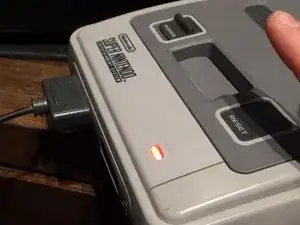

Оранжевый индикатор (Авто)
