Замена материнской платы Super Nintendo

Удалите шесть винтов, расположенных на нижней стороне корпуса, используя отвертку Gamebit 4.5 мм.

Осторожно переверните устройство обратно лицевой стороной вверх.

Найдите шов. Подденьте и разделите верхнюю половину корпуса от нижней половины.

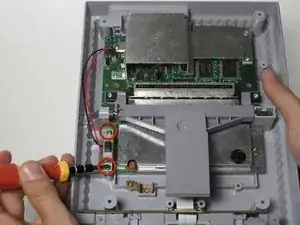

Снимите два винта Phillips #2 длиной 11,7 мм, соединяющие выключатель питания с материнской платой.

Выключатель питания подключён к материнской плате в верхнем левом углу консоли.

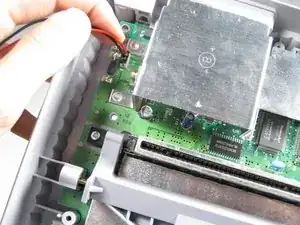

Аккуратно вытяните разъём из его гнезда на материнской плате. Возможно, придётся покачивать его при вытягивании.

Не тяните за провода при отсоединении разъёма. Это может повредить провода или гнездо.

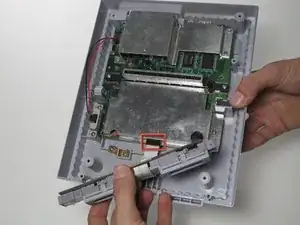

Поднимите правую сторону рукояти извода из корпуса.

Выньте металлический стержень через правую сторону рукояти извода.

Не потеряйте пружину, расположенную с левой стороны рукояти — при извлечении стержня она может вылететь.

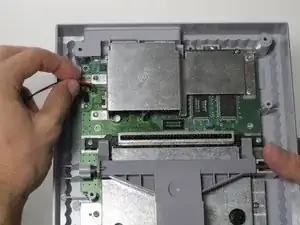

При сборке процедура становится сложнее из‑за пружины (отмечена красным). Рекомендуется, чтобы один человек держал пружину на месте (фото 3), пока другой вставляет металлический стержень обратно в левую часть корпуса и надевает рукоять извода на стержень.

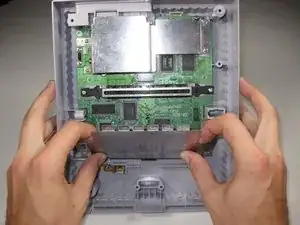

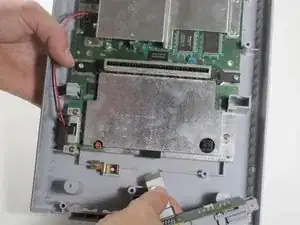

Поднимите разъёмы контроллеров из корпуса, это должно выполняться без значительного усилия. Обратите внимание на расположение соединения ленточного кабеля.

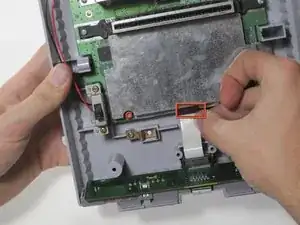

Аккуратно отсоедините ленточный кабель от его разъёма.

Снимите два винта Phillips длиной 11,6 мм, которые крепят передний щит к материнской плате.

Поднимите передний щит строго вверх, чтобы снять его с материнской платы.

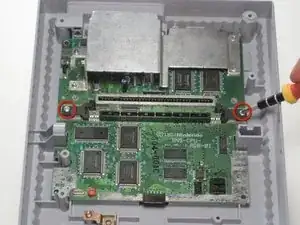

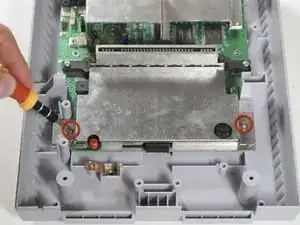

Снимите два серебристых винта Phillips #2 длиной 15,6 мм по обе стороны 62‑контактного разъёма.

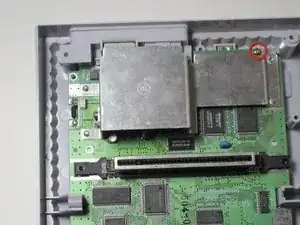

Снимите винт Phillips #2 длиной 11,8 мм рядом с задней частью SNES.

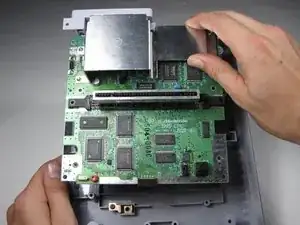

Поднимите материнскую плату строго вверх, чтобы вынуть её.
