Замена пружин Nintendo Entertainment System, неправильно установленным на отсеке картриджа

Удалите шесть винтов Phillips размером 13,25 мм на нижней части игровой консоли с помощью плоской отвертки #2.5.

Винты утоплены на глубину около 40 мм.

Переверните игровую консоль правильной стороной вверх и снимите верхнюю крышку, подняв её вверх и отдалив от остальной части устройства руками.

Удалите семь винтов Phillips размером 13,25 мм с металлической крышки с помощью отвертки Phillips #2.

Снимите металлическую крышку, подняв её вверх и отдалив от остальной части консоли руками.

Удалите два винта Phillips размером 17,45 мм с отвода картриджа с помощью отвертки Phillips #2.

Удалите два винта Phillips размером 13,25 мм с отвода картриджа с помощью отвертки Phillips #2.

Сдвиньте отсек картриджа к себе, вдали от 72-контактного разъёма, и снимите его с материнской платы.

Примечание: Под отсеком картриджа находится черная трапецеидальная вкладка/край (см. маркер). Когда все собрано правильно, эта вкладка/край лежит под материнской платой и экранированием, как показано здесь.

Во время сборки убедитесь, что вы располагаете эту вкладку под материнской платой, а также правильно устанавливаете отсек сверху. Несоблюдение этого приведет к деформации отсека картриджа и появлению напряжения на компоненте, что может вызвать заклинивание механизма пружины картриджа.

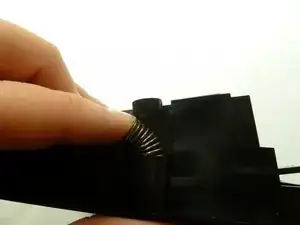

Используйте ноготь, чтобы надавить на одну сторону пружины и переустановите пружину обратно на пластиковый выступ, прикрепленный к меньшей части рамки картриджа.
