Замена переключателя Mad Catz Rock Band 4 Wireless Fender 5 Way
Переключатель на Mad Catz Rock Band 4 Wireless Fender помогает улучшить качество звука вашего опыта в Rockband. Возможно, ваше оборудование нужно заменить, если переключатель заедает или не реагирует.
Не забудьте снять батарейки перед началом замены.
Шаг 1
Переверните гитару так, чтобы задняя часть была вверх. Отсек для батарей должен быть обращён вверх.
Используйте отвертку размера J1, чтобы удалить десять коротких винтов длиной 5 мм.
Используйте отвертку J1, чтобы удалить четыре длинных винта длиной 5 мм на задней части устройства.
Шаг 2
Переверните устройство так, чтобы передняя часть гитары была обращена к вам.
Используя отвертку с головкой J1, удалите одиннадцать серебряных винтов длиной 5 мм (обведённых красным) вокруг белой панели.
Шаг 3
Аккуратно поднимите белую панель и поверните её на 90 градусов по часовой стрелке.
Используя отвертку размера J1, удалите два чёрных винта длиной 5 мм, находящихся под белой панелью. Теперь вы сможете разъединить гитару.
Шаг 4

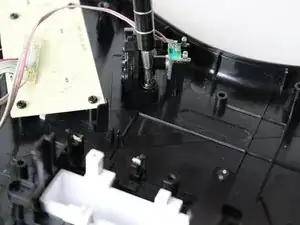

Найдите компонент переключателя внутри гитары. Компонент располагается в чёрном круглом держателе, который установлен перпендикулярно относительно внутренней части передней стороны гитары.
Открутите два вертикальных чёрных винта длиной 5 мм с головкой Philips, которые удерживают деталь на месте, используя отвертку размера J1.
Шаг 5

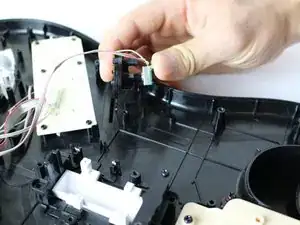

Вытяните весь компонент вертикально.
Шаг 6

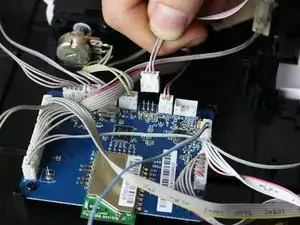

Следуйте за проводами от компонента к основной плате. Отключите компонент переключателя от основной платы.
Подключите ваше новое оборудование переключателя.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
