Замена кнопки выброса Super Nintendo
Для этой процедуры вам сначала необходимо снять верхнюю крышку, используя Gamebit. Затем вам нужно удалить металлическую планку, соединяющую кнопку выброса с системой. Будьте осторожны, чтобы не потерять пружину при удалении планки. Эти шаги потребуют только Gamebit.
Шаг 1

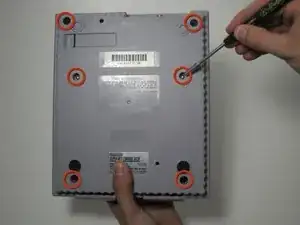

Удалите шесть винтов, расположенных на нижней стороне системы, с помощью отвертки Gamebit 4,5 мм.
Шаг 2

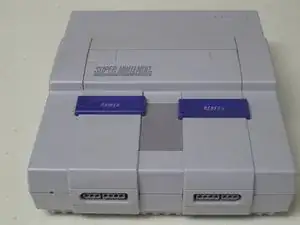

Осторожно переверните устройство обратно.

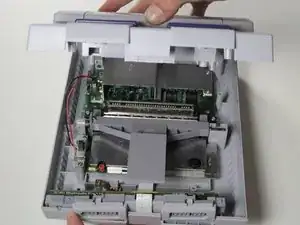

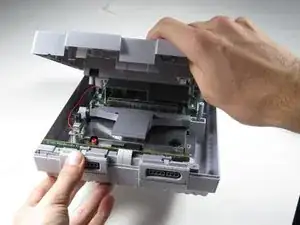

Найдите шов. Поднимите и отделите верхнюю половину корпуса от нижней половины корпуса.
Шаг 3

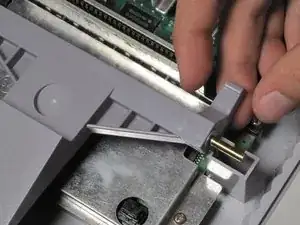

Поднимите правую сторону рычага выброса из корпуса.
Шаг 4

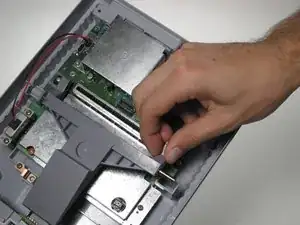

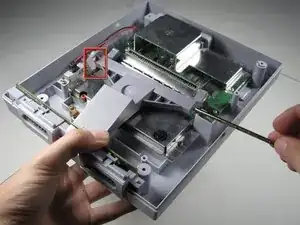

Вытащите металлическую планку через правую сторону рычага выброса.

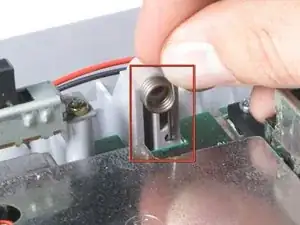

Убедитесь, что вы следите за пружиной, расположенной с левой стороны рычага, так как она может вылететь при удалении металлической планки.

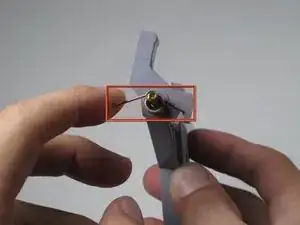

При сборке процедура становится сложнее из-за пружины (отмечена красным). Мы рекомендуем, чтобы один человек удерживал пружину на месте (изображение 3), в то время как другой человек вставляет металлическую планку обратно в левое отверстие, и устанавливает рычаг выброса на металлическую планку.
Заключение
Чтобы собрать устройство обратно, следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
