Разборка Nintendo Entertainment System

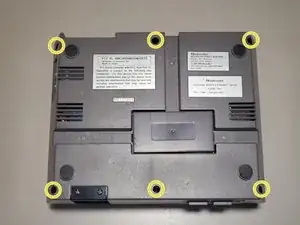

Удалите шесть винтов Phillips 13,25 мм на нижней части системы.

Винты утоплены примерно на 40 мм.

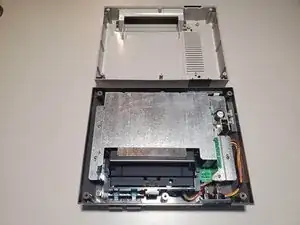

После извлечения всех винтов просто поднимите нижнюю половину от верхнего корпуса.

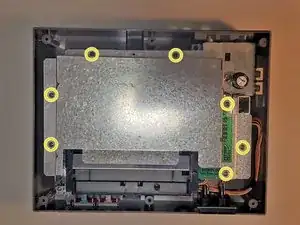

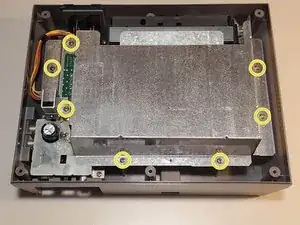

Удалите семь винтов Phillips 13,25 мм по периметру экрана RF.

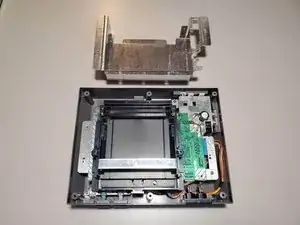

Поднимите экран RF вверх и уберите в сторону.

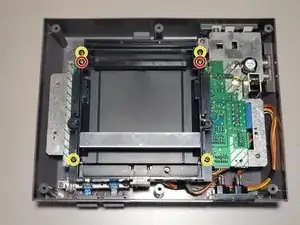

Удалите четыре винта Phillips 13,25 мм с четырёх углов лотка картриджа.

В вашей системе снизу может быть только два винта.

Удалите два винта Phillips 17,25 мм с верхней части лотка картриджа.

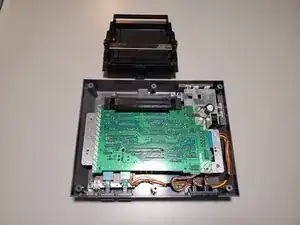

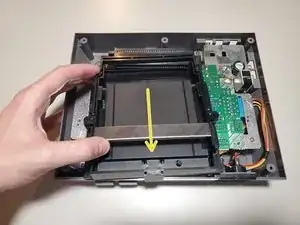

Когда лоток освободится, сдвиньте его к себе, затем слегка приподнимите спереди и снимите.

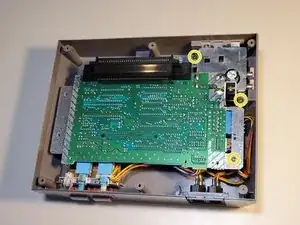

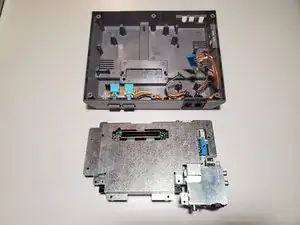

Удалите три винта Phillips 13,25 мм, чтобы освободить материнскую плату от нижнего корпуса.

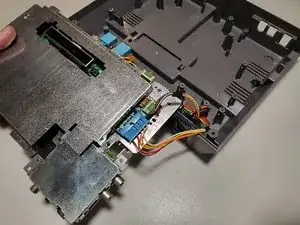

Осторожно поднимите материнскую плату и переверните её, чтобы найти проводные соединения.

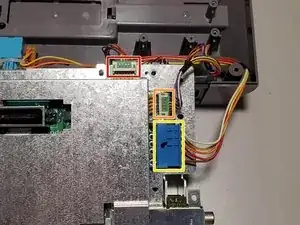

Отключите проводные соединения от материнской платы.

Игрок 1 (короткие провода)

Игрок 2 (длинные провода)

Кнопки питания/сброса

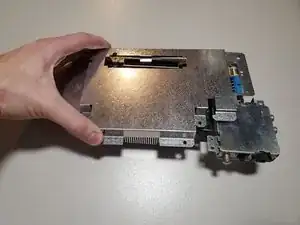

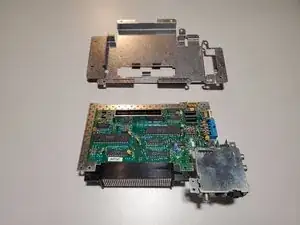

Нижний экран RF удерживается натяжением вокруг порта расширения. Поднимите экран вверх и уберите от материнской платы.

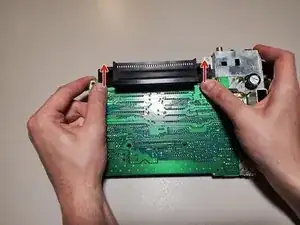

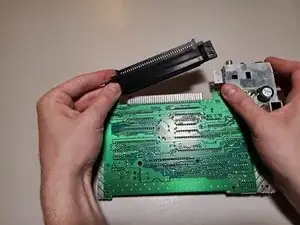

Чтобы снять 72-контактный разъём, приложите усилие к каждому краю и сдвиньте разъём с контактов на материнской плате.

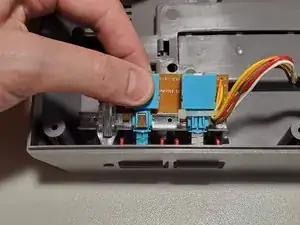

Удалите два винта Phillips 13,25 мм из кнопочной сборки. Слегка приподнимите сзади, затем поднимите вверх и уберите из корпуса.

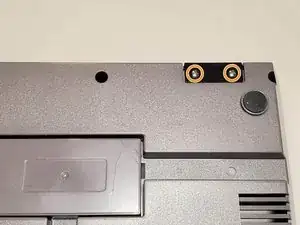

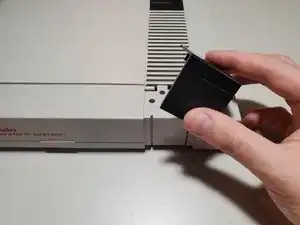

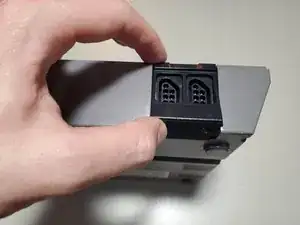

Удалите два винта Phillips 7,25 мм с нижней части системы. Поднимите лицевую панель портов контроллеров вверх и уберите.

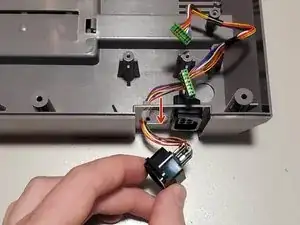

Снимите порты контроллеров, протянув их через отверстия портов к передней части корпуса.

При сборке: у Игрока 1 (слева) провода короче, чем у Игрока 2 (справа).

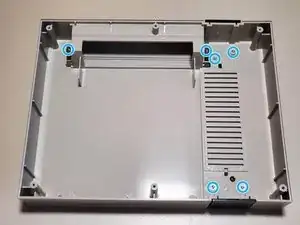

Удалите семь малых винтов с плоской головкой 7,25 мм с внутренней стороны верхнего корпуса.

Два из этих винтов также удерживают пружину для дверцы. При сборке ориентируйте их по фасонной форме пластика для правильной установки.

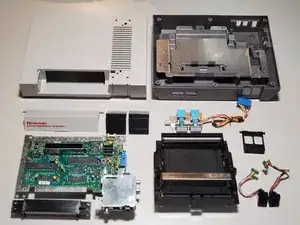

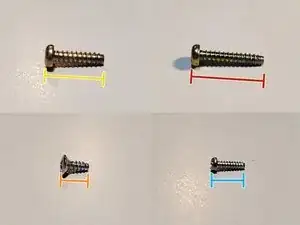

Список винтов

(19 шт.) Phillips 13,25 мм

(2 шт.) Phillips 17,25 мм

(2 шт.) Phillips 7,25 мм (серебристые, крупная шляпка)

(7 шт.) Плоские 7,25 мм (серебристые, малые)
