Замена правого аналогового стика DualShock 4

Проверьте номер модели на задней панели вашего контроллера. Это руководство было написано для модели CUH-ZCT1U. Если у вас другая модель, процедура и запасные части могут немного отличаться.

Если у вас контроллер второго поколения DualShock 4, модель CUH-ZCT2U, используйте эти руководства.

Если вам нужно зафиксировать контроллер во время ремонта, положите его на мягкую поверхность, такую как микрофибровая ткань.

Используйте отвертку с крестовой головкой, чтобы снять четыре винта длиной 6.4 мм, крепящих заднюю крышку.

Используйте лопатку, чтобы поддеть каждый уголок кнопки L1 от передней крышки.

Закройте кнопку, чтобы предотвратить ее выпадение из рабочего пространства.

Уберите кнопку.

Используйте свою лопатку, чтобы поддеть и снять кнопку R1, так же как вы сделали с кнопкой L1.

Шесть пластиковых зажимов крепят заднюю крышку к передней. В следующих четырех шагах показано, как освободить эти зажимы, прежде чем вы сможете открыть контроллер.

Вставьте свою лопатку под углом вниз между передней и задней крышками, на полпути между рукояткой и кнопками действия.

Сдвиньте лопатку к рукоятке и подденьте, чтобы освободить первый зажим.

Повторите эту процедуру с другой стороны контроллера, чтобы освободить второй зажим.

Два дополнительных зажима закрепляют заднюю крышку вблизи порта расширения и разъема для наушников.

Вставьте свою лопатку между передней и задней крышками с каждой стороны портов.

Поверните лопатку, чтобы освободить эту часть задней крышки от передней.

Если задняя крышка кажется застрявшей, вставьте и поверните лопатку под разными углами.

Не открывайте контроллер еще, так как он все еще скреплен двумя очень хрупкими зажимами около триггеров.

Последние два зажима очень хрупкие и должны быть отключены изнутри контроллера. Если вы их сломаете, не волнуйтесь — это не повлияет на этот ремонт или функциональность вашего контроллера.

Найдите зажимы, взглянув через зазор над кнопками R2 или L2.

Вставьте кончик лопатки через зазор над кнопкой R2 и нажмите на зажим, чтобы выдвинуть его наружу.

Прижимая зажим наружу, медленно тяните заднюю крышку от передней до тех пор, пока не почувствуете, как они разделяются.

Не открывайте контроллер полностью, пока каждый из зажимов R2 и L2 не будет отключен.

Повторите эту процедуру для зажима около кнопки L2.

Нажмите кнопку R2 и сдвиньте заднюю крышку над ней.

Нажмите кнопку L2 и сдвиньте заднюю крышку над ней.

Переверните заднюю крышку через верх контроллера и положите ее, следя за тем, чтобы не натянуть соединительный кабель.

Используйте пинцет или ваши пальцы, чтобы удалить соединительный кабель, потянув его голубую вкладку прямо наружу из разъема.

При сборке подключите кабель так, чтобы его голубая вкладка была обращена наружу контроллера.

Используйте пинцет или ваши пальцы, чтобы захватить и отключить головку кабеля батареи от материнской платы.

Тяните только за головку разъема — не тяните за сам кабель.

Удалите батарею.

Захватите и удалите удлинитель кнопки сброса из углубления в кронштейне батареи.

Найдите два зажима, которые закрепляют кронштейн батареи на материнской плате.

Вставьте кончик своей лопатки в отверстие за правым зажимом.

Нажмите на зажим, чтобы отключить его от материнской платы.

Поднимите правый край кронштейна батареи.

Вставьте конец своей лопатки в открытие за левым зажимом.

Нажмите на зажим, чтобы отсоединить его от материнской платы.

Удалите крепление батареи.

Используйте конец своей лопатки, чтобы поднять блокирующий флажок, удерживающий кабель сенсорной панели ZIF-разъема.

Используйте пинцет или пальцы, чтобы отключить кабель, используя его синий язычок.

Используйте свой крестовой отвертку, чтобы удалить винт диаметром 6,4 мм, удерживающий материнскую плату.

Будьте осторожны, чтобы не повредить кабели вибромотора. Следуйте этому руководству, чтобы перепаять вибромоторы, если они откололись от материнской платы.

Поднимите материнскую плату из средней рамы.

Пропустите накладки аналогового стика через их вырезы в передней части корпуса.

Переверните материнскую плату над дном контроллера, оставив кабели вибромоторов подключенными.

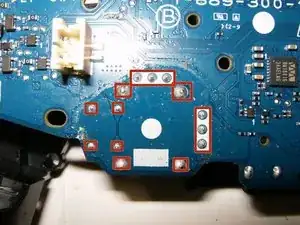

Это соединения, которые нужно будет перепаять. Поскольку плата перевернута, левая сторона станет правой.

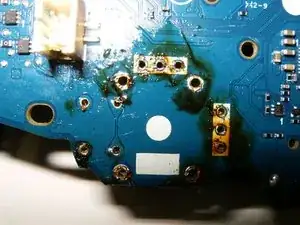

Используйте оплетку для удаления припоя и флюс, чтобы расплавить и удалить припой.

Это может потребовать некоторой практики, так как весь припой должен быть удален. Это помогает немного потянуть за джойстик, пока вы плавите припой и используете оплетку.

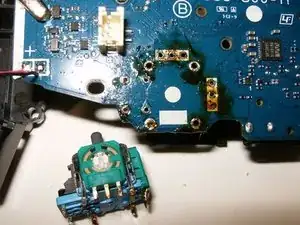

После того как все контакты будут перепаяны, старый джойстик можно удалить.

Проверьте, чтобы все отверстия были очистены от старого припоя. Гиподермические иглы, а также очень маленькие сверла можно использовать для очистки отверстий.

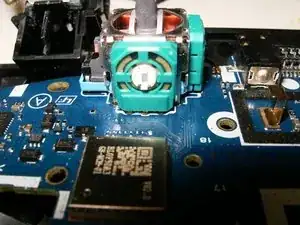

Вставьте новый джойстик в плату. Убедитесь, что он правильно установлен и что все контакты совпадают с отверстиями на плате.

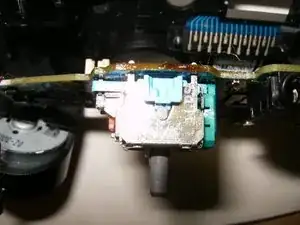

Проверьте еще раз, чтобы убедиться, что джойстик установлен правильно.

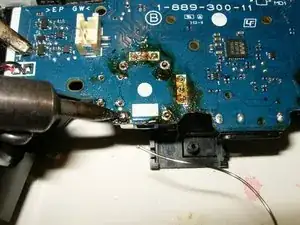

Припаяйте все контакты к плате.

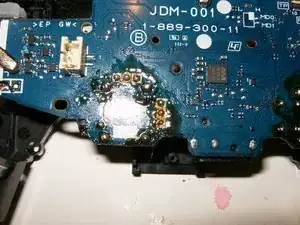

Вот плата после ремонта. Осталось только очистить старый флюс с помощью изопропилового спирта.
