Замена/регулировка резиновых компонентов L2/R2 DualShock 4

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 6,4 мм с задней панели.

Четыре хрупких пластиковых защёлки удерживают панели вместе. Их расположение лучше видно в этом руководстве.

Защёлки помогают удерживать стыки. Если вы сломаете эти защёлки, контроллер всё равно будет работать.

Вставьте инструмент для вскрытия в зазор между передней и задней панелями, начиная от внешнего края любой ручки.

Осторожно приподнимите заднюю панель от передней панели до частичного разделения.

Используйте инструмент для вскрытия, чтобы отделить панели, освободив пластиковые защёлки по периметру контроллера.

Поднимите заднюю панель непосредственно от контроллера.

Не снимайте заднюю панель полностью. Она всё ещё соединена с контроллером гибким шлейфом.

Аккуратно потяните гибкий шлейф прямо из его разъёма на плате пальцами.

Поскольку ушко для захвата у этого шлейфа слишком маленькое для пальцев или пинцета, захватывайте сам шлейф. В остальном по возможности используйте ушки для захвата.

При сборке захватите шлейф за синюю метку и аккуратно вставьте шлейф прямо в разъём. Нажимайте по синей метке, а не по самому шлейфу.

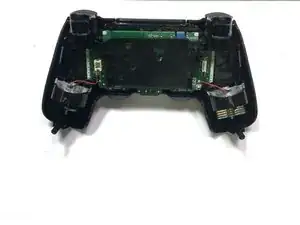

Отсоедините разъём питания аккумулятора от материнской платы. Снимите аккумулятор.

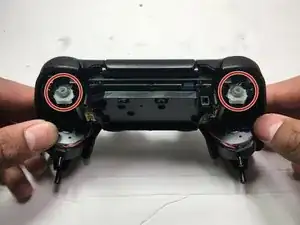

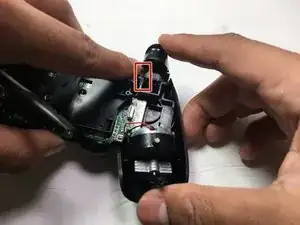

Далее отведите в сторону кнопки L2/R2 из их посадочных мест. L2/R2 следует снимать, аккуратно подтягивая вертикально. Обратите внимание: по бокам есть два выступа — используйте рычажный инструмент и аккуратно выдавите их.

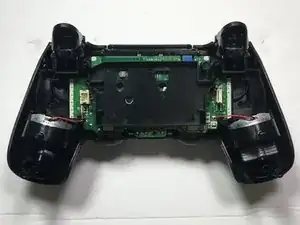

С двумя триггерами выйдут по две пружины.

Осмотрите резиновые накладки контроллеров, чтобы определить, требуется ли их замена или просто регулировка. Если они повреждены, замените резиновую накладку на новую для соответствующей модели, затем переходите к следующему шагу. Если нет — переходите к следующему шагу.

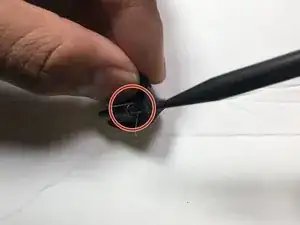

Осторожно вставьте резиновую накладку так, чтобы выступающая часть шла вниз в паз (вдавленная часть резиновой накладки должна быть на месте для пазов R2/L2; см. изображение). После установки убедитесь, что она плотно и надёжно закреплена.

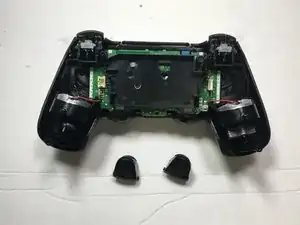

Установите триггеры R2 и L2: R2 — для правой стороны, L2 — для левой стороны.

Внутри есть пружина, возвращающая триггер в исходное положение при нажатии. Убедитесь, что она правильно установлена при сборке.

Кнопки должны возвращаться в нормальное положение при нажатии.

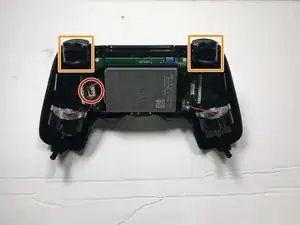

Подключите аккумулятор.

Подключите шлейф обратно в разъём, затем закройте корпус, начиная от триггеров к ручкам.

Вкрутите все винты на место.
