Замена сенсорной панели, кнопок «Старт» и «Опции» контроллера DualShock 4

Проверьте номер модели на задней стороне вашего контроллера. Это руководство написано для модели CUH-ZCT1U. Если у вас другая модель, процесс и заменяемые детали могут немного отличаться.

Если у вас контроллер второго поколения DualShock 4, модель CUH-ZCT2U, используйте эти руководства.

Если вам нужно стабилизировать контроллер во время ремонта, положите его на мягкую поверхность, например, на микрофибровую ткань.

Используйте крестовую отвертку, чтобы удалить четыре винта длиной 6.4 мм, крепящие заднюю крышку.

Используйте лопатку, чтобы поддеть каждый угол кнопки L1 от передней крышки.

Закройте кнопку, чтобы предотвратить её выпадение из рабочего пространства.

Удалите кнопку.

Используйте вашу лопатку, чтобы поддеть и удалить кнопку R1, так же как вы это делали с кнопкой L1.

Шесть пластиковых зажимов крепят заднюю крышку к передней. Следующие четыре шага демонстрируют, как освободить эти зажимы, прежде чем вы сможете открыть контроллер.

Вставьте вашу лопатку под углом вниз между передней и задней крышками, на полпути между ручкой и кнопками действия.

Сдвиньте лопатку к ручке и подденьте, чтобы освободить первый зажим.

Повторите эту процедуру с другой стороны контроллера, чтобы освободить второй зажим.

Два дополнительных зажима крепят заднюю крышку возле порта расширения и разъема для наушников.

Вставьте вашу лопатку между передней и задней крышками с любой стороны портов.

Поверните лопатку, чтобы освободить эту часть задней крышки от передней.

Если задняя крышка застряла, вставьте и поверните лопатку под разными углами.

Не открывайте контроллер еще, так как он всё ещё скреплён двумя очень хрупкими зажимами возле триггеров.

Последние два зажима очень хрупкие и должны быть отключены изнутри контроллера. Если вы их сломаете, не беспокойтесь — это не повлияет на этот ремонт или работоспособность вашего контроллера.

Найдите зажимы, заглянув в щель над кнопками R2 или L2.

Вставьте конец лопатки через щель над кнопкой R2 и нажмите на удерживающий зажим наружу.

Пока нажимаете на зажим наружу, медленно отклоняйте заднюю крышку от передней, пока не почувствуете, что они разделяются.

Не открывайте контроллер полностью, пока каждый из зажимов R2 и L2 не будет отключен.

Повторите эту процедуру для зажима рядом с кнопкой L2.

Нажмите на кнопку R2 и сдвиньте заднюю крышку над ней.

Нажмите на кнопку L2 и сдвиньте заднюю крышку над ней.

Переверните заднюю крышку над верхней частью контроллера и положите ее, осторожно обращая внимание на соединительный кабель.

Используйте пинцет или пальцы, чтобы удалить соединительный кабель, потянув за его синюю вкладку прямо из гнезда.

Во время повторной сборки подключите кабель так, чтобы его синяя вкладка была обращена наружу от контроллера.

Используйте пинцет или пальцы, чтобы схватить и отключить головку кабеля батареи от материнской платы.

Тяните только за головку разъема — не тяните за сам кабель.

Удалите батарею.

Схватите и удалите удлинитель кнопки сброса из его углубления в кронштейне батареи.

Найдите два зажима, крепящих кронштейн батареи к материнской плате.

Вставьте конец вашей лопатки в отверстие за правым зажимом кронштейна.

Нажмите на зажим, чтобы отключить его от материнской платы.

Поднимите правый край кронштейна батареи.

Вставьте конец лопатки в отверстие за левым зажимом крепления.

Нажмите на зажим, чтобы отключить его от материнской платы.

Удалите крепление батареи.

Используйте конец лопатки, чтобы поднять замковый язычок, фиксирующий кабель сенсорной панели ZIF разъема.

Используйте пинцет или пальцы, чтобы отключить кабель, потянув за его синюю петлю.

Используйте крестовую отвертку, чтобы открутить винт длиной 6.4 мм, фиксирующий материнскую плату.

При сборке держите материнскую плату плотно прижатой к передней части корпуса перед тем, как закручивать. Проверьте каждую кнопку, чтобы убедиться, что силиконовые кнопочные прокладки правильно выровнены. Если каждая кнопка нажимается как ожидалось, закрепите материнскую плату.

Возьмите среднюю рамку за её пластиковые выступы или вибромоторы и снимите её.

Будьте осторожны, чтобы не отделить материнскую плату от средней рамки, так как они только соединены друг с другом кабелями вибромоторов.

При сборке уделите внимание правильному позиционированию средней рамки. Используйте направляющие штыри, чтобы помочь направить её на место, и убедитесь, что кабель сенсорной панели не зажимается снизу.

На этом шаге показана плата кнопок без мембраны. Хотя это не строго необходимо для этого ремонта, её снятие может предотвратить случайное повреждение. Чтобы снять мембрану, следуйте этому руководству.

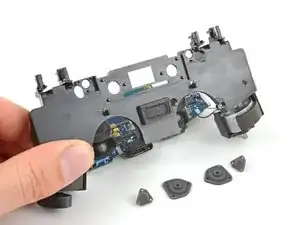

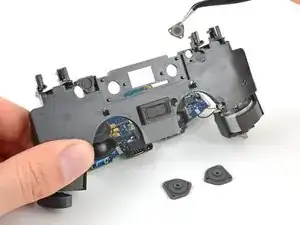

Снимите четыре кнопочные прокладки со средней рамки:

Две прокладки для сенсорной панели

Две прокладки для кнопок «Старт» и «Опции»
