Замена кнопок R2 и L2 DualShock 4 (CUH-ZCT1U)

Проверьте номер модели на обратной стороне контроллера. Это руководство составлено для модели CUH-ZCT1U. Если у вас другая модель, процедура и запасные части могут незначительно отличаться.

Если у вас контроллер второго поколения DualShock 4, модель CUH-ZCT2U, используйте эти руководства.

Если необходимо зафиксировать контроллер во время ремонта, положите его на мягкую поверхность, например микрофибровую ткань.

Используйте крестообразную отвертку, чтобы выкрутить четыре винта длиной 6,4 мм, фиксирующие заднюю крышку.

Используйте медиатор для вскрытия, чтобы поддеть каждый угол кнопки L1 в месте её крепления к передней части корпуса.

Накройте кнопку, чтобы предотвратить её выскакивание из рабочего пространства.

Снимите кнопку.

Используйте медиатор для вскрытия, чтобы поддеть и снять кнопку R1, так же как вы делали с кнопкой L1.

Шесть пластиковых защёлок фиксируют заднюю крышку к передней. Следующие четыре шага показывают, как освободить эти защёлки перед открытием контроллера.

Вставьте медиатор под углом вниз между передней и задней крышкой, на полпути между ручкой и кнопками действий.

Сдвиньте медиатор в сторону ручки и подденьте вверх, чтобы освободить первую защёлку.

Повторите процедуру на другой стороне контроллера, чтобы освободить вторую защёлку.

Ещё две защёлки фиксируют заднюю крышку рядом с портом расширения и разъёмом для наушников.

Вставьте медиатор между передней и задней крышкой у любого из боков портов.

Поверните медиатор, чтобы отщёлкнуть этот участок задней крышки от передней.

Если задняя крышка кажется зажатой, вставьте и поворачивайте медиатор под разными углами.

Пока не открывайте контроллер полностью — он всё ещё удерживается двумя очень хрупкими защёлками рядом с триггерами.

Последние две защёлки очень хрупкие и должны быть освобождены изнутри контроллера. Если вы их сломаете, не беспокойтесь — это не повлияет на выполнение этого ремонта или функциональность контроллера.

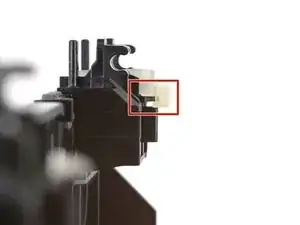

Найдите защёлки, заглянув в щель над кнопками R2 или L2.

Вставьте наконечник медиатора в щель над кнопкой R2 и сдвиньте фиксатор наружу.

Пока нажимаете на фиксатор наружу, медленно оттяните заднюю крышку от передней, пока не почувствуете отделение.

Не открывайте контроллер полностью, пока фиксаторы у R2 и L2 не будут освобождены.

Повторите процедуру для фиксатора рядом с кнопкой L2.

Нажмите кнопку R2 и сдвиньте заднюю крышку поверх неё.

Нажмите кнопку L2 и сдвиньте заднюю крышку поверх неё.

Переверните заднюю крышку через верх контроллера и положите её, аккуратно не натягивая соединительный кабель.

Используйте пинцет или пальцы, чтобы вынуть соединительный кабель, потянув за его синюю язычок прямо из разъёма.

При сборке подключите кабель так, чтобы его синяя язычок была обращена наружу контроллера.

Используйте пинцет или пальцы, чтобы захватить и отсоединить головку кабеля батареи от материнской платы.

Тяните только за головку разъёма — не тяните за сам кабель.

Снимите батарею.

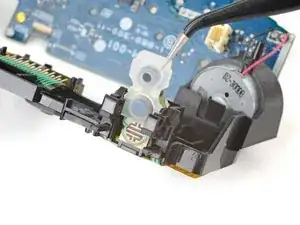

Схватите и снимите удлинитель кнопки сброса из его выемки в держателе батареи.

Найдите два защёлочных фиксатора, удерживающих держатель батареи на материнской плате.

Вставьте наконечник медиатора в отверстие за правым фиксатором держателя.

Нажмите на фиксатор, чтобы освободить его от материнской платы.

Поднимите правый край держателя батареи.

Вставьте наконечник медиатора в отверстие за левым фиксатором держателя.

Нажмите на фиксатор, чтобы освободить его от материнской платы.

Снимите держатель батареи.

Используйте острый конец лопатки, чтобы отогнуть фиксирующий язычок, который удерживает кабель тачпада в ZIF-разъёме ZIF connector.

Снимите кабель, потянув за его синюю застёжку с помощью пинцета или пальцев.

Отверткой Phillips отверните винт 6,4 мм, фиксирующий материнскую плату.

При сборке удерживайте материнскую плату плотно к передней части корпуса перед затягиванием винта. Проверьте каждую кнопку, чтобы убедиться, что силиконовые кнопочные прокладки правильно выровнены. Если каждая кнопка нажимается как положено, закрепите материнскую плату винтом.

Возьмитесь за среднюю рамку за пластиковые выступы или за вибрационные моторы и снимите её.

Будьте осторожны, чтобы не отсоединить материнскую плату от средней рамки — они соединены друг с другом только кабелями вибрационных моторов.

При сборке аккуратно устанавливайте среднюю рамку. Используйте направляющие штифты, чтобы правильно расположить её, и убедитесь, что кабель тачпада не оказался защемлён под рамкой.

Будьте аккуратны, чтобы не натянуть кабели вибрационных моторов. Следуйте этому руководству, чтобы перепаять вибрационные моторы, если они оторвутся от материнской платы.

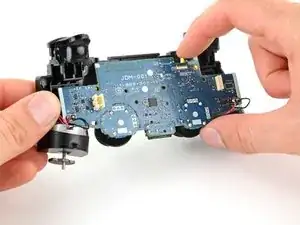

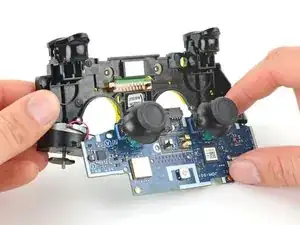

Подденьте материнскую плату и переверните её через нижнюю часть средней рамки, оставив подключённые кабели вибрационных моторов.

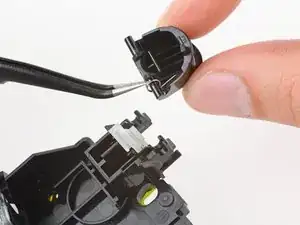

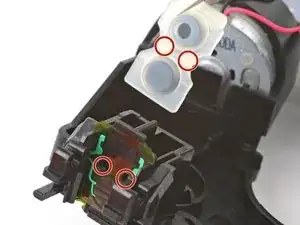

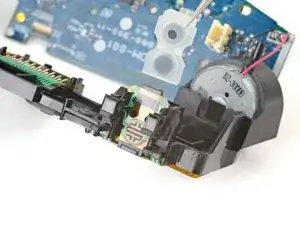

Крепко захватите кнопку R2 и отщёлкните каждый штифт из средней рамки.

Пружина может выпасть из внутреннего штифта. Будьте осторожны, чтобы не потерять её.

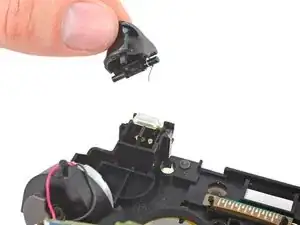

Снимите кнопку R2.

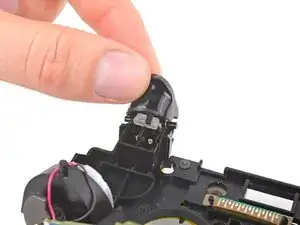

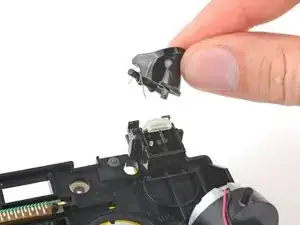

Отщёлкните кнопку L2 от средней рамки и снимите её, следя за тем, чтобы не потерять маленькую пружину с внутреннего штифта.

При сборке выполните следующие действия, чтобы установить пружины на кнопки R2 и L2:

Положите среднюю рамку лицевой стороной вниз и правильно ориентируйте кнопку.

Наденьте пружину на внутренний штифт так, чтобы её загнутые концы были направлены вверх.

Положите один конец пружины в её канавку в кнопке.

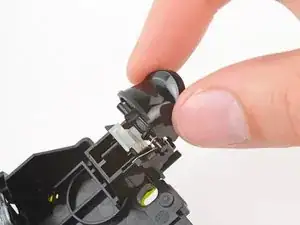

Установите кнопку над защёлками и поместите другой конец пружины в её канавку в средней рамке.

Нажмите штифты кнопки в защёлки, пока они не защёлкнутся на месте.

Возьмитесь за верхний край накладки кнопок R1 и R2.

Выдвиньте накладку из её канавки в средней рамке.

Выдвиньте накладку кнопок L1 и L2 из её канавки в средней рамке и снимите её.

Каждая накладка имеет два выступа и верхнюю канавку для выравнивания с средней рамкой. При сборке убедитесь, что выступы вставлены в соответствующие отверстия, а канавка зацеплена за выступ в средней рамке.
