Замена аналогового стика левого DualShock 4
Это контроллер DualShock 4, у которого были проблемы с дрейфом обоих аналоговых стиков. Простой процесс замены стиков решает проблему.
Стик припаян к плате контроллера. Вам понадобится паяльная станция для выполнения этого ремонта.
Шаг 1

Проверьте номер модели на задней стороне вашего контроллера. Это руководство было написано с использованием модели CUH-ZCT1U. Если у вас другая модель, процесс руководства и запасные части могут немного отличаться.
Если у вас контроллер второго поколения DualShock 4, модель CUH-ZCT2U, используйте эти руководства.
Шаг 2

Если вам нужно зафиксировать контроллер во время этого ремонта, положите его на мягкую поверхность, такую как микрофибровая ткань.
Используйте отвертку с крестообразным шлицем, чтобы удалить четыре винта длиной 6.4 мм, крепящие задний корпус.
Шаг 3


Используйте открывающую лопатку, чтобы поддеть каждый угол кнопки L1 от переднего корпуса.
Покройте кнопку, чтобы предотвратить её удаление из рабочего места.
Удалите кнопку.
Шаг 4

Используйте вашу открывающую лопатку, чтобы поддеть и удалить кнопку R1 так же, как и кнопку L1.
Шаг 5


Шесть пластиковых зажимов крепят задний корпус к переднему. В следующих четырех шагах показано, как освободить эти зажимы, прежде чем открыть контроллер.
Вставьте вашу открывающую лопатку под углом вниз между передним и задним корпусами, на полпути между ручкой и кнопками управления.
Сдвигайте лопатку к ручке и подденьте, чтобы освободить первый зажим.
Повторите эту процедуру с другой стороны контроллера, чтобы освободить второй зажим.
Шаг 6


Еще два зажима крепят задний корпус рядом с разъемом для подключения и аудиоджеком.
Вставьте вашу открывающую лопатку между передним и задним корпусом с обеих сторон разъемов.
Поверните лопатку, чтобы отсоединить эту часть заднего корпуса от переднего корпуса.
Если задний корпус кажется застрявшим, вставьте и поверните лопатку с разных углов.
Не открывайте контроллер пока, так как его всё еще держат два очень деликатных зажима у триггеров.
Шаг 7

Последние два зажима очень деликатные и должны быть освобождены изнутри контроллера. Если вы сломаете их, не беспокойтесь — это не повлияет на этот ремонт или функциональность вашего контроллера.
Найдите зажимы, заглянув через зазор над кнопками R2 или L2.
Шаг 8


Вставьте кончик лопатки через зазор над кнопкой R2 и нажмите зажим наружу.
Во время нажатия на зажим медленно потяните задний корпус от переднего корпуса, пока не почувствуете, что они разделяются.
Не открывайте контроллер полностью, пока каждый из зажимов R2 и L2 не будет освобождён.
Повторите эту процедуру для зажима рядом с кнопкой L2.
Шаг 9


Нажмите кнопку R2 и сдвиньте задний корпус поверх неё.
Шаг 10

Нажмите кнопку L2 и сдвиньте задний корпус поверх неё.
Шаг 11


Переверните задний корпус над верхней частью контроллера и положите его вниз, осторожно, чтобы не повредить соединительный кабель.
Шаг 12


Используйте пинцет или пальцы, чтобы извлечь соединительный кабель, потянув за его синий язычок прямо из разъёма.
Во время сборки подключите кабель так, чтобы его синий язычок был направлен наружу от контроллера.
Шаг 13

Используйте пинцет или пальцы, чтобы захватить и отсоединить голову кабеля батареи от материнской платы.
Тяните только за голову разъёма — не тяните за сам кабель.
Шаг 14

Удалите батарею.
Шаг 15

Схватите и извлеките расширение кнопки сброса из его углубления в креплении батареи.
Шаг 16


Найдите два зажима, крепящих крепление батареи к материнской плате.
Вставьте кончик вашей открывающей лопатки в отверстие за правым зажимом крепления.
Нажмите зажим, чтобы отсоединить его от материнской платы.
Поднимите правый край крепления батареи.
Шаг 17

Вставьте кончик лопатки в щель за левым зажимом.
Уведите зажим, чтобы отсоединить его от материнской платы.
Уберите зажим батареи.
Шаг 18


Используйте кончик лопатки, чтобы поднять замковую фляжку, удерживающую кабель сенсорной панели ZIF-разъёма.
Используйте пинцет или пальцы, чтобы отключить кабель, используя его синюю петлю.
Шаг 19

Используйте крестообразную отвертку, чтобы удалить винт длиной 6,4 мм, крепящий материнскую плату.
Шаг 20


Будьте осторожны, чтобы не повредить кабели вибромотора. Следуйте этому руководству, чтобы перепаять вибромоторы, если они оторвутся от материнской платы.
Поднимите материнскую плату из центральной рамки.
Пропустите накладки аналогового стика через вырезы в передней панели.
Переверните материнскую плату над нижней частью контроллера, оставив кабели вибромоторов подключенными.
Шаг 21

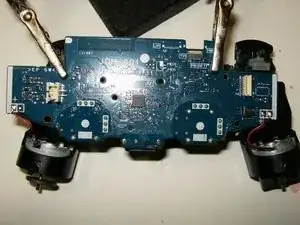

Используйте «Помощника» или аналогичный инструмент, чтобы удерживать печатную плату неподвижной для пайки.

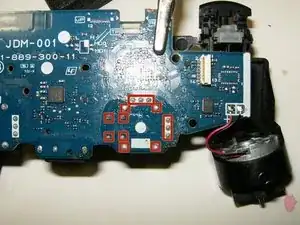

Это соединения, которые необходимо будет отсосать. Поскольку плата перевернута, левое становится правым.

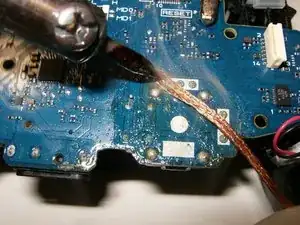

Используйте оплетку для удаления solder и флюс, чтобы расплавить и удалить олово.
Шаг 22

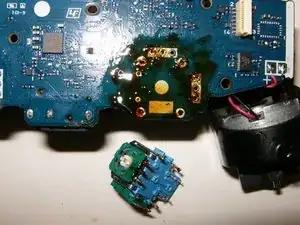

После того, как все контакты удалены, старый джойстик можно убрать. Это может потребовать немного практики, поскольку нужно будет удалить все олово. Также помогает немного потянуть за джойстик, расплавляя олово и используя оплетку.

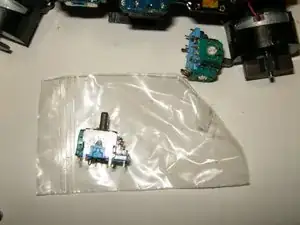

Убедитесь, что контакты заменяемого джойстика идентичны оригинальным.

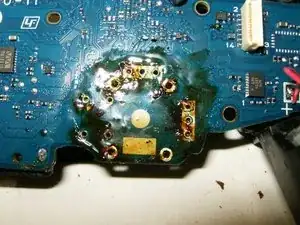

Проверьте, что все отверстия очищены от старого олова. Для очистки отверстий можно использовать гиподермические иглы, а также очень мелкие сверла. Жидкость, выглядящая как расплав, на печатной плате — это флюс, использованный для удаления олова.
Шаг 23

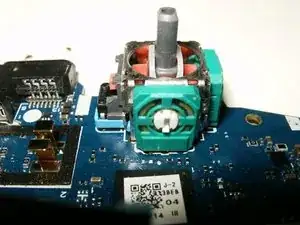

Вставьте новый джойстик в печатную плату. Убедитесь, что он правильно установлен и все контакты выровнены с отверстиями в печатной плате.
Запаяйте все контакты на плате.
Вот ваша плата после ремонта. Всё, что осталось, это очистить старый флюс с помощью изопропилового спирта.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
