Замена заднего корпуса DualShock 4 (CUH-ZCT1U)

Проверьте номер модели на задней стороне контроллера. Это руководство было составлено на модели CUH-ZCT1U. Если у вас другая модель, порядок действий и запасные части могут незначительно отличаться.

Если у вас контроллер второго поколения DualShock 4, модель CUH-ZCT2U, используйте эти руководства.

Если нужно зафиксировать контроллер во время ремонта, положите его на мягкую поверхность, например микрофибровую ткань.

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 6.4 мм, крепящие задний корпус.

Используйте медиатор для вскрытия, чтобы поддеть каждый угол кнопки L1 со стороны переднего корпуса.

Закройте кнопку, чтобы она не выскочила из рабочего пространства.

Снимите кнопку.

Используя медиатор для вскрытия, подденьте и снимите кнопку R1 так же, как вы делали с кнопкой L1.

Шесть пластиковых защёлок крепят задний корпус к переднему. Следующие четыре шага показывают, как освободить эти защёлки перед открытием контроллера.

Вставьте медиатор под углом вниз между передним и задним корпусом, примерно посередине между ручкой и кнопками действий.

Сдвиньте медиатор в сторону ручки и подденьте вверх, чтобы освободить первую защёлку.

Повторите эту процедуру на другой стороне контроллера, чтобы освободить вторую защёлку.

Ещё две защёлки фиксируют задний корпус в районе порта расширения и разъёма для наушников.

Вставьте медиатор между передним и задним корпусом по бокам от портов.

Поверните медиатор, чтобы отщёлкнуть этот участок заднего корпуса от переднего.

Если задний корпус кажется зажатым, вставляйте и поворачивайте медиатор под разными углами.

Пока не открывайте контроллер — он всё ещё держится двумя очень хрупкими защёлками возле триггеров.

Последние две защёлки очень хрупкие и должны быть выведены из зацепления изнутри контроллера. Если вы их сломаете, не беспокойтесь — это не повлияет на ремонт или работоспособность контроллера.

Найдите защёлки, заглянув в щель над кнопкой R2 или L2.

Вставьте острие медиатора через щель над кнопкой R2 и отожмите фиксатор наружу.

Продолжая давить на фиксатор наружу, медленно тяните задний корпус от переднего до ощущения отделения.

Не открывайте контроллер полностью, пока защёлки у R2 и L2 не будут выведены из зацепления.

Повторите эту процедуру для защёлки около кнопки L2.

Нажмите кнопку R2 и сдвиньте задний корпус поверх неё.

Нажмите кнопку L2 и сдвиньте задний корпус поверх неё.

Переверните задний корпус через верх контроллера и положите его, аккуратно, чтобы не натянуть соединительный кабель.

Используйте пинцет или пальцы, чтобы вынуть соединительный кабель, потянув его за синюю ярлычок прямо из разъёма.

При сборке подключите кабель так, чтобы его синяя ярлычок была обращена наружу контроллера.

Используйте крестовую отвертку, чтобы выкрутить два винта длиной 6.4 мм, которые удерживают кронштейн световода на заднем корпусе.

Снимите чёрную прокладку и белый кронштейн со световода.

Отклейте оба поролоновых вкладыша от световода.

Возьмитесь и поднимите световод с направляющих пинов на заднем корпусе.

Снимите световод.

Выдавите рассеиватель света через внутреннюю часть заднего корпуса и снимите его.

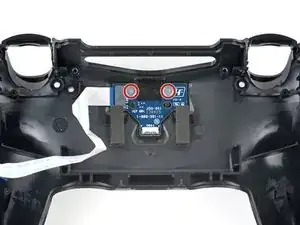

Используйте крестовую отвертку, чтобы выкрутить два винта 4,6 мм, крепящие сборку зарядного устройства к задней крышке.

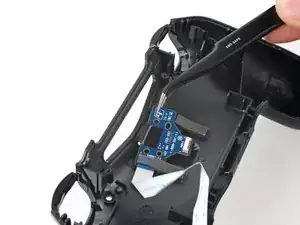

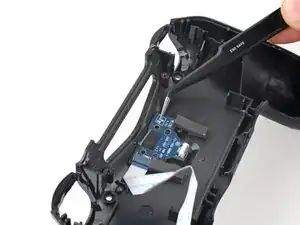

Схватите и приподнимите сборку зарядного устройства с направляющих штырей на задней крышке.

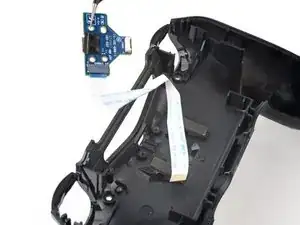

Снимите сборку зарядного устройства.

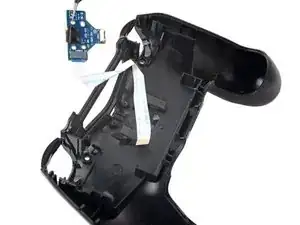

Теперь у вас осталась только задняя крышка.
