Замена динамика DualShock 4 (CUH-ZCT1U)

Проверьте номер модели на задней стороне контроллера. Это руководство написано для модели CUH-ZCT1U. Если у вас другая модель, порядок действий и запасные части могут незначительно отличаться.

Если у вас второй выпуск DualShock 4, модель CUH-ZCT2U, используйте эти руководства.

Если необходимо зафиксировать контроллер во время ремонта, положите его на мягкую поверхность, например микрофибровую ткань.

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 6,4 мм, фиксирующие заднюю крышку.

Используйте лопатку для вскрытия, чтобы поддеть каждый угол кнопки L1 из передней корпуса.

Закройте кнопку, чтобы она не выскочила за пределы рабочего места.

Снимите кнопку.

Используйте лопатку для вскрытия, чтобы поддеть и снять кнопку R1, так же как вы делали для кнопки L1.

Шесть пластиковых защёлок фиксируют заднюю крышку к передней. Следующие четыре шага демонстрируют, как освободить эти защёлки перед открытием контроллера.

Вставьте лопатку под углом вниз между передней и задней крышками, на полпути между рукояткой и кнопками управления.

Проведите лопаткой в направлении рукоятки и подденьте вверх, чтобы освободить первую защёлку.

Повторите эту операцию с другой стороны контроллера, чтобы освободить вторую защёлку.

Ещё две защёлки фиксируют заднюю крышку возле разъёма расширения и гнезда наушников.

Вставьте лопатку между передней и задней крышками по обе стороны от портов.

Поверните лопатку, чтобы отщёлкнуть эту часть задней крышки от передней.

Если задняя крышка кажется застрявшей, вставьте и поворачивайте лопатку под разными углами.

Пока не открывайте контроллер полностью — он всё ещё удерживается двумя очень хрупкими защёлками возле триггеров.

Последние две защёлки очень хрупкие и должны быть отщёлкнуты изнутри контроллера. Если вы их сломаете, не беспокойтесь — это не повлияет на эту замену или работоспособность контроллера.

Найдите защёлки, заглянув в щель над кнопкой R2 или L2.

Вставьте остриё лопатки через щель над кнопкой R2 и подвиньте фиксатор наружу.

Пока вы подталкиваете фиксатор наружу, медленно тяните заднюю крышку от передней до тех пор, пока не почувствуете разделение.

Не открывайте контроллер полностью до тех пор, пока каждый из фиксаторов R2 и L2 не будет освобождён.

Повторите эту процедуру для фиксатора возле кнопки L2.

Нажмите кнопку R2 и сдвиньте заднюю крышку поверх неё.

Нажмите кнопку L2 и сдвиньте заднюю крышку поверх неё.

Переверните заднюю крышку через верх контроллера и уложите её, аккуратно, чтобы не натянуть соединительный кабель.

Используйте пинцет или пальцы, чтобы вынуть соединительный кабель, потянув за его синюю язычок прямо из разъёма.

При сборке подключите кабель так, чтобы его синяя язычок была обращена наружу контроллера.

Используйте пинцет или пальцы, чтобы захватить и отключить головку кабеля аккумулятора от материнской платы.

Тяните только за головку разъёма — не тяните за сам кабель.

Снимите аккумулятор.

Возьмите и извлеките удлинитель кнопки сброса из его посадочного места в скобе аккумулятора.

Найдите две защёлки, фиксирующие скобу аккумулятора к материнской плате.

Вставьте остриё лопатки в отверстие за правой защёлкой скобы.

Нажмите на защёлку, чтобы освободить её от материнской платы.

Поднимите правый край скобы аккумулятора.

Вставьте остриё лопатки в отверстие за левой защёлкой скобы.

Нажмите на защёлку, чтобы освободить её от материнской платы.

Снимите скобу аккумулятора.

Используйте кончик лопатки, чтобы отогнуть фиксирующую защёлку, удерживающую кабель тачпада в ZIF-разъёме ZIF-коннектор.

Используйте пинцет или пальцы, чтобы отключить кабель, потянув за синюю язычок.

Отверткой Phillips выкрутите винт 6.4 мм, крепящий материнскую плату.

Будьте осторожны, чтобы не натянуть провода вибромоторов. Следуйте этому руководству, чтобы припаявать вибромоторы снова, если они оторвутся от материнской платы.

Поднимите материнскую плату из срединной рамки.

Пропустите крышки аналоговых стиков через вырезы в передней части корпуса.

Переверните материнскую плату через нижнюю часть контроллера, оставив провода вибромоторов подключёнными.

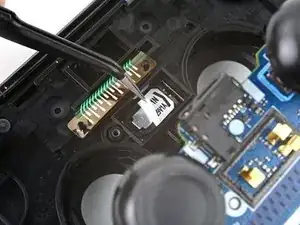

Используйте пинцет или палец, чтобы оторвать левую половину наклейки динамика.

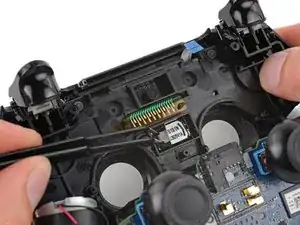

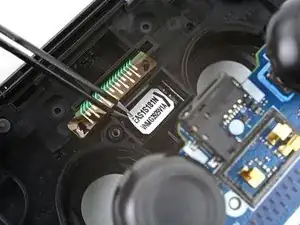

Вставьте пинцет в зазоры по углам металлической подложки динамика.

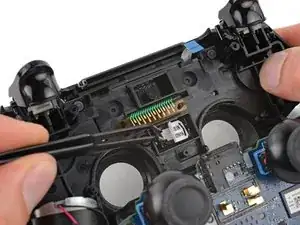

Подденьте, чтобы ослабить динамик от передней панели корпуса.

Динамик приклеен к передней панели корпуса.

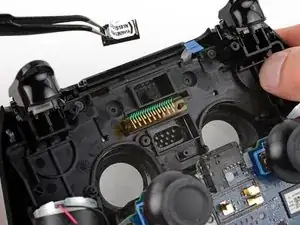

Снимите динамик.
