Замена сенсорной панели DualShock 4 (CUH-ZCT1U)
Следуйте этому руководству, чтобы заменить сенсорную панель в контроллере DualShock 4 модели CUH-ZCT1U.
Шаг 1

Проверьте номер модели на задней стороне контроллера. Это руководство составлено на основе модели CUH-ZCT1U. Если у Вас другая модель, порядок действий и запасные части могут незначительно отличаться.
Если у Вас второй поколения DualShock 4, модель CUH-ZCT2U, используйте эти руководства.
Шаг 2

Если необходимо зафиксировать контроллер во время ремонта, положите его на мягкую поверхность, например микрофибровую салфетку.
Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 6,4 мм, крепящие заднюю крышку.
Шаг 3


Используйте монтажную лопатку, чтобы поддеть каждый угол кнопки L1, вынимая её из передней панели.
Прикройте кнопку, чтобы она не выскочила из рабочей зоны.
Снимите кнопку.
Шаг 4

Используйте монтажную лопатку, чтобы поддеть и снять кнопку R1 так же, как вы сделали с L1.
Шаг 5


Шесть пластиковых защёлок фиксируют заднюю крышку к передней. В следующих четырёх шагах показано, как освободить эти защёлки, прежде чем открыть контроллер.
Вставьте монтажную лопатку под углом вниз между передней и задней крышками, на полпути между ручкой и кнопками действий.
Просуньте лопатку в сторону ручки и подденьте вверх, чтобы освободить первую защёлку.
Повторите эту процедуру на другой стороне контроллера, чтобы освободить вторую защёлку.
Шаг 6


Две дополнительные защёлки фиксируют заднюю крышку рядом с разъёмом расширения и гнездом для наушников.
Вставьте монтажную лопатку между передней и задней крышками по обе стороны от портов.
Поверните лопатку, чтобы отщёлкнуть этот участок задней крышки от передней.
Если задняя крышка застряла, вставляйте и поворачивайте лопатку под разными углами.
Ещё не открывайте контроллер — он всё ещё держится на двух очень хрупких защёлках возле триггеров.
Шаг 7

Последние две защёлки очень хрупкие и должны быть освобождены изнутри контроллера. Если Вы их сломаете, не беспокойтесь — это не повлияет на этот ремонт или работоспособность контроллера.
Найдите защёлки, заглянув в зазор над кнопкой R2 или L2.
Шаг 8


Вставьте кончик медиатора через зазор над кнопкой R2 и нажмите на фиксатор, выдвигая его наружу.
Пока нажимаете фиксатор наружу, медленно оттяните заднюю крышку от передней, пока не почувствуете, как они разъединяются.
Не открывайте контроллер полностью, пока не будут освобождены защёлки как у R2, так и у L2.
Повторите эту процедуру для защёлки у кнопки L2.
Шаг 9


Нажмите кнопку R2 и подведите заднюю крышку, чтобы сдвинуть её через кнопку.
Шаг 10

Нажмите кнопку L2 и подведите заднюю крышку, чтобы сдвинуть её через кнопку.
Шаг 11


Переверните заднюю крышку через верх контроллера и положите её, аккуратно, чтобы не натянуть соединительный кабель.
Шаг 12


Используйте пинцет или пальцы, чтобы вынуть соединительный кабель, потянув за его синюю вытяжную петлю прямо из разъёма.
При повторной сборке подключите кабель так, чтобы его синяя вытяжная петля была направлена наружу контроллера.
Шаг 13

Используйте пинцет или пальцы, чтобы захватить и отсоединить разъём батарейного кабеля от платы.
Тяните только за головку разъёма — не тяните за сам кабель.
Шаг 14

Извлеките батарею.
Шаг 15

Схватите и выньте удлинитель кнопки сброса из его углубления в кронштейне батареи.
Шаг 16


Найдите две защёлки, фиксирующие кронштейн батареи к плате.
Вставьте наконечник медиатора в отверстие за правой защёлкой кронштейна.
Нажмите на защёлку, чтобы освободить её от платы.
Поднимите правый край кронштейна батареи.
Шаг 17

Вставьте наконечник медиатора в отверстие за левой защёлкой кронштейна.
Нажмите на защёлку, чтобы освободить её от платы.
Снимите кронштейн батареи.
Шаг 18


Используйте острый конец лопатки, чтобы отогнуть фиксирующий язычок, удерживающий кабель сенсорной панели ZIF-разъёма.
С помощью пинцета или пальцев отключите кабель, потянув за его синий язычок.
Шаг 19

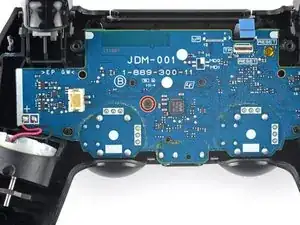

Отверткой Phillips отвинтите винт длиной 6,4 мм, фиксирующий плату.
При сборке удерживайте плату плотно к передней части корпуса перед затягиванием винта. Проверьте каждую кнопку, чтобы убедиться, что силиконовые прокладки кнопок правильно выровнены. Если каждая кнопка нажимается как положено, закрепите плату винтом.
Шаг 20

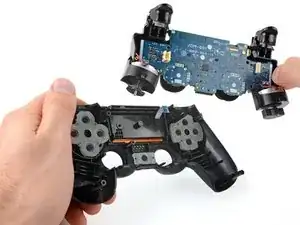

Возьмитесь за среднюю рамку за пластиковые выступы или за моторы вибрации и снимите её.
Будьте осторожны, чтобы не отделить плату от средней рамки — они соединены между собой только проводами моторчиков вибрации.
При сборке аккуратно позиционируйте среднюю рамку. Используйте направляющие выступы для установки на место и убедитесь, что кабель сенсорной панели не оказался зажат под ней.
Шаг 21

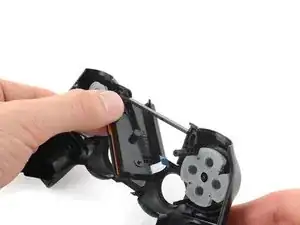

Поднимите нижний край сенсорной панели.

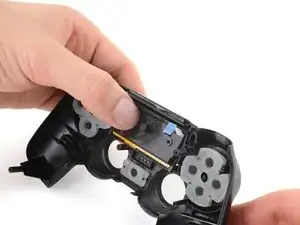

Поверните сенсорную панель и протяните её через вырез в передней части корпуса.
Снимите сенсорную панель.
При сборке убедитесь, что кабель не застрял под вырезом в передней части корпуса.
Заключение
Сравните новую запчасть с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить клейкие пленки с новой детали перед установкой.
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Сдайте электронные отходы в переработку, сертифицированную по стандартам R2 или e-Stewards.
Ремонт прошёл не по плану? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
