Замена материнской платы DualShock 3

Снимите пять винтов с крестообразной шлицем длиной 7,2 мм, фиксирующих заднюю крышку к корпусу контроллера.

Нажмите на заднюю крышку между аналоговыми стиками и слегка приподнимите её нижний край от остальной части корпуса контроллера.

Сдвиньте заднюю крышку слегка к верхнему краю контроллера, чтобы освободить передний край триггеров #2.

Оттяните заднюю крышку от остальной части контроллера, стараясь не сорвать триггеры #2.

Если триггерные кнопки случайно отскочат, у нас есть руководство по восстановлению кнопок триггера, чтобы снова их установить.

Поднимите аккумулятор с материнской платы, чтобы получить достаточно места для доступа к разъёму аккумулятора.

Осторожно отведите разъём аккумулятора от его гнезда на материнской плате.

Для первого отключения может быть полезно воспользоваться пинцетом или плоскогубцами, чтобы захватить разъём аккумулятора. Тяните только за разъём. Не пытайтесь тянуть за красный и чёрный провода.

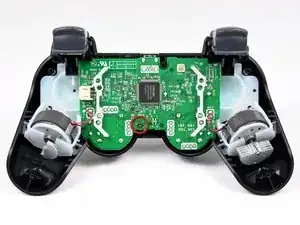

Снимите один винт с крестообразной шлицем длиной 7,2 мм, фиксирующий материнскую плату к передней крышке.

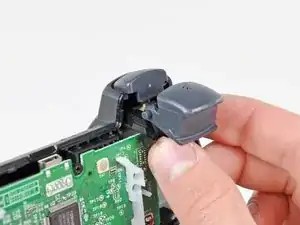

Сдвиньте держатели кнопок триггера немного в сторону от передней крышки.

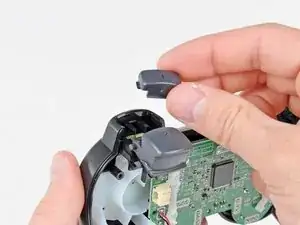

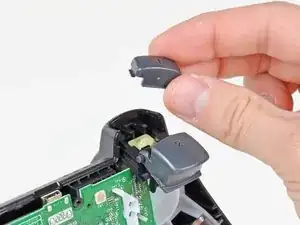

Снимите кнопку #1 с обеих сторон.

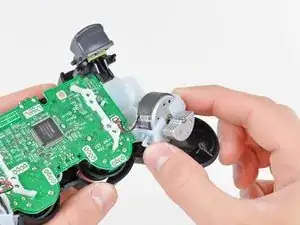

Отведите держатели вибромоторов от передней крышки, чтобы освободить узел материнской платы.

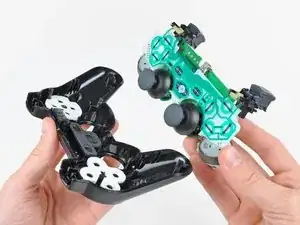

Извлеките узел материнской платы из передней крышки.

При извлечении узла материнской платы постарайтесь не переворачивать переднюю крышку вверх дном, так как кнопки и их крышки могут выпадать.

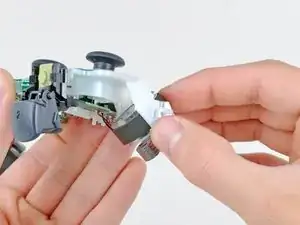

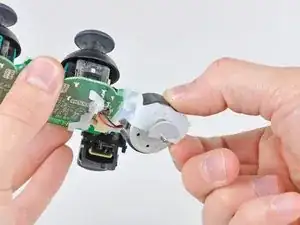

Осторожно вытолкните два вибромотора из рамки платы ввода.

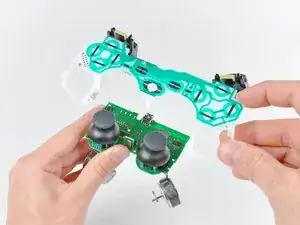

Поднимите узел платы ввода с материнской платы.

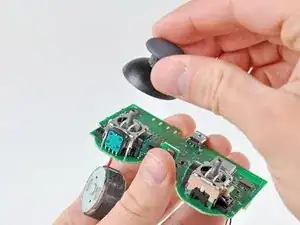

Снимите крышки аналоговых стиков, потянув их прямо вверх с опор джойстиков, прикреплённых к материнской плате.

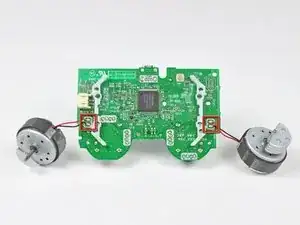

Используйте паяльник, чтобы выпаять провода обоих вибромоторов с материнской платы.

Нет большого опыта в пайке? Ознакомьтесь с нашим руководством по пайке для подробных инструкций.

Положительный (красный) провод подключён ближе к верхней части материнской платы.

При пайке на печатных платах следите за тем, чтобы не перегревать соединение, так как это может привести к необратимому повреждению.
