Замена шлейфа DualShock 4

Проверьте номер модели на обратной стороне контроллера. Это руководство написано для модели CUH-ZCT1U. Если у вас другая модель, процесс и запасные части могут немного отличаться.

Если у вас контроллер второго поколения DualShock 4, модель CUH-ZCT2U, используйте эти руководства.

Если вам нужно стабилизировать контроллер во время ремонта, положите его на мягкую поверхность, такую как микрофибровая ткань.

Используйте крестовую отвертку, чтобы удалить четыре винта длиной 6,4 мм, удерживающие заднюю крышку.

Используйте пластиковую лопатку, чтобы поддеть каждый угол кнопки L1 от передней крышки.

Закройте кнопку, чтобы предотвратить ее выпадание из рабочего пространства.

Удалите кнопку.

Используйте вашу пластиковую лопатку, чтобы поддеть и удалить кнопку R1, так же как вы сделали с кнопкой L1.

Шесть пластиковых зажимов удерживают заднюю крышку на передней крышке. В следующих четырех шагах показано, как освободить эти зажимы, прежде чем вы сможете открыть контроллер.

Вставьте пластиковую лопатку под углом вниз между передней и задней крышками, на полпути между ручкой и кнопками действия.

Переместите лопатку к ручке и подденьте, чтобы освободить первый зажим.

Повторите эту процедуру с другой стороны контроллера, чтобы освободить второй зажим.

Еще два зажима удерживают заднюю крышку рядом с портом расширения и разъемом для наушников.

Вставьте пластиковую лопатку между передней и задней крышками с любой стороны портов.

Поверните лопатку, чтобы отсоединить эту часть задней крышки от передней.

Если задняя крышка кажется застрявшей, вставьте и поверните лопатку под разными углами.

Не открывайте контроллер пока, так как он все еще удерживается двумя очень деликатными зажимами рядом с триггерами.

Последние два зажима очень деликатны и должны быть отсоединены изнутри контроллера. Если вы их сломаете, не беспокойтесь — это не повлияет на ремонт или функциональность вашего контроллера.

Найдите зажимы, смотря через зазор над кнопками R2 или L2.

Вставьте尖端лопатки через зазор над кнопкой R2 и надавите на удерживающий зажим наружу.

В то время как вы надавливаете на зажим наружу, медленно отодвигайте заднюю крышку от передней, пока не почувствуете, что они расходятся.

Не открывайте контроллер полностью, пока зажимы R2 и L2 не будут отсоединены.

Повторите эту процедуру для зажима рядом с кнопкой L2.

Нажмите кнопку R2 и сдвиньте заднюю часть крышки по ней.

Нажмите кнопку L2 и сдвиньте заднюю часть крышки по ней.

Переверните заднюю крышку через верхнюю часть контроллера и положите ее вниз, стараясь не натянуть соединительный кабель.

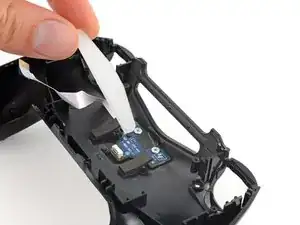

Используйте пинцет или пальцы, чтобы удалить соединительный кабель, потянув за его синюю петлю прямо из гнезда.

При сборке снова подключите кабель так, чтобы его синяя петля была направлена наружу контроллера.

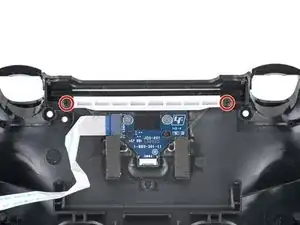

Используйте крестовую отвертку, чтобы удалить два винта длиной 6,4 мм, удерживающие кронштейн световода на задней крышке.

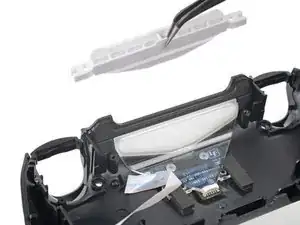

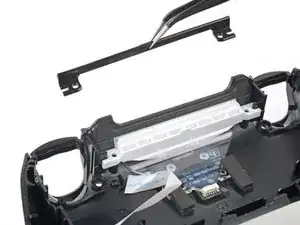

Удалите черный прокладку и белый кронштейн со световода.

Снимите оба поролоновых накладки со световода.

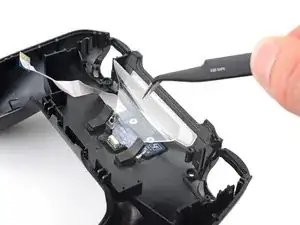

Возьмите и поднимите световод с его направляющих штифтов на задней крышке.

Удалите световод.

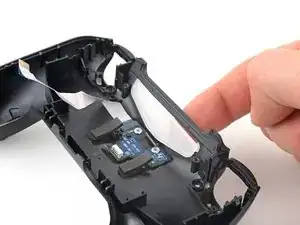

Протолкните светорассеиватель через внутреннюю часть задней крышки и удалите его.

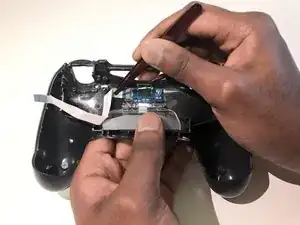

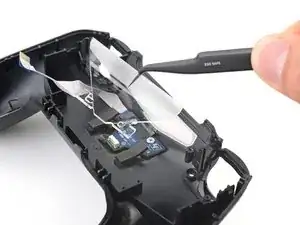

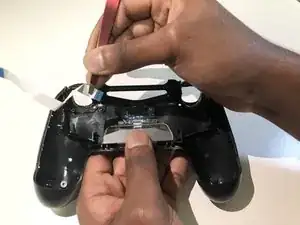

Используйте большой палец, чтобы прижать прозрачную пластиковую крышку и создать пространство для извлечения шлейфа.

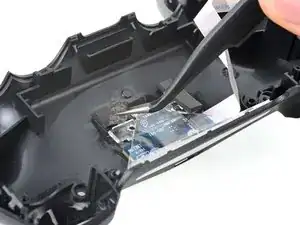

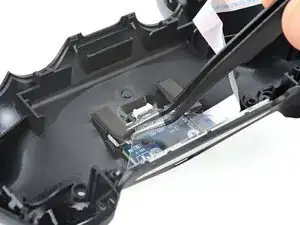

Удерживая крышку, воспользуйтесь пинцетом, чтобы удалить неисправный шлейф.
