Замена передней панели контроллера DualShock 4 (CUH-ZCT1U)

Проверьте номер модели на задней панели вашего контроллера. Это руководство было написано для модели CUH-ZCT1U. Если у вас другая модель, процедура и запчасти могут немного отличаться.

Если у вас контроллер второго поколения DualShock 4, модель CUH-ZCT2U, воспользуйтесь этими руководствами.

Если вам необходимо стабилизировать контроллер во время ремонта, положите его на мягкую поверхность, например, на микрофибровую ткань.

Используйте крестовую отвертку для удаления четырех винтов длиной 6,4 мм, фиксирующих задний корпус.

Используйте открывающий инструмент, чтобы приподнять каждый угол кнопки L1 от передней панели.

Закройте кнопку, чтобы предотвратить ее выпадение из рабочего пространства.

Удалите кнопку.

Используйте открывающий инструмент, чтобы приподнять и удалить кнопку R1, так же как вы сделали с кнопкой L1.

Шесть пластиковых зажимов фиксируют задний корпус к переднему корпусу. Следующие четыре шага демонстрируют, как освободить эти зажимы, прежде чем вы сможете открыть контроллер.

Вставьте открывающий инструмент под углом вниз между передним и задним корпусами, посередине между ручкой и кнопками действия.

Сдвиньте инструмент к ручке и приподнимите, чтобы освободить первый зажим.

Повторите эту процедуру с другой стороны контроллера, чтобы освободить второй зажим.

Еще два зажима фиксируют задний корпус рядом с разъемом расширения и гнездом для наушников.

Вставьте открывающий инструмент между передним и задним корпусами с каждой стороны разъемов.

Поверните инструмент, чтобы отсоединить эту часть заднего корпуса от переднего.

Если задний корпус кажется застрявшим, вставьте и поверните инструмент под разными углами.

Пока не открывайте контроллер, так как он все еще удерживается двумя очень деликатными зажимами около триггеров.

Последние два зажима очень деликатные и должны быть отсоединены изнутри контроллера. Если вы их сломаете, не беспокойтесь—это не повлияет на этот ремонт или функциональность вашего контроллера.

Найдите зажимы, посмотрев через зазор над кнопками R2 или L2.

Вставьте конец лопатки через зазор над кнопкой R2 и надавите на удерживающий зажим наружу.

При нажатии на зажим наружу медленно потяните задний корпус от переднего, пока не почувствуете, что они разделяются.

Не открывайте контроллер полностью, пока зажимы R2 и L2 не будут отсоединены.

Повторите эту процедуру для зажима рядом с кнопкой L2.

Нажмите кнопку R2 и сдвиньте задний корпус над ней.

Нажмите кнопку L2 и сдвиньте задний корпус над ней.

Переверните задний корпус через верхнюю часть контроллера и положите его, соблюдая осторожность, чтобы не повредить интерфейсный кабель.

Используйте пинцет или пальцы, чтобы удалить интерфейсный кабель, потянув его синий язычок прямо из разъема.

Во время сборки подключите кабель так, чтобы синий язычок был обращен наружу контроллера.

Используйте пинцет или пальцы, чтобы схватить и отключить голову кабеля батареи от материнской платы.

Тяните только за голову разъема—не тяните за сам кабель.

Удалите батарею.

Снимите удлинение кнопки сброса из его выемки в держателе батареи.

Найдите два зажима, фиксирующих держатель батареи к материнской плате.

Вставьте конец лопатки в отверстие за правым зажимом.

Нажмите на зажим, чтобы освободить его от материнской платы.

Приподнимите правый край держателя батареи.

Вставьте конец Вашей лопатки в отверстие за левым зажимом крепления.

Нажмите на зажим, чтобы отключить его от материнской платы.

Удалите крепление аккумулятора.

Используя конец Вашей лопатки, поднимите фиксирующую крышку, которая удерживает кабель сенсорной панели ZIF разъема.

Используйте пинцет или пальцы, чтобы отключить кабель, используя его синюю петлю.

Используйте крестовую отвертку, чтобы удалить винт длиной 6.4 мм, удерживающий материнскую плату.

При сборке держите материнскую плату крепко к передней части корпуса перед затягиванием. Проверьте каждую кнопку, чтобы убедиться, что силиконовые кнопочные подушки правильно выровнены. Если каждая кнопка нажимается, как ожидалось, закрепите материнскую плату.

Возьмите мидфрейм за его пластиковые выступы или моторчики вибрации и удалите его.

Будьте осторожны, чтобы не отделить материнскую плату от мидфрейма, так как они соединены только кабелями моторчиков вибрации.

При сборке потратьте время на правильное размещение мидфрейма. Используйте направляющие для его установки на место и убедитесь, что кабель сенсорной панели не зажат снизу.

Удалите кнопки Share и Options с передней панели.

При сборке каждая кнопка устанавливается только одним способом. Если одна не подходит, переверните ее и попробуйте вставить в другой паз.

Удалите три силиконовые кнопочные подушки с их кнопок на передней панели:

Прямоугольная подушка для навигационной панели

Круглая подушка для кнопок действия

Маленькая подушка для кнопки "Домой"

Если Вы хотите удалить силиконовые кнопочные подушки для сенсорной панели, кнопок Share и Options, следуйте этой инструкции. В противном случае продолжайте с обычным набором кнопок.

При сборке выравнивайте подушки над их вырезами в передней панели и нажимайте для закрепления. Подушка навигационной панели и подушка кнопки действия могут быть повернуты в любом направлении. Ориентируйте подушку кнопки "Домой" так, чтобы открытие U-образного выреза было направлено к сенсорной панели.

Удалите навигационную панель, кнопки действия и кнопку "Домой" с передней панели.

При сборке используйте направляющие выступы для правильного размещения каждой кнопки в их пазах. Каждая кнопка специально оформлена для своего паза и правильной ориентации.

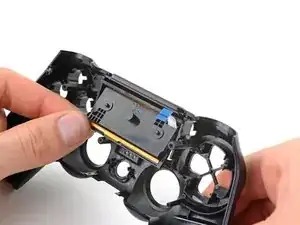

Поднимите нижний край сенсорной панели.

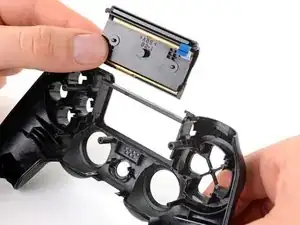

Поверните сенсорную панель и проведите ей через вырез на передней панели, чтобы удалить ее.

Теперь у Вас осталась только передняя панель.

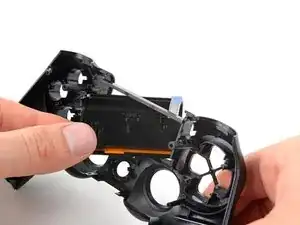

При сборке убедитесь, что кабель не застрял под вырезом на передней панели.
