Замена тачпада DualShock 4

Используя отвертку Phillips #00, снимите четыре винта размером 6.0 мм, которые крепят заднюю крышку к контроллеру.

Не следует чрезмерно ослаблять винты, так как это приведет к повреждению резьбы, что сделает демонтаж невозможным.

Четыре хрупкие пластиковые зажимы удерживают корпус вместе. Вы можете более четко увидеть их расположение в этом руководстве.

Зажимы помогают удерживать швы вместе. Если вы сломаете эти зажимы, контроллер все равно будет работать.

Начните с левой рукояти:

Сожмите левую рукоять контроллера, чтобы открыть щель.

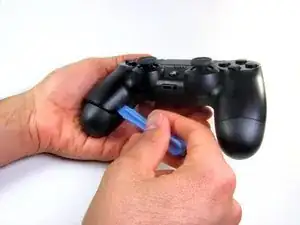

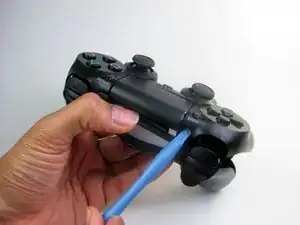

Вставьте пластиковый инструмент для открытия в щель и передвиньте его вверх к джойстику.

Потяните вниз на плоскогубцы, чтобы открыть корпус.

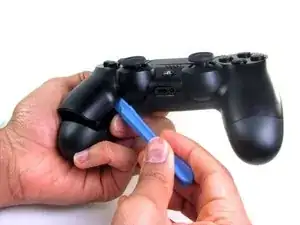

Повторите эти шаги для правой рукояти.

Вставьте пластиковый инструмент для открытия в швы корпуса и потяните вниз, чтобы открыть корпус рядом со следующими кнопками:

Кнопка Share

Кнопка Options

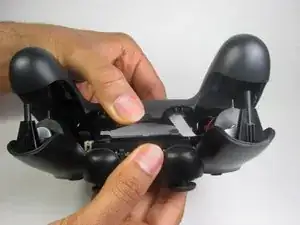

Разделите пластиковые крышки контроллера, учитывая, что они будут все еще прикреплены проводами печатной платы.

Три небольших детали часто отделяются от конструкции. Чтобы не потерять их, обеспечьте контроль за рабочей областью.

2 пружины триггера

1 серый удлинитель кнопки сброса

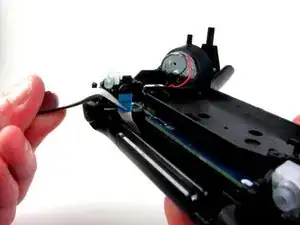

Используйте пинцет или пальцы, чтобы захватить и отключить головку кабеля батареи от материнской платы.

Тяните только за головку разъема — не тяните за сам кабель.

Удалите батарею.

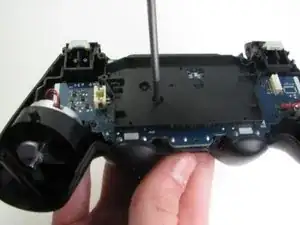

Удалите один винт размером 6.0 мм Phillips, расположенный под креплением батареи, с помощью отвертки Phillips #00.

Не следует чрезмерно ослаблять винт, так как это может привести к повреждению резьбы, что сделает демонтаж невозможным.

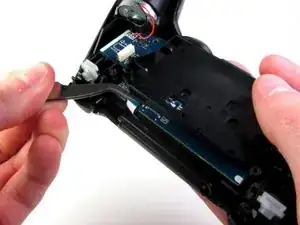

Осторожно отсоедините шлейф тачпада от материнской платы с помощью тупых щипцов. Шлейф тачпада подключен к материнской плате с помощью разъема, который переворачивается для затяжки и ослабления. При сборке, чтобы снова подключить шлейф, пластиковую подложку необходимо будет осторожно снять с материнской платы, а фиксатор перевернуть вверх.

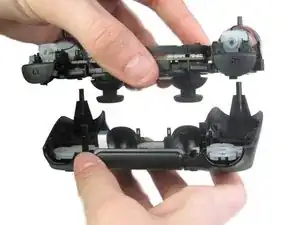

Осторожно отделите сборку материнской платы от передней крышки.

Моторы вибрации слабо прикреплены к сборке материнской платы. Обеспечьте поддержку на обоих концах, чтобы облегчить разъединение.

При удалении сборки материнской платы старайтесь не наклонять переднюю крышку вверх дном, так как кнопки и их крышки могут выпасть.

Успешная разборка контроллера приведет к получению следующих трех частей:

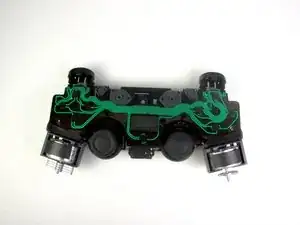

Сборка материнской платы

Передняя крышка

Задняя крышка

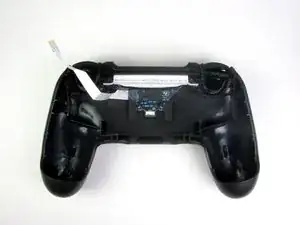

После того как материнская плата будет отложена, положите переднюю панель на стол.

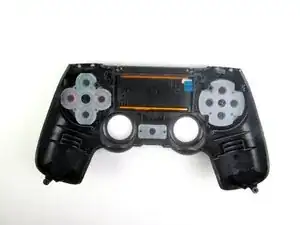

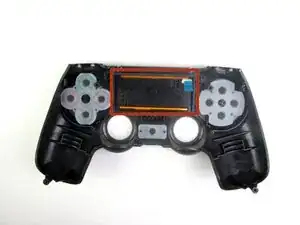

Теперь вы можете хорошо рассмотреть тачпад, который обведен оранжевой линией сверху и снизу.

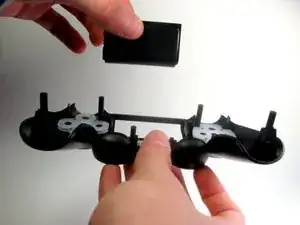

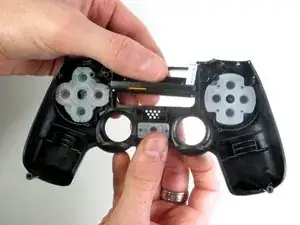

Теперь поднимите переднюю панель и одной рукой нажмите на тачпад снизу панели.

К тачпаду не прикреплено никаких других ограничений. Он должен легко выскользнуть и снова войти на место без усилий.
