Замена кнопок DualShock 4

Используя крестообразную отвертку Phillips #00, выкрутите четыре винта 6,0 мм, фиксирующие заднюю крышку к контроллеру.

Не пытайтесь раскручивать винты с чрезмерной силой — это приведёт к необратимому повреждению резьбы, что сделает их демонтаж невозможным.

Четыре хрупких пластиковых защёлки удерживают корпус вместе. Их расположение лучше видно в этом руководстве.

Защёлки помогают удерживать швы корпуса. Если вы сломаете эти защёлки, контроллер всё равно будет работать.

Начните с левой ручки:

Сожмите левую ручку контроллера, чтобы создать зазор.

Вставьте пластиковый инструмент для вскрытия в зазор и проведите им вверх в сторону джойстика.

Потяните вниз плоскогубцами, чтобы приоткрыть корпус.

Повторите эти действия для правой ручки.

Вставьте пластиковый инструмент для вскрытия в щели корпуса и потяните вниз, чтобы приоткрыть корпус в районе следующих кнопок:

Кнопка Share

Кнопка Options

Разъедините пластиковые крышки контроллера, учитывая, что они останутся соединёнными гибкими лентами печатной платы.

Из каркаса часто выпадают три маленьких детали. Чтобы не потерять их, работайте в контролируемом рабочем поле.

2 пружины триггеров

1 серое удлинение кнопки сброса

Используйте пинцет или пальцы, чтобы схватить и отключить разъём кабеля батареи от материнской платы.

Тяните только за головку разъёма — не тяните за сам кабель.

Извлеките батарею.

Выкрутите один винт Phillips 6,0 мм, расположенный под фиксатором батареи, используя отвертку Phillips #00.

Не пытайтесь раскручивать винт с чрезмерной силой — это может привести к необратимому повреждению резьбы, что сделает его демонтаж невозможным.

Осторожно отсоедините ленту тачпада от материнской платы с помощью тупого пинцета. Лента тачпада подключена к материнской плате разъёмом с откидным фиксатором, который переворачивается для затягивания и ослабления. При сборке, чтобы присоединить ленту, пластиковый поднос нужно аккуратно вынуть из материнской платы и поднять откидной фиксатор.

Осторожно отделите узел материнской платы от передней крышки.

Вибромоторы слабо прикреплены к узлу материнской платы. Поддерживайте их за оба конца, чтобы облегчить отделение.

При снятии узла материнской платы по возможности не переворачивайте переднюю крышку вверх дном, так как кнопки и их накладки могут выпасть.

Успешная разборка контроллера даст следующие три части, соответственно:

Узел материнской платы

Передняя крышка

Задняя крышка

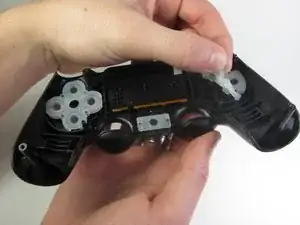

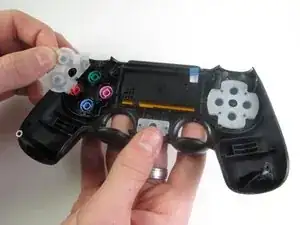

Снимите резиновое покрытие, закрывающее кнопки, пальцами.

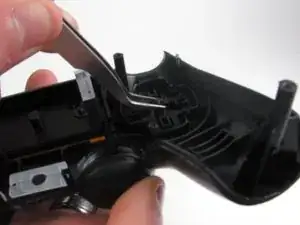

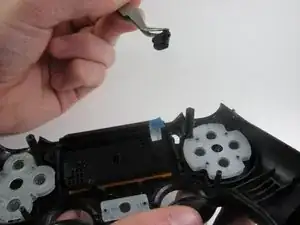

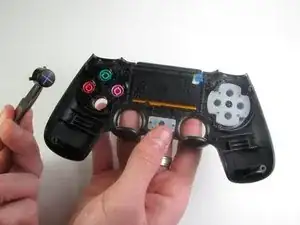

Затем используйте металлический пинцет, чтобы вынуть кнопку из её посадочного места.

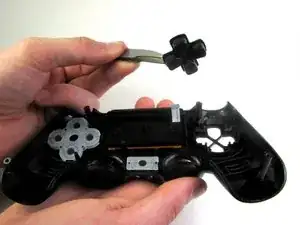

Чтобы снять кнопки стрелок, выполните те же действия, что и для управляющих кнопок: снимите резиновое покрытие и вытащите кнопку металлическим пинцетом.

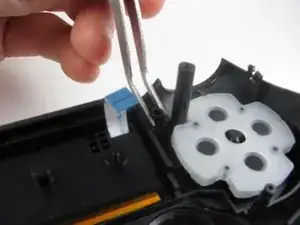

Для кнопок Share и Options захватите их металлическим пинцетом и извлеките.

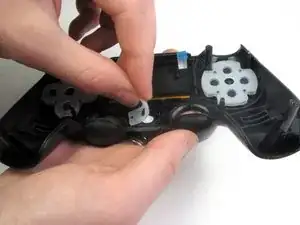

Чтобы снять кнопку PS на контроллере, сначала снимите резиновое покрытие пальцами.

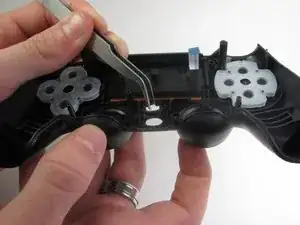

Затем, используя металлический пинцет, извлеките кнопку PS.
