Замена переключателя CMS
Thrustmaster продает запчасти через свой интернет-магазин.
Также вы можете обратиться в техническую поддержку Thrustmaster, чтобы получить запчасть, если она недоступна в вашем регионе.
Шаг 1
Открутите 5 винтов, показанных на первом изображении.
Открутите 4 винта, показанных на втором изображении.
Переверните ручку и снимите черную крышку, показанную на третьем изображении.
Шаг 2
Медленно потяните верхнюю половину стика и поверните ее. (Будьте осторожны, чтобы не повредить провода внутри).
Красный триггер может выскочить из-за натяжения пружин, поэтому будьте осторожны.
Шаг 3

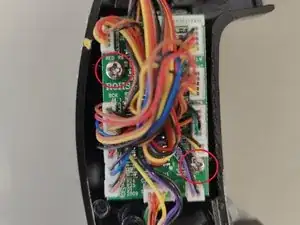

Проверьте внутренние соединения.

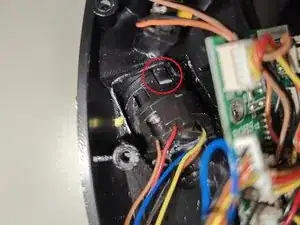

При желании вы можете подтянуть винт, показанный на изображении, так как он иногда может быть причиной люфта в ручке джойстика и большом сером гайке.
Шаг 4
Отключите провода от разъема CMS, они выделены красным.
Снимите винты, чтобы отсоединить плату.
Шаг 5
Удерживайте зажим CMS, который позволит вам снять переключатель. При необходимости вы можете вытащить его с усилием или сломать.
После удаления старого CMS вы можете установить новый.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке. Будьте осторожны, чтобы не повредить провода при повторном соединении двух половин ручки джойстика.
Перевод руководства с ifixit.com
