Замена накладок аналоговых стиков DualShock 4 (CUH-ZCT1U)

Проверьте номер модели на задней стороне контроллера. Это руководство написано с использованием модели CUH-ZCT1U. Если у вас другая модель, порядок действий и запасные части могут незначительно отличаться.

Если у вас второе поколение DualShock 4, модель CUH-ZCT2U, используйте эти руководства.

Если нужно зафиксировать контроллер во время ремонта, положите его на мягкую поверхность, например микрофибровую ткань.

Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 6.4 мм, удерживающие заднюю крышку.

Используйте лопатку для вскрытия, чтобы поддеть каждый угол кнопки L1 и извлечь её из передней части корпуса.

Закройте кнопку, чтобы она не выскочила из рабочего пространства.

Снимите кнопку.

Используйте лопатку для вскрытия, чтобы поддеть и снять кнопку R1 так же, как вы делали с кнопкой L1.

Шесть пластиковых защёлок фиксируют заднюю крышку к передней. Следующие четыре шага покажут, как освободить эти защёлки перед тем, как открыть контроллер.

Вставьте лопатку под углом вниз между передней и задней крышками, на полпути между рукоятью и кнопками действия.

Сдвиньте лопатку в сторону рукояти и подденьте вверх, чтобы освободить первую защёлку.

Повторите эту процедуру с другой стороны контроллера, чтобы освободить вторую защёлку.

Ещё две защёлки фиксируют заднюю крышку рядом с портом расширения и разъёмом для наушников.

Вставьте лопатку между передней и задней крышками по обе стороны от портов.

Поверните лопатку, чтобы отщёлкнуть этот участок задней крышки от передней.

Если задняя крышка кажется застрявшей, вставляйте и поворачивайте лопатку под разными углами.

Пока не открывайте контроллер полностью — он всё ещё удерживается двумя очень хрупкими защёлками рядом с триггерами.

Последние две защёлки очень хрупкие и должны быть выведены из зацепления изнутри контроллера. Если вы их сломаете, не волнуйтесь — это не повлияет на ремонт или работоспособность контроллера.

Найдите защёлки, заглянув в зазор над кнопками R2 или L2.

Вставьте остриё лопатки через зазор над кнопкой R2 и нажмите на фиксирующую защёлку наружу.

Нажимая на защёлку наружу, медленно тяните заднюю крышку от передней, пока не почувствуете, что они разделились.

Не открывайте контроллер полностью, пока защёлки возле R2 и L2 не будут выведены из зацепления.

Повторите эту процедуру для защёлки рядом с кнопкой L2.

Нажмите кнопку R2 и сдвиньте заднюю крышку поверх неё.

Нажмите кнопку L2 и сдвиньте заднюю крышку поверх неё.

Переверните заднюю крышку через верх контроллера и положите её, осторожно не натягивая соединительный кабель.

Используйте пинцет или пальцы, чтобы извлечь соединительный кабель, потянув за его синюю язычок прямо из разъёма.

При сборке снова подсоедините кабель так, чтобы его синяя язычок была направлена наружу контроллера.

Используйте пинцет или пальцы, чтобы захватить и отсоединить разъём аккумуляторного кабеля от платы.

Дерните только за головку разъёма — не тяните за сам кабель.

Извлеките аккумулятор.

Возьмитесь и извлеките удлинитель кнопки сброса из его гнезда в креплении аккумулятора.

Найдите две защёлки, фиксирующие крепление аккумулятора к плате.

Вставьте остриё лопатки в отверстие за правой защёлкой крепления.

Нажмите на защёлку, чтобы вывести её из зацепления с платой.

Поднимите правый край крепления аккумулятора.

Вставьте кончик лопатки в отверстие за защёлкой левого кронштейна.

Нажмите на защёлку, чтобы освободить её от материнской платы.

Снимите крепление батареи.

Используйте кончик лопатки, чтобы откинуть фиксирующую планку разъёма шлейфа сенсорной панели ZIF‑разъёма.

Используйте пинцет или пальцы, чтобы отсоединить шлейф, потянув за его синюю язычок.

Отвинтите крестовой отвёрткой винт длиной 6,4 мм, удерживающий материнскую плату.

Будьте осторожны, чтобы не натянуть кабели вибромоторов. Следуйте этому руководству, чтобы припаявать вибромоторы снова, если они оторвутся от материнской платы.

Поднимите материнскую плату с рамки корпуса.

Проведите крышки аналоговых стиков через их вырезы в передней части корпуса.

Переверните материнскую плату через нижнюю часть контроллера, оставив кабели вибромоторов подключёнными.

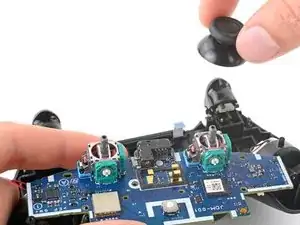

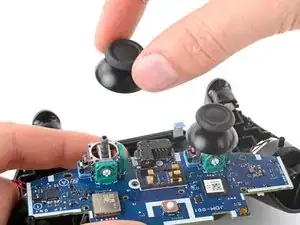

Схватите и потяните крышки аналоговых стиков прямо, чтобы снять их с модулей.

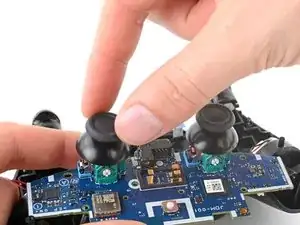

При сборке поверните и прижмите крышки, пока они не наденутся на модули.
