Замена мембраны цепи кнопок DualShock 4 (CUH-ZCT1U)
Следуйте этому руководству, чтобы заменить мембрану цепи кнопок в контроллере DualShock 4 модели CUH-ZCT1U.
Шаг 1

Проверьте номер модели на задней стороне контроллера. Это руководство составлено для модели CUH-ZCT1U. Для других моделей порядок действий и заменяемые детали могут незначительно отличаться.
Если у вас второй выпуск DualShock 4, модель CUH-ZCT2U, используйте эти руководства.
Шаг 2

Если нужно зафиксировать контроллер во время ремонта, положите его на мягкую поверхность, например микрофибровую ткань.
Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 6,4 мм, крепящие заднюю крышку.
Шаг 3


Используйте медиатор для вскрытия, чтобы поддеть каждый угол кнопки L1 в передней части корпуса.
Закройте кнопку, чтобы она не выпала из рабочей области.
Снимите кнопку.
Шаг 4

Используя медиатор для вскрытия, подденьте и снимите кнопку R1 так же, как вы сделали с кнопкой L1.
Шаг 5


Задняя крышка и передняя крышка закреплены шестью пластиковыми защёлками. В следующих четырёх шагах показано, как освободить эти защёлки, прежде чем вы сможете открыть контроллер.
Вставьте медиатор под углом вниз между передней и задней крышками, примерно посередине между рукоятью и кнопками действий.
Сдвиньте медиатор в сторону рукояти и подденьте вверх, чтобы освободить первую защёлку.
Повторите процедуру на другой стороне контроллера, чтобы освободить вторую защёлку.
Шаг 6


Ещё две защёлки закрепляют заднюю крышку вблизи порта расширения и разъёма наушников.
Вставьте медиатор между передней и задней крышками по обе стороны от портов.
Поверните медиатор, чтобы отщёлкнуть эту часть задней крышки от передней.
Если задняя крышка не поддаётся, попробуйте вставлять и поворачивать медиатор под разными углами.
Не открывайте контроллер полностью — он всё ещё удерживается двумя очень хрупкими защёлками возле триггеров.
Шаг 7

Последние две защёлки очень хрупкие и должны быть освобождены изнутри контроллера. Если вы их сломаете, не беспокойтесь — это не повлияет на ремонт или работоспособность контроллера.
Найдите защёлки, заглянув в щель над кнопкой R2 или L2.
Шаг 8


Вставьте наконечник лопатки через щель над кнопкой R2 и нажмите на фиксатор, выдвигая его наружу.
Продолжая нажимать фиксатор, медленно оттяните заднюю крышку от передней, пока не почувствуете, что они разъединяются.
Не открывайте контроллер полностью, пока фиксаторы у R2 и L2 не будут освобождены.
Повторите процедуру для фиксатора у кнопки L2.
Шаг 9


Нажмите кнопку R2 и сдвиньте заднюю крышку над ней.
Шаг 10

Нажмите кнопку L2 и сдвиньте заднюю крышку над ней.
Шаг 11


Переверните заднюю крышку через верх контроллера и положите её, аккуратно не натягивая соединительный кабель.
Шаг 12


Используйте пинцет или пальцы, чтобы вынуть соединительный кабель, потянув за его синюю язычок прямо из разъёма.
При сборке заново подключите кабель так, чтобы его синяя язычок была обращена наружу контроллера.
Шаг 13

С помощью пинцета или пальцев возьмитесь за головку разъёма кабеля батареи и отсоедините её от платы.
Тяните только за головку разъёма — не тяните за сам кабель.
Шаг 14

Извлеките батарею.
Шаг 15

Возьмите и выньте удлинитель кнопки сброса из его углубления в держателе батареи.
Шаг 16


Найдите два фиксатора, которыми держатель батареи закреплён на плате.
Вставьте наконечник лопатки в отверстие за правым фикcатором держателя.
Нажмите на фиксатор, чтобы освободить его от платы.
Поднимите правый край держателя батареи.
Шаг 17

Вставьте наконечник лопатки в отверстие за левым фиксатором держателя.
Нажмите на фиксатор, чтобы освободить его от платы.
Снимите держатель батареи.
Шаг 18


Используйте наконечник лопатки, чтобы отщелкнуть фиксирующий язычок, удерживающий кабель сенсорной панели в ZIF‑коннекторе.
Отсоедините кабель, потянув за его синюю ленту, используя пинцет или пальцы.
Шаг 19

Отвинтите крестовой отверткой винт 6,4 мм, фиксирующий плату.
При сборке прижмите плату к передней части корпуса перед закреплением. Проверьте каждую кнопку, чтобы убедиться, что силиконовые накладки правильно выровнены. Если каждая кнопка нажимается как положено, закрепите плату.
Шаг 20

Возьмитесь за среднюю рамку за пластиковые выступы или за моторы вибрации и снимите её.
Будьте осторожны, чтобы не отделить плату от средней рамки — они соединены только проводами моторов вибрации.
При сборке аккуратно устанавливайте среднюю рамку. Используйте направляющие штифты, чтобы помочь снять её на место, и убедитесь, что кабель сенсорной панели не зажат под рамкой.
Шаг 21

Осторожно: не натягивайте провода моторов вибрации. Следуйте этому руководству, чтобы перепаять моторы вибрации, если они оторвутся от платы.
Поднимите плату и переверните её через нижнюю часть средней рамки, оставив провода моторов вибрации подключёнными.
Шаг 22


Крепко возьмите кнопку R2 и отожмите каждый штифт из средней рамки.
Пружина может выпрыгнуть из внутреннего штифта. Будьте осторожны, чтобы не потерять её.
Снимите кнопку R2.
Шаг 23

Отожмите кнопку L2 от средней рамки и снимите её, следя за тем, чтобы не потерять маленькую пружину с внутреннего штифта.
Шаг 24


При сборке выполните следующие действия, чтобы установить пружины на кнопки R2 и L2:
Положите среднюю рамку лицевой стороной вниз и ориентируйте кнопку правильно.
Наденьте пружину на внутренний штифт так, чтобы её изогнутые концы были направлены вверх.
Уложите один конец пружины в её канавку в кнопке.
Разместите кнопку над защёлками и уложите другой конец пружины в её канавку в средней рамке.
Нажмите штифты кнопки в защёлки, пока они не зафиксируются.
Шаг 25


Возьмитесь за верхний край накладки кнопок R1 и R2.
Вытяните накладку из её канала в средней рамке.
Шаг 26


Вытяните накладку кнопок L1 и L2 из её канала в средней рамке и снимите её.
Каждая накладка имеет два выступа и верхнюю канавку для выравнивания с средней рамкой. При сборке убедитесь, что выступы вставлены в свои отверстия и канавка зацеплена за выступ в средней рамке.

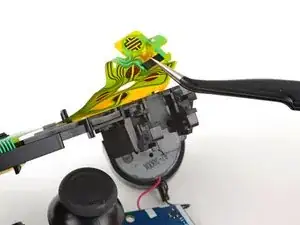

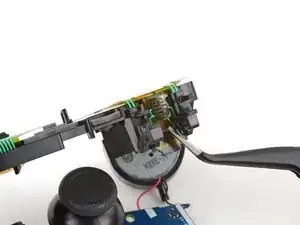

Шаг 27

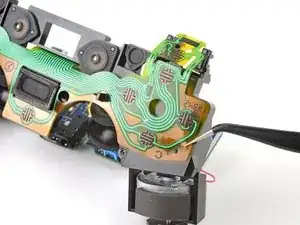

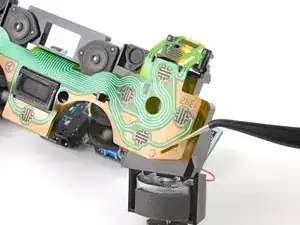

Используйте пинцет или наконечник лопатки, чтобы приподнять нижнюю сторону секции мембраны цепи кнопок R1 и R2.

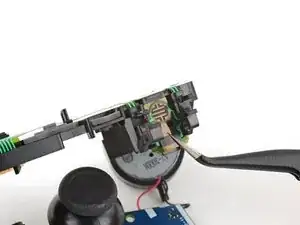

Просуньте мембрану через фиксирующий язычок на средней рамке.
При сборке просуньте мембрану в её паз, пока она не защёлкнется на фиксирующем язычке.

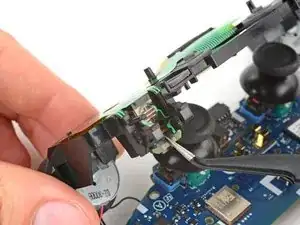

Шаг 28

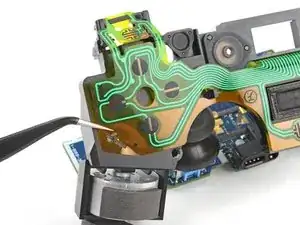

Используйте пинцет или наконечник лопатки, чтобы приподнять нижнюю сторону секции мембраны цепи кнопок L1 и L2.

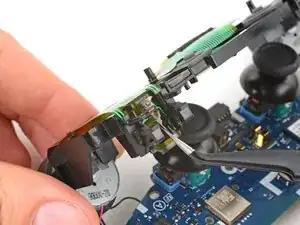

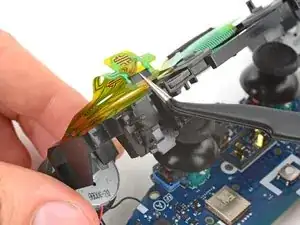

Просуньте мембрану через фиксирующий язычок на средней рамке.
При сборке просуньте мембрану в её паз, пока она не защёлкнется на фиксирующем язычке.
Шаг 29

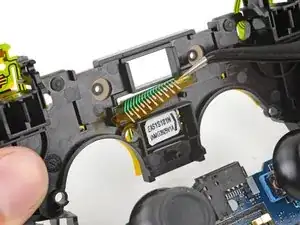

Отклейте и поднимите среднюю секцию мембраны цепи кнопок с её фиксирующих штифтов на задней стороне средней рамки.
Шаг 30


Переверните среднюю рамку так, чтобы мембрана цепи кнопок была обращена к вам.

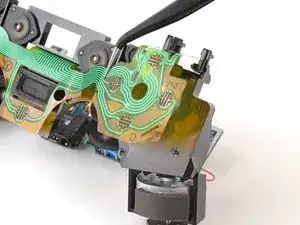

Отожмите правую половину мембраны цепи кнопок от двух фиксирующих штифтов на лицевой стороне средней рамки.
Шаг 31


Отожмите левую половину мембраны цепи кнопок от двух фиксирующих штифтов на лицевой стороне средней рамки.

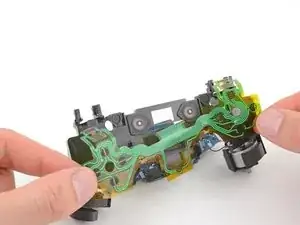

Шаг 32

Возьмитесь за каждую сторону мембраны цепи кнопок.
Протяните среднюю секцию мембраны через её вырез в средней рамке.
Снимите мембрану.
Заключение
Сравните новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить клейкую подложку с новой детали перед установкой.
Для сборки устройства выполните указанные действия в обратном порядке.
Отнесите электронный отход на переработку в центр с сертификатом R2 или e‑Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
