Замена платы с кнопками DualShock 4

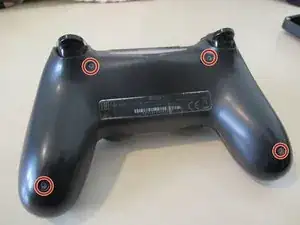

Открутите эти 4 винта PH0, чтобы открыть заднюю крышку.

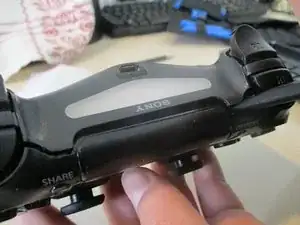

Аккуратно подденьте крышку с помощью лопатки. Потяните за заднюю часть, чтобы открыть корпус.

Будьте осторожны, чтобы не тянуть слишком сильно, так как там есть хрупкое соединение, соединяющее сборку световой панели.

Отключите шлейф световой панели.

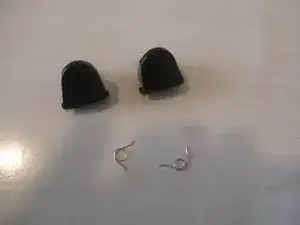

Обратите внимание, что при открытии корпуса могут упасть следующие части: триггер L2, триггер R2, 2 пружины триггеров. Если они не упадут, удалите их и сохраните в безопасном месте для дальнейшего использования.

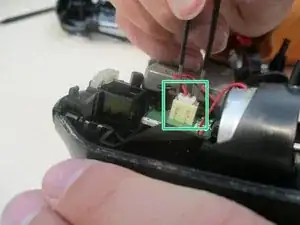

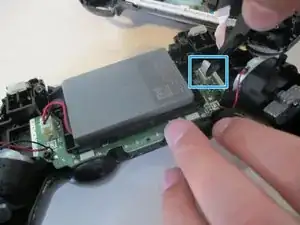

Отключите разъем батареи и извлеките батарею.

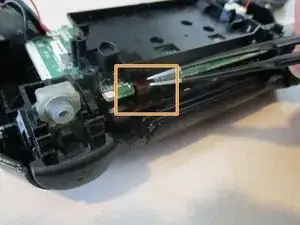

Также отключите кабель сенсорной панели. Аккуратно просуньте кабель через небольшое отверстие в пластиковом среднем корпусе.

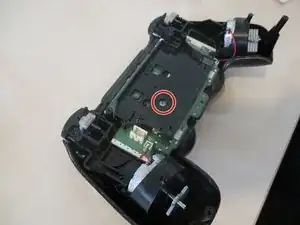

Удалите единственный винт PH1, который удерживает материнскую плату и средний корпус.

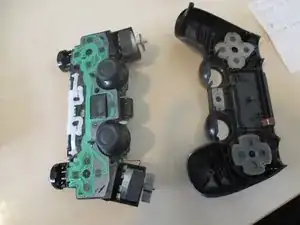

Снимите переднюю крышку со среднего корпуса. Если она застряла, вам, возможно, придется немного покачать стики.

Будьте осторожны при покачивании стиков и снятии крышки, так как вибрационные моторы, припаянные к плате, могут отсоединиться, что может быть очень раздражающе при сборке.

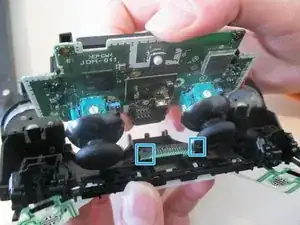

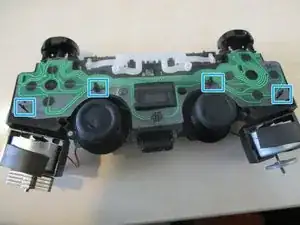

Начинайте снизу, аккуратно извлеките плату из этих 4 зацеплений. Она также может зацепиться за низ решетки динамика.

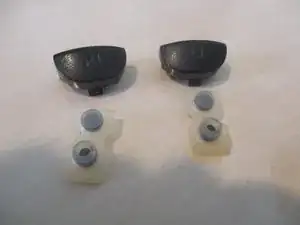

Затем удалите кнопки бампера и контактные подушки, потянув их наружу. Необходимо приложить небольшое усилие.

Верхняя часть вашего контроллера теперь должна выглядеть, как на фото 3. Затем отсоедините плату и с этой стороны.

Продолжение следует...

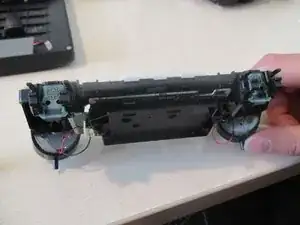

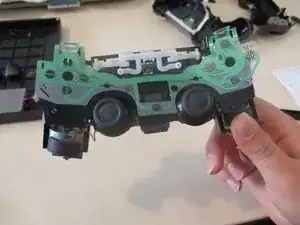

Теперь, когда ваш контроллер выглядит как на фото 1, откройте средний корпус частично.

Снова будьте осторожны, потому что вибрационные моторы крепко припаяны к плате.

Удалите ещё два зацепления на сторонах контактных контактов.

Аккуратно извлеките плату.

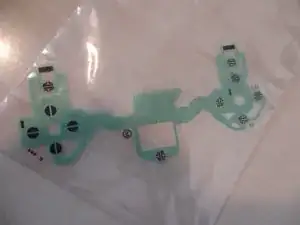

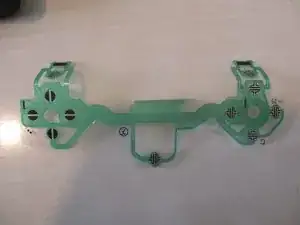

Возьмите вашу новую плату с кнопками и следуйте шагам в обратном порядке, чтобы собрать устройство обратно. Если вам нужна помощь с повторной установкой кнопок триггера (поверьте, это сложно сделать), следуйте этому руководству: Сборка триггеров PS4 Dualshock 4
