Замена OLED-экрана в сборе для Nintendo Switch OLED

Перед началом ремонта убедитесь, что устройство полностью выключено.

Нажмите и удерживайте маленькую круглую кнопку на задней стороне контроллера Joy‑Con.

Держась за кнопку, сдвиньте контроллер вверх.

Продолжайте сдвигать Joy‑Con вверх, пока он полностью не отсоединится от консоли.

Повторите тот же процесс для другого Joy‑Con.

Используйте отвертку Phillips или JIS, чтобы вынуть винт длиной 2 мм, фиксирующий верхнюю часть задней крышки к рамке.

Чтобы предотвратить срыв этих тугих винтов, приложите сильное давление вниз, работайте медленно и попробуйте другую JIS- или Phillips‑отвертку, если винты не выкручиваются.

Используйте отвертку Phillips, чтобы удалить два винта длиной 2 мм, фиксирующие нижнюю часть задней крышки к рамке.

Используйте отвертку Phillips, чтобы удалить винт длиной 3.8 мм, фиксирующий направляющую датчика правого Joy‑Con к задней крышке.

Чтобы предотвратить срыв этих тугих винтов, приложите сильное давление вниз, работайте медленно и при необходимости используйте другую JIS 000 или PH 000 отвертку, если винт не выкручивается.

Используйте отвертку Phillips, чтобы удалить винт длиной 3.8 мм, фиксирующий направляющую датчика левого Joy‑Con к задней крышке.

Поднимите подпорку (кикстенд) на задней стороне устройства пальцем.

Если в слоте microSD установлена карта microSD, извлеките её сейчас перед переходом к следующему шагу.

Используйте отвертку Y00, чтобы удалить два винта длиной 4.3 мм, фиксирующие заднюю крышку к рамке.

Поднимите заднюю крышку с верхней части устройства и снимите её.

Если возникают трудности со снятием крышки, используйте инструмент для открытия, чтобы поддеть пластиковые защёлки.

Используйте плоский конец лопатки, чтобы отделить угол ленты от экранирующей пластины.

Используйте пинцет или пальцы, чтобы отогнуть и удалить ленту.

Храните ленту в чистом месте для повторной установки.

Используйте пинцет или пальцы, чтобы поднять и отсоединить коаксиальный кабель основного Wi‑Fi-антенны.

При сборке эти разъёмы могут быть сложно подключать. По одному удерживайте каждый коннектор над его гнездом и нажмите плоским концом лопатки. Коннектор должен защёлкнуться на месте.

Используйте пинцет или пальцы, чтобы перераспределить коаксиальный кабель основной антенны через её направляющие в экранирующей пластине.

Используйте отвертку Phillips, чтобы удалить два винта длиной 4.4 мм, фиксирующие основную Wi‑Fi‑антенну к экранирующей пластине.

Вставьте инструмент для открытия между основной Wi‑Fi‑антенной и экранирующей пластиной.

Подденьте инструментом, чтобы отделить основную Wi‑Fi‑антенну от экранирующей пластины.

Снимите основную Wi‑Fi‑антенну.

С помощью пинцета или пальцев приподнимите и отсоедините коаксиальный кабель вторичной антенны Wi‑Fi.

Кончиком лопатки перенаправьте коаксиальный кабель вторичной антенны Wi‑Fi из её пазa в рамке.

Отверткой Phillips выкрутите винт 4,4 мм, фиксирующий вторичную антенну Wi‑Fi к защитной пластине.

Вставьте медиатор для вскрытия между вторичной антенной Wi‑Fi и защитной пластиной.

Подденьте медиатором, чтобы отделить вторичную антенну Wi‑Fi от защитной пластины.

Не пытайтесь полностью снять антенну — её коаксиальный кабель ещё проходит через рамку.

Кончиком лопатки выведите коаксиальный кабель вторичной антенны Wi‑Fi из его паза в рамке.

Снимите вторичную антенну Wi‑Fi.

Отверткой Phillips выкрутите шесть винтов 4,4 мм, фиксирующих защитную пластину к рамке.

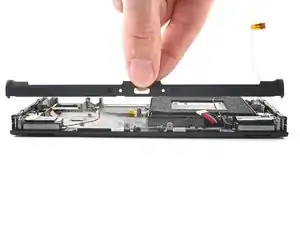

Пальцами приподнимите верхнюю часть защитной пластины и отведите её от рамки.

Вы можете почувствовать небольшое сопротивление. Это нормально — защитная пластина слабо приклеена к радиатору термопастой.

Снимите защитную пластину.

Между защитной пластиной и медной тепловой трубкой внизу находится толстый розовый слой термокомпаунда. При каждом снятии защитной пластины руководствуйтесь нашим руководством по термопасте для удаления старого термокомпаунда и нанесения подходящего состава, например термопасты или K5 Pro, при сборке.

Кончиком лопатки подденьте и отключите батарею.

Пинцетом или пальцами удалите кусочек ленты, закрывающий винт дочерней платы.

Отверткой Phillips выкрутите винт 4 мм, фиксирующий дочернюю плату к рамке.

Нижняя часть дочерней платы подключена к материнской плате прижимным разъёмом.

Вставьте лопатку между краем дочерней платы и материнской платой.

Подденьте лопаткой, чтобы отсоединить прижимной разъём и отделить дочернюю плату от рамки.

Снимите дочернюю плату.

Чтобы вновь прикрепить прижимные разъёмы подобного типа, аккуратно совместите и нажмите одну сторону до щёлчка, затем повторите с другой стороной. Не нажимайте посредине. Если разъём будет смещён, контакты могут согнуться и получить необратимое повреждение.

Отверткой Phillips выкрутите три винта 3 мм, фиксирующие радиатор к материнской плате.

Вставьте лопатку между кронштейном радиатора и материнской платой.

Подденьте лопаткой, чтобы отделить радиатор от материнской платы.

Вы можете почувствовать небольшое сопротивление. Это нормально — радиатор слабо приклеен к процессору термопастой.

Вставьте лопатку в зазор между вентилятором и радиатором.

Подденьте лопаткой, чтобы отделить радиатор от клея под ним.

Снимите радиатор.

Удалите старую термопасту с радиатора и процессора с помощью изопропилового спирта высокой концентрации (90% или больше) и микрофибровой ткани. Нанесите новую термопасту на процессор перед сборкой.

Кончиком лопатки, инструментом для вскрытия или ногтем отогните маленькую шарнирную защёлку на ZIF‑разъёме кабеля вентилятора.

Пинцетом вытяните кабель вентилятора прямо из его разъёма на материнской плате.

Отверткой Phillips выкрутите три винта 3 мм, фиксирующие вентилятор к рамке.

Используйте лопатку, чтобы поднять вентилятор прямо из рамки.

Снимите вентилятор.

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы перевернуть маленькую шарнирную защёлку ZIF-разъёма платы кнопки питания вверх.

Используйте пинцет, чтобы выдернуть кабель платы кнопки питания прямо из её разъёма на материнской плате.

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы перевернуть маленькую шарнирную защёлку ZIF-разъёма направляющей датчика правого Joy‑Con вверх.

Используйте пинцет, чтобы выдернуть кабель направляющей датчика правого Joy‑Con прямо из её разъёма на материнской плате.

Используйте крестовую отвёртку, чтобы удалить два винта 3,8 мм, крепящих направляющую датчика левого Joy‑Con к рамке.

Снимите направляющую датчика правого Joy‑Con.

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы перевернуть шарнирную защёлку ZIF‑разъёма дисплея вверх.

Используйте пинцет, чтобы выдернуть кабель дисплея прямо из его разъёма на материнской плате.

Используйте пинцет или пальцы, чтобы вытащить JST‑разъём левого динамика из его гнезда.

Используйте пинцет или пальцы, чтобы вытащить JST‑разъём правого динамика из его гнезда.

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы перевернуть маленькую шарнирную защёлку ZIF‑разъёма направляющей датчика правого Joy‑Con вверх.

Используйте пинцет, чтобы выдернуть кабель направляющей датчика правого Joy‑Con прямо из её разъёма на материнской плате.

Используйте крестовую отвёртку, чтобы удалить пять винтов, крепящих среднюю рамку к рамке:

Три винта 3 мм

Два винта 4,4 мм

Вставьте лопатку между материнской платой и рамкой.

Подденьте лопаткой, чтобы отделить материнскую плату от рамки.

Снимите материнскую плату.

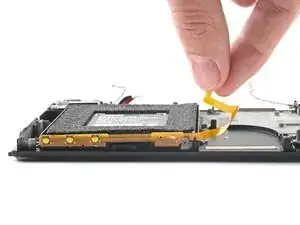

Используйте пальцы, чтобы аккуратно отлепить кабель направляющей датчика левого Joy‑Con от рамки.

Используйте крестовую отвёртку, чтобы удалить винт 3,8 мм, крепящий направляющую датчика левого Joy‑Con к рамке.

Снимите направляющую датчика левого Joy‑Con.

Используйте крестовую отвёртку, чтобы удалить два винта 3 мм, крепящих нижнюю направляющую к рамке.

Снимите нижнюю направляющую.

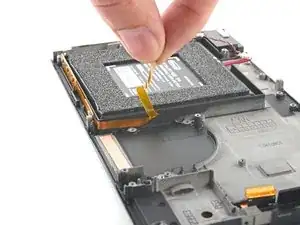

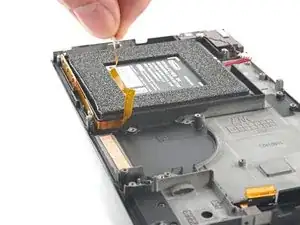

Используйте пальцы, чтобы аккуратно отлепить кабель кнопки питания от рамки.

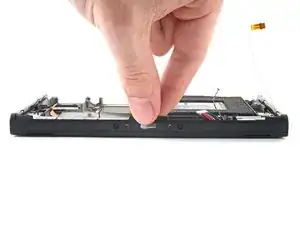

Используйте пальцы, чтобы вытащить плату кнопки питания из её пластиковых посадочных мест в рамке.

Снимите плату кнопки питания.

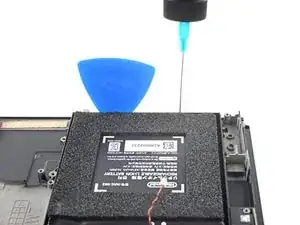

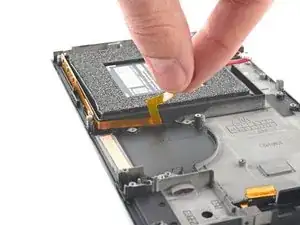

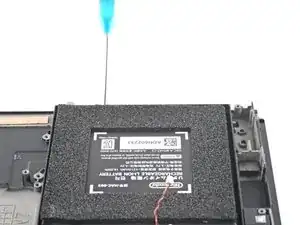

Нанесите несколько капель растворителя для клея или изопропилового спирта высокой концентрации (90% и выше) внутрь отсека батареи вдоль верхнего края, чтобы ослабить клей.

Если вы используете растворитель для клея, сначала выполните эти подготовительные шаги.

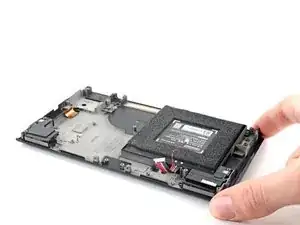

Наклоните верхний край устройства вверх, чтобы изопропиловый спирт попал под аккумулятор.

Удерживайте 1–2 минуты, чтобы спирт ослабил клей.

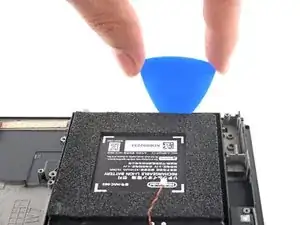

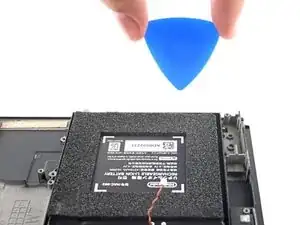

Вставьте медиатор для вскрытия в зазор между аккумулятором и стенкой отсека для батареи.

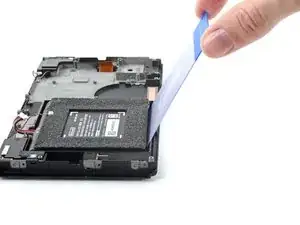

Осторожно подденьте кончиком медиатора аккумулятор и проведите им вдоль кромки, чтобы начать разрезать клей.

Будьте осторожны, не проколите и не согните аккумулятор инструментом — проколотый или согнутый аккумулятор может вытекать опасные химикаты или вызвать пожар.

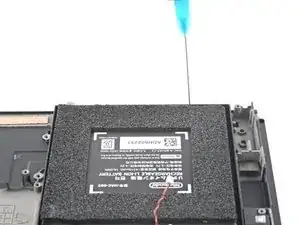

Оставьте медиатор на месте и нанесите ещё несколько капель удалителя клея или изопропилового спирта в отсек для батареи.

Наклоните верхний край устройства вверх и подождите 1–2 минуты, чтобы спирт ослабил клей.

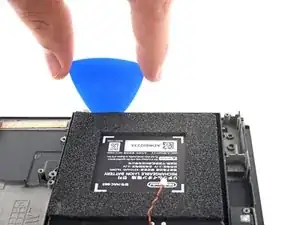

Продолжайте продвигать медиатор глубже вдоль верхнего края аккумулятора, разрезая больше клея под ним.

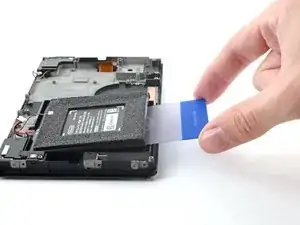

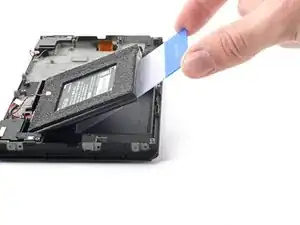

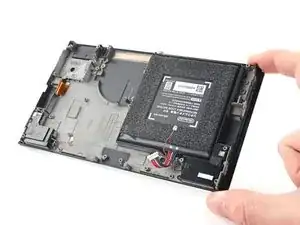

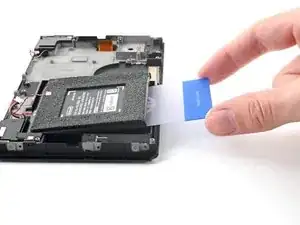

Когда появится достаточно места, вставьте пластиковую карту под аккумулятор и медленно подденьте аккумулятор вверх.

При затруднениях при поддевании нанесите ещё изопропилового спирта.

Не сгибайте аккумулятор при поддевании.

Подденьте аккумулятор пластиковой картой, чтобы полностью отделить клей от аккумулятора.

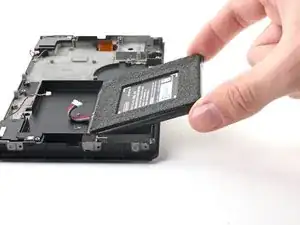

Снимите аккумулятор.

Используйте удалитель клея или изопропиловый спирт и микрофибровую тряпку, чтобы очистить остатки клея в отсеке перед установкой нового аккумулятора.

Если ваш новый аккумулятор не поставляется с предварительно установленным клеем, следуйте этому руководству, чтобы установить заранее вырезанный клей на нижней стороне аккумулятора.

Не используйте аккумулятор повторно после его удаления — это может представлять опасность. Замените его на новый аккумулятор.

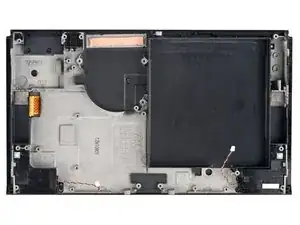

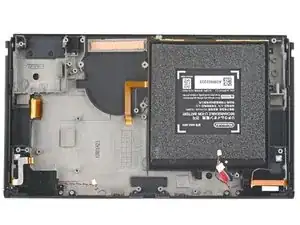

Теперь у вас осталась только сборка OLED-экрана.
