Подготовка к пересборке корпуса

Перед началом работы переключите питание в положение ВЫКЛ и отключите все кабели.

Если в устройстве установлена игровая картридж, извлеките её.

Поскольку во время ремонта Game Boy будет лежать лицевой стороной вниз, положите его на чистую ткань для защиты.

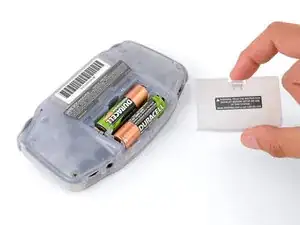

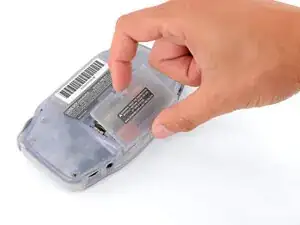

Освободите защёлку крышки отсека для батареек пальцем и отведите крышку от корпуса, чтобы снять её.

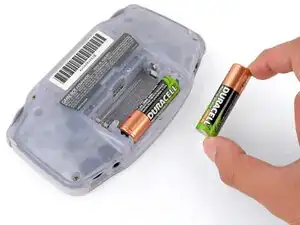

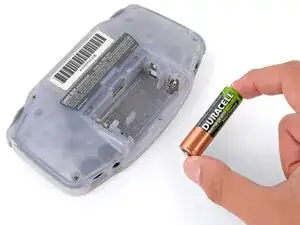

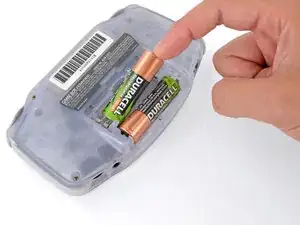

Извлеките две батарейки AA.

Если металлические контакты корродированы, следуйте этом руководству для их очистки — для лучшего доступа можно снять заднюю панель корпуса.

Удалите семь винтов, фиксирующих заднюю панель корпуса:

Шесть трёхлопастных винтов Y0 длиной 9.4 мм

Один винт JIS 1 длиной 8.5 мм

В крайнем случае можно попробовать использовать обычную отвёртку Phillips, но вы рискуете повредить или сорвать головки винтов. Сильно надавите на отвёртку и поворачивайте медленно.

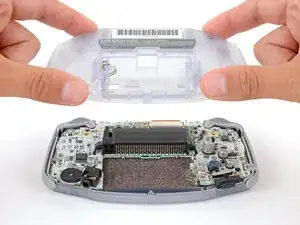

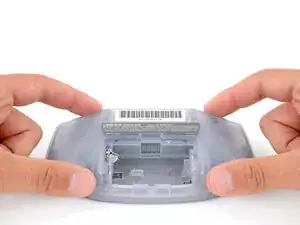

Поднимите заднюю панель строго вверх и снимите её.

Поднимите кнопки-плечи (L и R) строго вверх, чтобы снять их.

Поднимите и снимите боковые накладки.

Поднимите и снимите крышку переключателя питания.

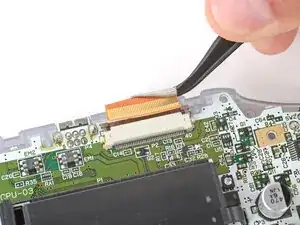

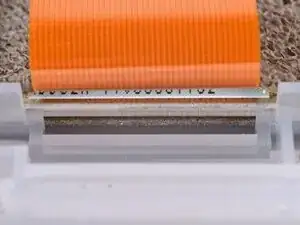

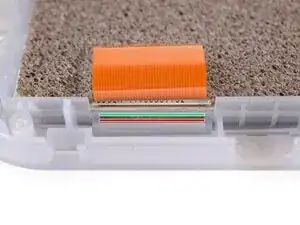

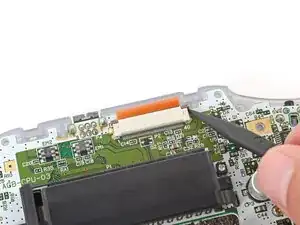

Используйте острый конец лопатки, чтобы полностью поднять обе фиксирующие защёлки по обе стороны разъёма шлейфа экрана.

Вы должны почувствовать щелчок, когда защёлка перейдёт в разблокированное положение. Не нажимайте слишком сильно, иначе защёлка может полностью выскользнуть из разъёма.

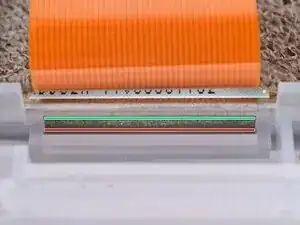

Используйте пинцет, чтобы выдвинуть шлейф прямо из его гнезда.

Шлейф должен выскочить практически без усилий. Если есть сопротивление, возможно, защёлка не полностью разблокирована.

Используйте отвёртку JIS 1, чтобы открутить три винта длиной 7 мм, фиксирующие материнскую плату.

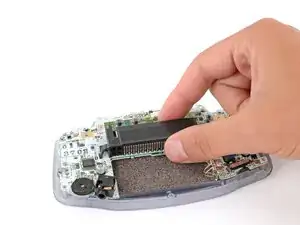

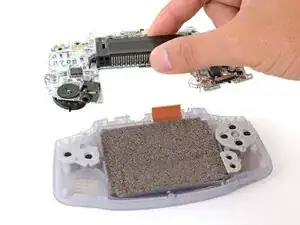

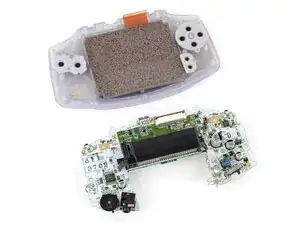

Схватите считыватель картриджей пальцами и поднимите материнскую плату строго вверх, чтобы вынуть её.

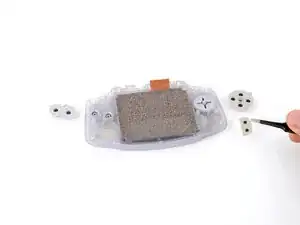

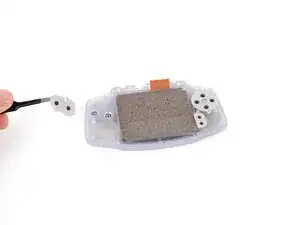

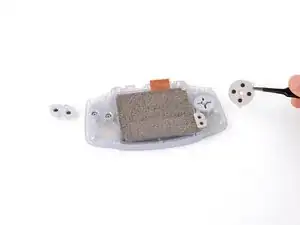

Используйте пинцет или пальцы, чтобы снять силиконовые прокладки, закрывающие кнопки действия (A и B), крестовину и кнопки Start/Select.

Если какие‑то прокладки отсутствуют, они могли прилипнуть к соответствующим посадочным местам на материнской плате.

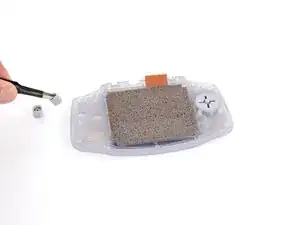

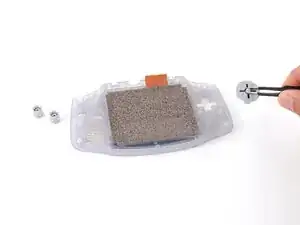

Используйте пинцет или пальцы, чтобы снять кнопки действия (A + B) и крестовину.

Кнопки Start/Select входят в состав силиконовой прокладки — дополнительных кнопок снимать не нужно.

Перед тем как поддеть экран, обратите внимание, где следует вставлять инструмент:

Между экраном и его уплотнителем есть зазор. Вставляйте инструмент сюда (под экран), чтобы максимально сохранить уплотнитель.

Между уплотнителем и корпусом есть зазор. Не вставляйте инструмент сюда, иначе вы можете повредить уплотнитель.

При снятии экрана будьте осторожны, чтобы не повредить и не растянуть клеевой уплотнитель, крепящий его к корпусу.

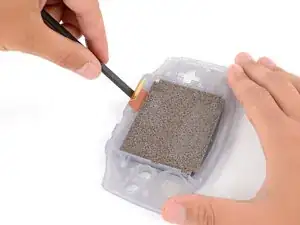

Вставьте плоский конец лопатки под экран и аккуратно подденьте экран. Применяйте постоянное, равномерное усилие, чтобы клей равномерно отделялся.

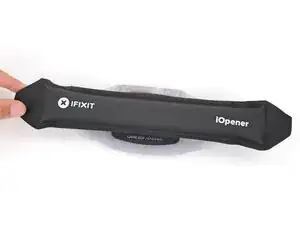

Если экран не поддается, переверните Game Boy и приложите к экрану разогретый iOpener на две минуты, чтобы размягчить клей. В качестве альтернативы можно использовать фен на низком нагреве — будьте осторожны, чтобы не перегреть устройство, иначе пластик может деформироваться.

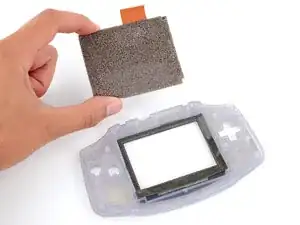

Аккуратно приподнимите экран и снимите его.
