Снятие кнопок плеча, боковых накладок и крышки переключателя питания
В этом руководстве показано, как снять кнопки плеча (L + R), боковые накладки и крышку переключателя питания в Game Boy Advance.
Шаг 1

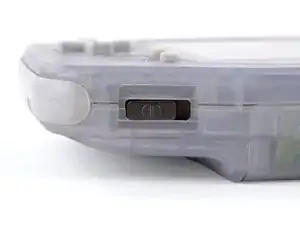

Перед работой с Game Boy переведите переключатель питания в положение OFF и отключите все кабели.
Если в устройстве установлена игровая картридж, извлеките её.

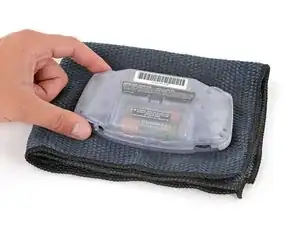

Поскольку большинство ремонта будет выполняться при размещённом экраном вниз Game Boy, положите его на чистую ткань для защиты.
Шаг 2

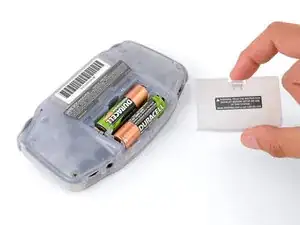

Отожмите защёлку крышки батарей пальцем и отведите крышку от Game Boy, чтобы снять её.
При сборке вставьте выступы на нижнем крае крышки в соответствующие вырезы и нажмите крышку на место.
Шаг 3

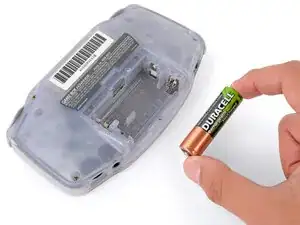

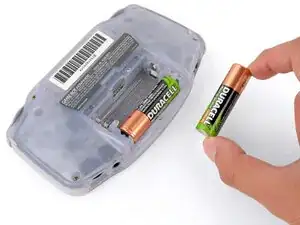

Извлеките две батарейки AA.
Если металлические клеммы корродировали, следуйте этому руководству для их очистки.

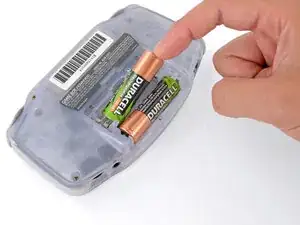

При установке батареек ориентируйте их согласно схеме в отсеке для батареек.
Шаг 4

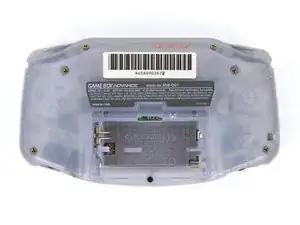

Снимите семь винтов, фиксирующих заднюю панель:
Шесть винтов tri‑point Y0 длиной 9.4 мм
Один винт JIS 1 длиной 8.5 мм
В крайнем случае можно попытаться использовать обычную крестообразную отвертку, но вы рискуете повредить или сорвать шлицы винтов. Сильно надавите на отвертку и вращайте медленно.
Шаг 5

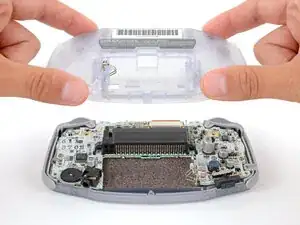

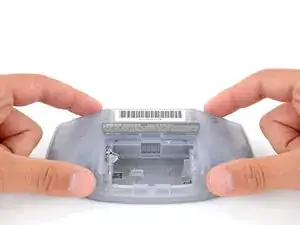

Поднимите заднюю панель строго вверх и снимите её.
При сборке плотно сожмите панель по краям и убедитесь, что кнопки плеча и накладки правильно установлены без больших зазоров. Осторожно проверьте кнопки, чтобы убедиться, что всё работает правильно.
Шаг 6

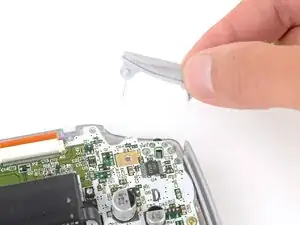

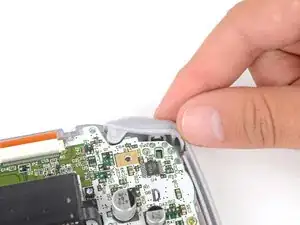

Поднимите кнопки плеча (то есть кнопки L и R) строго вверх, чтобы снять их.
При сборке:
Поскольку Game Boy лежит вверх тормашками, кнопка L устанавливается на вашу правую сторону, а кнопка R — на вашу левую сторону.
Вставьте кнопки на место, убедившись, что штифт на кнопке входит в круглое вырез и сама кнопка находится над механизмом кнопки.
Кнопки плеча располагаются на внутреннем краю боковых накладок.
Осторожно проверьте кнопки, чтобы убедиться, что они работают правильно. Если нет, переставьте их и убедитесь, что металлические рычаги не застряли под платой в неправильном положении.
Шаг 7

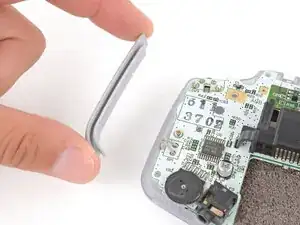

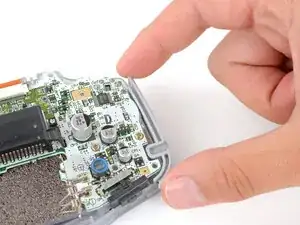

Снимите боковые накладки.
Шаг 8

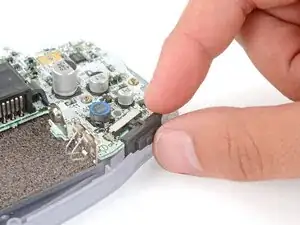

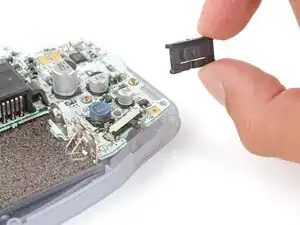

Снимите крышку переключателя питания.
При сборке убедитесь, что крышка переключателя правильно защёлкнута вокруг рычага механизма переключателя.
Перевод руководства с ifixit.com
