Замена микрофона Nintendo 3DS XL

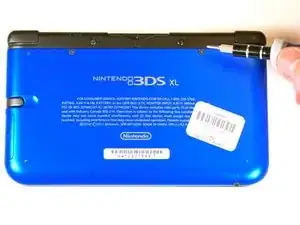

Ослабьте два винта Филлипс #00 длиной 4,2 мм, расположенных в верхней части задней крышки.

На винтах установлены фиксирующие шайбы, предотвращающие выпадение винтов с задней крышки. Оставьте эти фиксирующие шайбы на винтах; для этого руководства по ремонту не требуется снимать шайбы.

Держите устройство так, чтобы крышка была сверху.

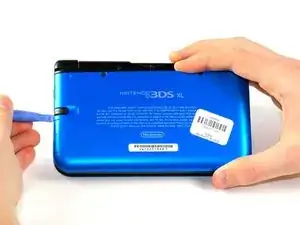

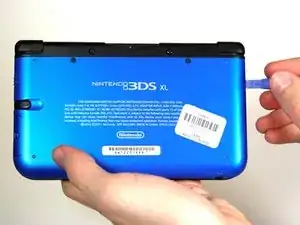

Используя пластиковый инструмент для вскрытия, подденьте крышку, начиная с верхнего правого угла.

Держите край крышки, чтобы она не прикрепилась обратно.

Ищите небольшой участок под отделением для стилуса. Подденьте крышку в этой точке, если она ещё прикреплена.

Снимите крышку устройства и отложите в сторону.

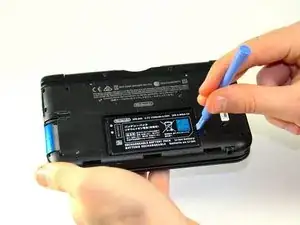

Вставьте пластиковый инструмент для вскрытия в отверстие, расположенное на правой стороне батареи.

Отожмите батарею от нижнего корпуса.

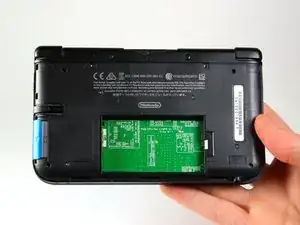

Поднимите батарею из корпуса и отложите в сторону.

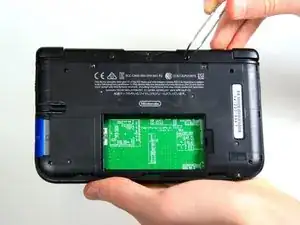

Пинцетом вытяните резиновые буферы, расположенные в верхней части устройства по обе стороны от отсека для картриджа.

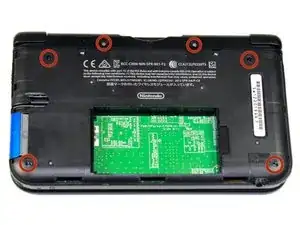

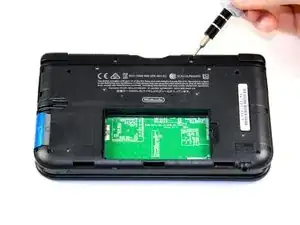

Удалите шесть винтов длиной 6,2 мм, используя отвёртку Филлипс #000.

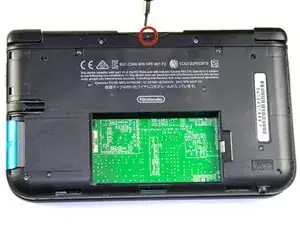

Удалите винт длиной 2,3 мм, расположенный над слотом для картриджа, отвёрткой Филлипс #000.

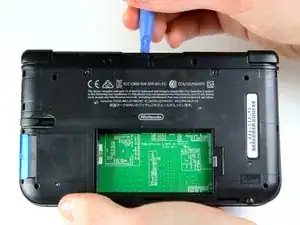

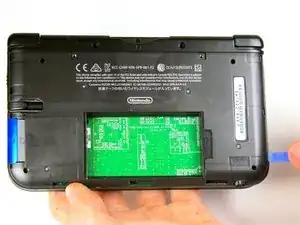

Пластиковым инструментом для вскрытия подденьте нижний корпус, начиная с нижнего края и продвигаясь по периметру.

Два ленточных кабеля соединяют корпус с платой. Будьте осторожны, чтобы не тянуть корпус слишком сильно и не порвать ленточные кабели.

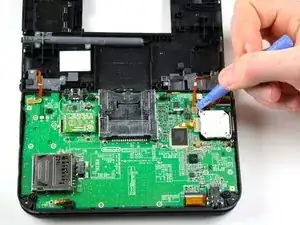

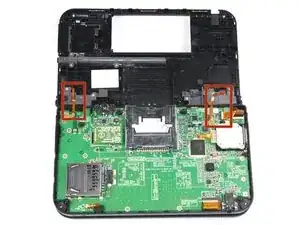

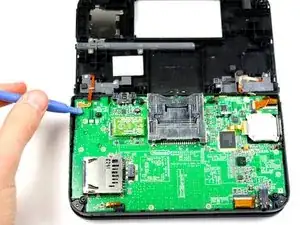

Снимите ленточные кабели, расположенные под левым и правым буферами, поддев основание кабелей пластиковым инструментом для вскрытия.

Полностью снимите нижний корпус с остальной части устройства и отложите в сторону.

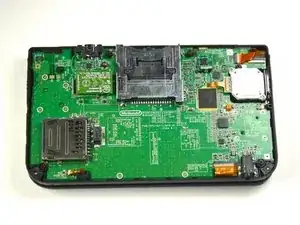

Расположите устройство так, чтобы слот для картриджа находился вверху.

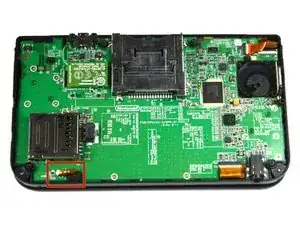

Найдите микрофон в нижнем левом углу.

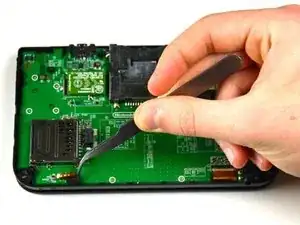

Пинцетом извлеките микрофон.

К материнской плате будет подключена ленточная плата, соединяющая микрофон.

Плоской стороной медиатора (лопатки) аккуратно приподнимите язычок и снимите ленточный кабель.

Подсоединённый микрофон теперь можно удалить.
