Замена крышки карты памяти 3DS XL

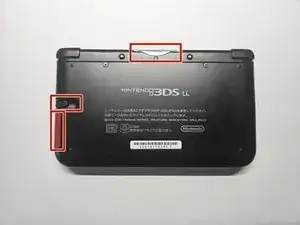

Если в консоли установлены стилус, карта памяти или игровой картридж, извлеките их

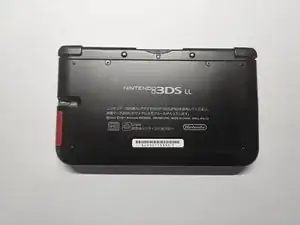

Ослабьте два винта #0 Phillips длиной 4,2 мм, расположенные вверху задней крышки

На винтах установлены стопорные шайбы, предотвращающие их выпадение. Оставьте эти шайбы на винтах; в этой инструкции их снимать не нужно.

Используя пластиковую открывалку, снимите крышку, начиная с правого верхнего угла.

Найдите небольшой участок под отсеком для стилуса. Подденьте крышку в этом месте, если она ещё прикреплена.

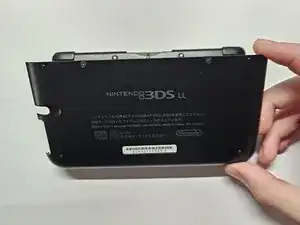

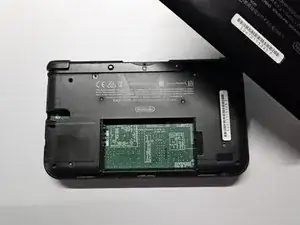

Снимите крышку устройства и отложите в сторону.

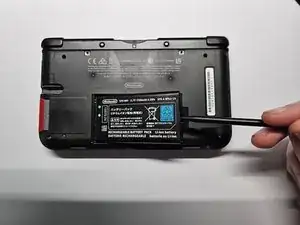

Вставьте пластиковую открывалку в отверстие, расположенное с правой стороны от батареи.

Подденьте батарею, чтобы отсоединить её от нижнего корпуса.

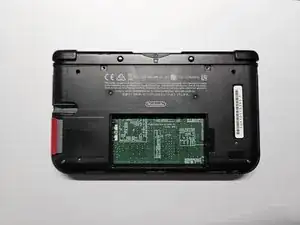

Поднимите батарею и извлеките её, затем отложите в сторону.

Используя пинцет, извлеките резиновые заглушки, расположенные вверху устройства по обе стороны от отсека для игрового картриджа.

Отвинтите шесть винтов длиной 6,2 мм с помощью отвёртки Phillips #00

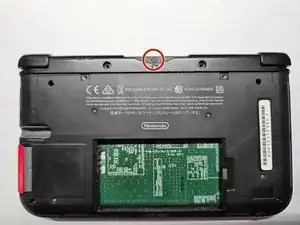

Отвинтите винт длиной 2,3 мм, расположенный над слотом для игрового картриджа, с помощью отвёртки Phillips #00.

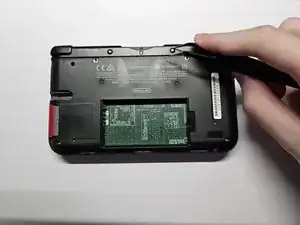

Пластиковой открывалкой подденьте нижний корпус, начиная с нижнего края, и продолжайте обходить периметр корпуса.

Корпус соединён с печатной платой двумя ленточными шлейфами. Будьте осторожны, чтобы не оторвать их при снятии корпуса.

Отсоедините ленточные шлейфы, расположенные под левым и правым бамперами, поддев их основание пластиковой открывалкой.

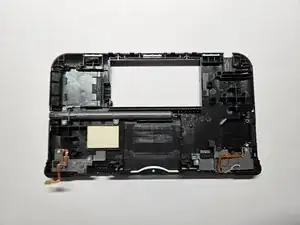

Полностью снимите верхнюю часть корпуса и отложите её в сторону.

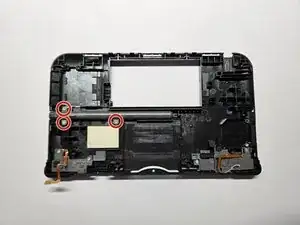

Отвинтите три золотистых винта длиной 2,3 мм, расположенные вокруг отсека для стилуса, с помощью отвёртки Phillips #00.

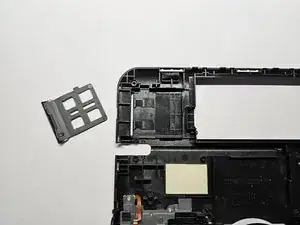

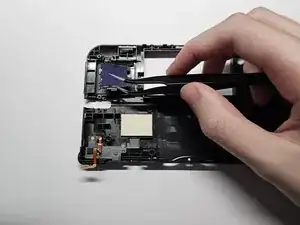

Используя открывалку, поднимите тонкую металлическую пластину над крышкой слота SD-карты.

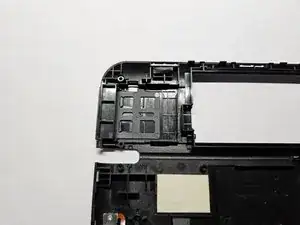

Слегка согните силиконовую (светло-серую) часть и вытяните крышку из корпуса.
