Замена сенсорного экрана Nintendo 3DS XL

Ослабьте два винта Phillips #00 длиной 4.2 мм, расположенных в верхней части задней крышки.

На винтах установлены фиксирующие шайбы, которые не позволяют винтам выпадать из задней крышки. Оставьте эти фиксирующие шайбы на винтах; для этого руководства по ремонту снимать шайбы не нужно.

Держите устройство так, чтобы крышка была сверху.

Используя пластиковый инструмент для вскрытия, отожмите крышку, начиная с верхнего правого угла.

Держите край крышки, чтобы она не защёлкивалась обратно.

Ищите небольшой участок под отсеком для стилуса. Подденьте крышку в этой точке, если она ещё прикреплена.

Снимите крышку устройства и отложите в сторону.

Вставьте пластиковый инструмент в зазор, расположенный с правой стороны аккумулятора.

Отожмите аккумулятор от нижнего корпуса.

Поднимите аккумулятор из отсека и отложите в сторону.

С помощью пинцета извлеките резиновые буферы, которые расположены в верхней части устройства по обе стороны от отсека для игровой картриджа.

Снимите шесть винтов 6.2 мм, используя отвертку Phillips #00.

Снимите винт 2.3 мм, расположенный над слотом для картриджа, с помощью отвертки Phillips #00.

Убедитесь, что SD-карта извлечена. Пластиковым инструментом для вскрытия подденьте нижний корпус, начиная с нижнего края и продвигаясь по периметру.

Два ленточных кабеля соединяют корпус с платой. Будьте осторожны, не тяните корпус слишком сильно, чтобы не порвать ленточные кабели.

Снимите ленточные кабели, расположенные под левым и правым буферами, поддев основание кабелей пластиковым инструментом для вскрытия.

Полностью снимите нижний корпус с остальной части устройства и отложите в сторону.

Расположите устройство так, чтобы слот для картриджа был сверху.

Найдите круговую панель (circle pad) с правой стороны устройства.

Снимите два винта 7.5 мм в верхнем левом и нижнем правом углах.

Пластиковым инструментом для вскрытия аккуратно снимите джойстик круговой панели.

Не прикладывайте чрезмерную силу пластиковым инструментом. Ленточный кабель соединяет джойстик круговой панели с материнской платой и останется прикреплённым.

Между джойстиком круговой панели и самой панелью находится свободная шайба. Будьте осторожны и не потеряйте её.

Плоской стороной лопатки аккуратно поднимите фиксирующий язычок, который крепит ленточный кабель круговой панели к материнской плате.

Снимите ленточный кабель и джойстик круговой панели.

(на фото не показано) Чтобы снять джойстик круговой панели, снимите тонкое пластиковое кольцо под задней частью панели и отложите его. Затем поверните панель, чтобы она вышла из посадочного места.

Расположите устройство так, чтобы слот для картриджа был сверху.

Найдите ИК-плату, расположенную в верхней правой части материнской платы.

ИК-плата в этих фотографиях установлена вверх дном по ошибке. Установка её таким образом приведёт к тому, что ваша DS не запустится. Обратите внимание на ориентацию ИК-платы перед её снятием и установите её в том же положении при обратной сборке.

Снимите ИК-плату пластиковым инструментом для вскрытия, вставив инструмент под плату и аккуратно поддев её вверх.

Пластиковым инструментом для вскрытия подденьте плату Wi‑Fi.

Плата Wi‑Fi будет по-прежнему подключена проводом, и полностью снимать её на этом этапе не обязательно. Просто отведите её в сторону.

Найдите переключатель громкости на правой стороне материнской платы рядом с джойстиком круговой панели.

С помощью пинцета аккуратно извлеките плату громкости из корпуса. Она останется подключённой к материнской плате ленточным кабелем.

Плоской стороной лопатки аккуратно поднимите язычок, который фиксирует ленточный кабель платы громкости к материнской плате.

Снимите плату громкости и отложите в сторону.

Удалите черные пластиковые детали из нижних левых и правых углов, используя пальцы или пинцет.

Вы также можете легко извлечь эти детали, аккуратно перевернув 3DS и удерживая его вниз головой. Они обычно выпадают сами по себе, но не потеряйте их!

Плоской стороной лопатки аккуратно приподнимите защелку, которая удерживает две меньшие ленточные шлейфы на плате.

Эти защелки расположены в верхней правой и нижней правой части платы.

Отсоедините шлейфы от защелки.

Плоской стороной лопатки аккуратно приподнимите защелки, которые удерживают более широкие ленточные шлейфы на плате.

Для более широких шлейфов убедитесь, что приподнимаете защелки со стороны белой стороны.

Отсоедините шлейфы от открытых защелок.

Плоской стороной лопатки аккуратно приподнимите защелку, которая удерживает шлейф на плате.

Для этой защелки приподнимайте со стороны черной стороны.

Отсоедините шлейф от защелки.

Сборка: Этот широкий шлейф — тот, у которого есть ЧЕРНАЯ ПОЛОСА, и при сборке он должен располагаться на верхней (видимой) стороне платы.

Снимите десять винтов длиной 3,0 мм, расположенных по периметру лицевой части платы.

Материнская плата всё ещё будет прикреплена в правом верхнем углу, поэтому пока не отсоединяйте её полностью.

Осторожно приподнимите плату прямо вверх только настолько, чтобы освободить два пластиковых крепления, расположенных рядом с верхними углами разъема картриджа.

Аккуратно переверните плату через верхнюю сторону.

Плоской стороной лопатки аккуратно приподнимите защелку, которая удерживает более широкий шлейф в верхней правой части на плате.

Убедитесь, что приподнимаете защелку со стороны белой стороны.

Отсоедините шлейф от открытой защелки.

Отложите материнскую плату в сторону.

Откройте шарнир устройства.

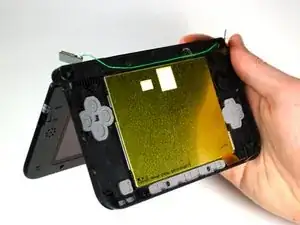

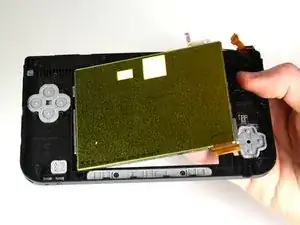

Осторожно нажмите вверх на сенсорный экран, пока он не отделится от корпуса.

Если вы заменяете сборку сенсорного экрана (цифровой стекло и дисплей), это последний шаг. Продолжайте на следующий шаг, если вы заменяете дисплей отдельно от дигитайзера.

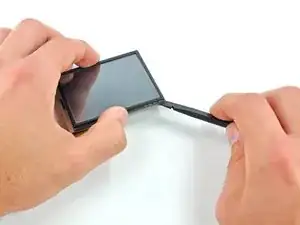

Начиная с нижнего правого угла, вставьте плоский конец лопатки между дигитайзером и рамкой ЖК и осторожно подденьте сенсорный экран, чтобы отделить его от ЖК.

Не проводите лопаткой вдоль стороны сборки дисплея, чтобы освободить дигитайзер. Две части сборки дисплея скреплены относительно слабой клейкой лентой, и проведение лопаткой между ними может запутать или повредить ленту.

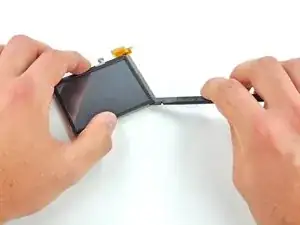

Вставьте лопатку в верхний правый угол между двумя частями и подденьте дигитайзер, чтобы отделить его от рамки ЖК.

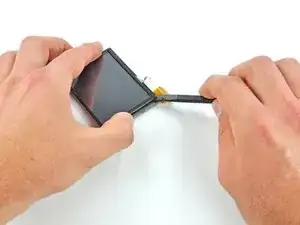

Повторите описанную выше процедуру для остальных двух углов, чтобы поддеть дигитайзер и отделить его от рамки ЖК.

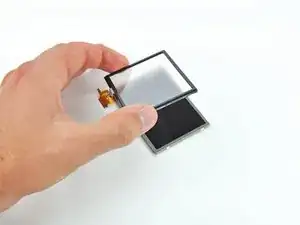

Осторожно приподнимите дигитайзер, чтобы полностью отделить его от нижнего ЖК.

Если в комплекте с вашим заменяемым дигитайзером нет нового клея, используйте тонкую двустороннюю липкую ленту.
