Замена D-педали Nintendo 3DS 2015

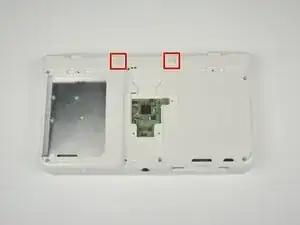

Открутите два винта Phillips №1 длиной 3 мм вдоль верхнего края устройства.

Резьба винтов на задней панели легко срывается. Действуйте медленно и надавливайте плотно.

Винты на задней панели зафиксированы стопорными шайбами, поэтому они не выпадут из панели.

Оттяните наружу и на себя язычки передней лицевой панели в верхних углах.

Вытяните лицевую панель вверх и из пазов на нижнем краю устройства.

Отложите заднюю панель в сторону.

Вставьте пластиковую инструмент в выемку в верхней части батареи.

Подденьте батарею пластиковым инструментом и поднимите её.

Открутите три винта Y0 длиной 3 мм вдоль правого и нижнего краев считывателя карт памяти SD.

После удаления винтов нижняя часть считывателя SD-карты должна немного выскочить.

Осторожно потяните за край считывателя SD-карты с двумя отверстиями, чтобы освободить язычок в верхней части считывателя.

Не извлекайте полностью считыватель SD-карты из устройства. Под ним подключён ленточный кабель.

Поверните устройство так, чтобы разъём питания был обращён к вам.

Аккуратно поднимите считыватель SD-карты.

Пластиковым инструментом отсоедините ленточный кабель SD-карты от разъёма на материнской плате.

Выньте считыватель SD-карты из нижнего корпуса.

Поверните устройство так, чтобы слот для картриджей был обращён к вам.

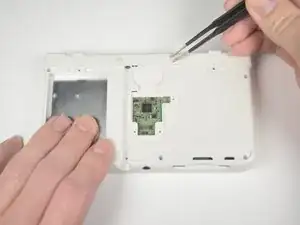

Пинцетом снимите две резиновые заглушки в верхней части устройства.

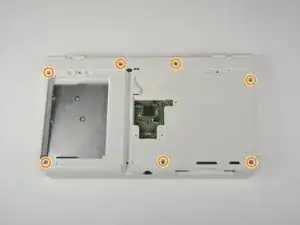

Открутите семь винтов Phillips №00 длиной 6 мм в верхней и нижней части 3DS.

Аккуратно приподнимите верхний край нижнего корпуса 3DS.

Не отрывайте полностью нижний корпус, вы можете повредить соединения. Сначала необходимо отключить ленточные кабели.

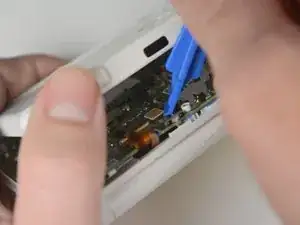

Пластиковым инструментом подденьте разъём ленточного кабеля под правым триггером.

Пластиковым инструментом подденьте разъём ленточного кабеля под крышкой инфракрасного приёмника.

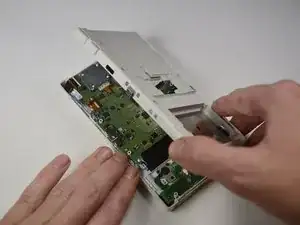

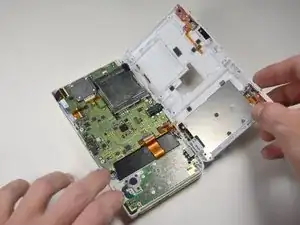

Медленно откройте устройство с верхнего края. Будьте осторожны, чтобы не натянуть ленточный кабель, подключённый вблизи нижнего края устройства.

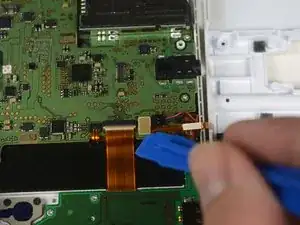

Пластиковым инструментом отсоедините последний ленточный кабель, соединённый с нижним корпусом.

Найдите считыватель картриджа в правом нижнем углу материнской платы.

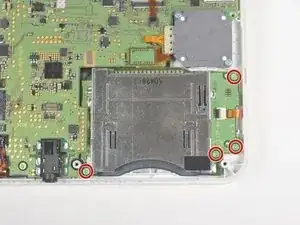

Открутите четыре винта Phillips №00 длиной 3 мм вдоль края считывателя картриджа.

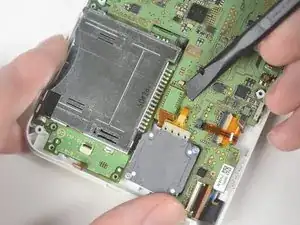

Пластиковым инструментом поднимите чёрную защёлку разъёма ZIF на правой стороне считывателя.

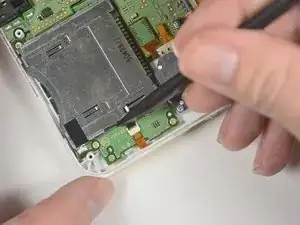

Плоской стороной лопатки отсоедините ленточный кабель от разъёма, расположенного слева от джойстика.

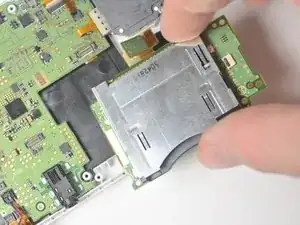

Возьмитесь за правый край считывателя картриджа и выньте его из устройства, следя за тем, чтобы ленточные кабели не зацепились.

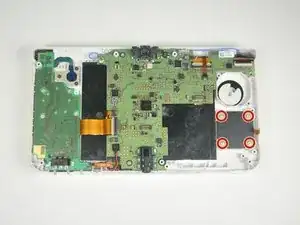

Открутите четыре винта Phillips №00 длиной 3 мм, расположенных в углах платы D-педали.

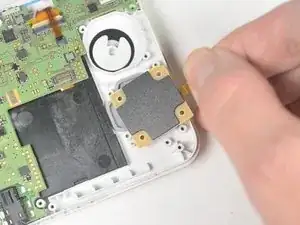

Выньте плату D-педали из устройства.

Выньте резиновую прокладку, расположенную под D-педалью.

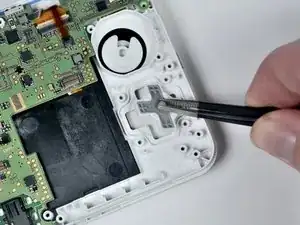

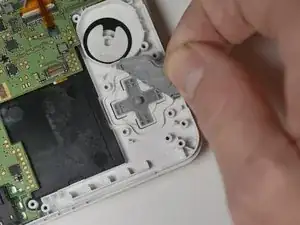

Извлеките D-педаль из устройства с помощью пинцета.
