Замена левого плечевого кнопки (L) в Nintendo 3DS XL
Если вы заметили, что левая плечевая кнопка на вашей Nintendo 3DS перестала регистрировать нажатия, причиной может быть неисправный левый бустер и/или ленточный кабель. Со временем сборка левого бустера и ленточный кабель могут износиться или повредиться, что приводит к сбою работы кнопки. В этом руководстве мы приведём необходимые шаги для замены левого бустера и левого ленточного кабеля на вашей 3DS. Следуя этим инструкциям, вы сможете восстановить работу левой плечевой кнопки и снова наслаждаться игрой.
Шаг 1

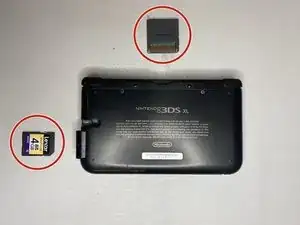

Извлеките карту SD и картридж с игрой из устройства.
Шаг 2
Найдите панель крышки батареи на задней стороне устройства.
Открутите два винта на панели крышки батареи крестовой отвёрткой Phillips #00.
Снимите батарею и панель крышки батареи.
Шаг 3

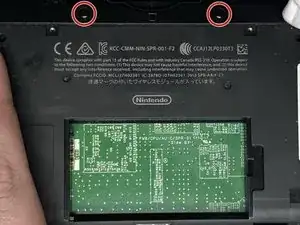

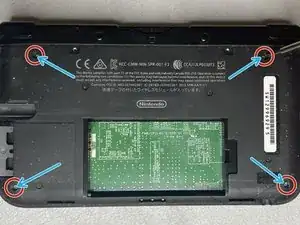

Открутите четыре винта на панели батареи с помощью крестовой отвёртки Phillips #00.
Шаг 4

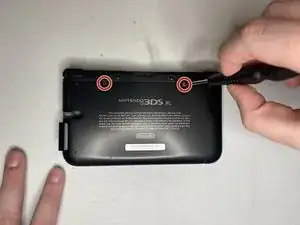

Найдите две заглушки винтов на нижней части задней панели, около середины устройства.
Эти наклеивающиеся заглушки небольшие, круглые и выполнены из резины или пластика.
Вставьте наконечник плоской отвёртки или лопатки и аккуратно подденьте заглушку, приложив усилие вверх.
Возможно, придётся слегка покачивать инструментом взад-вперёд, чтобы ослабить заглушки.
Удалите два винта, находящиеся под заглушками, используя крестовую отвёртку Phillips #00.
Шаг 5

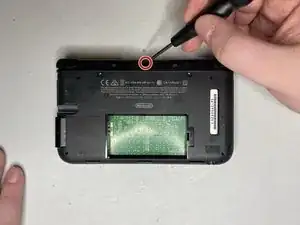

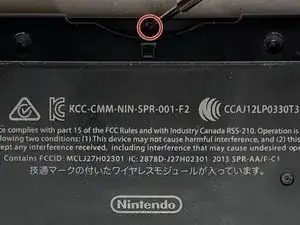

Открутите винт рядом с отсеком для картриджа, используя крестовую отвёртку Phillips #00.
Шаг 6

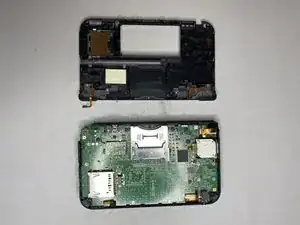

Снимите заднюю панель с устройства.
Будьте осторожны, чтобы не вытащить ленточные кабели или провода с материнской платы при снятии задней панели.

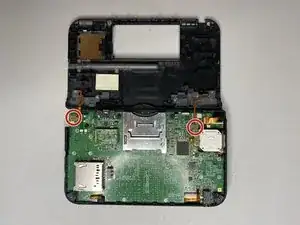

Найдите и отсоедините ленточные кабели от материнской платы, аккуратно потянув за язычки, фиксирующие их на месте.
Шаг 7

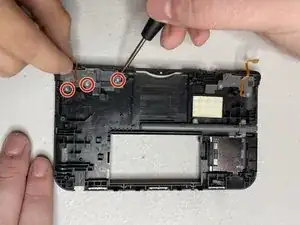

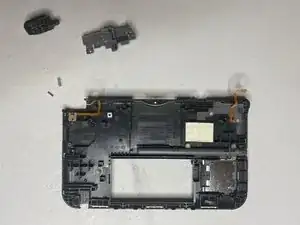

Открутите три винта крепления левого узла бустера крестовой отвёрткой Phillips #00.
После снятия трёх винтов аккуратно извлеките сборку левого бустера из устройства.
Пружина может выскочить из сборки при её извлечении.
Извлеките ось шарнира из сборки бустера.
Шаг 8
Отделите бустер от корпуса сборки бустера.
Шаг 9

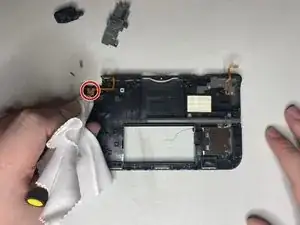

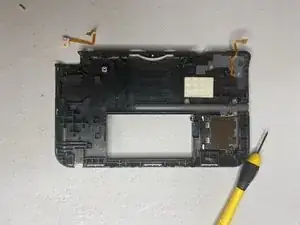

Используя лопатку или плоскую отвёртку, аккуратно вытащите ленточный кабель прямо из разъёма для его удаления.
Ленточный кабель можно удалить и другими способами, например, с помощью перчаток или микрофибровой ткани, если предпочитаете.
Установите новый ленточный кабель левого бустера.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
