Замена порта зарядки Nintendo 3DS
Порт зарядки 3DS припаян к материнской плате. Чтобы удалить его, нажмите здесь и следуйте этому руководству, чтобы снять материнскую плату, а затем используйте свои навыки пайки, чтобы удалить и заменить порт зарядки.
Примечание: шаги 7-8 предназначены для замены порта зарядки на детали от другой системы 3DS. Вы можете заказать новую деталь на amazon и просто использовать её вместо этой.
Руководство, которое вы сейчас просматриваете, было архивировано до обновления процедуры. Следуя этому руководству, вы можете повредить своё устройство.
Шаг 1

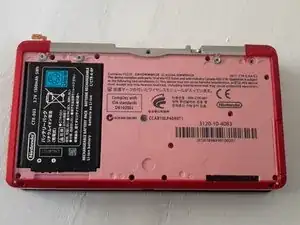

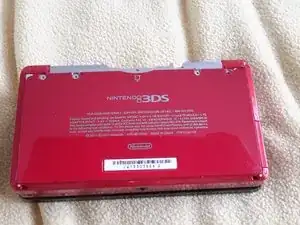

Удалите 4 винта на задней стороне устройства, используя отвертку Phillips #00.
Шаг 2
Снимите заднюю крышку.
Шаг 3

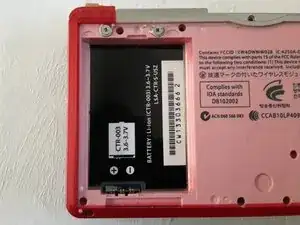

Перед тем как продолжить, убедитесь, что вы сняли батарею.
Шаг 4

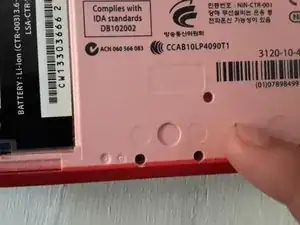

Вы увидите маленькие черные винты в девяти различных отверстиях. Убедитесь, что вы используете правильную отвертку и удалите их. Также удалите один серебряный винт, который крепит слот для картриджа.
Шаг 5
После того как вы выкрутите все винты, осторожно снимите заднюю стенку с помощью лопатки.
Шаг 6

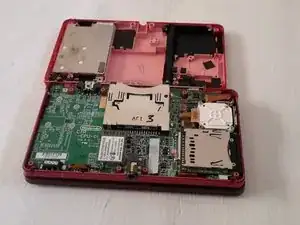

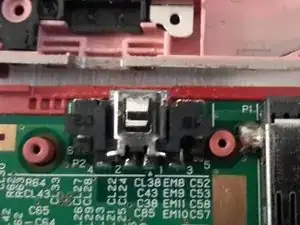

После того как вы откроете устройство, вы увидите материнскую плату. Найдите порт зарядки. Он должен выглядеть так.
Шаг 7
С помощью паяльника отпаяйте старый порт зарядки.
Шаг 8

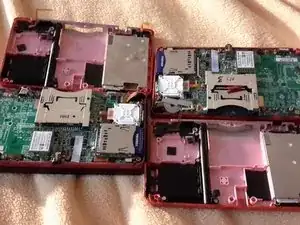

Если вы получили порт зарядки для 3DS, можете пропустить этот шаг. От другого устройства 3DS отпаяйте порт зарядки.
Шаг 9
Припаивайте новый порт зарядки к материнской плате.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
