Замена материнской платы Nintendo 3DS XL
Это руководство покажет, как заменить наиболее важную часть вашей Nintendo 3DS XL — материнскую плату. Материнская плата — центральная часть устройства, здесь сосредоточена вся электроника.
Шаг 1

Ослабьте два винта Phillips #00 длиной 4,2 мм, расположенных в верхней части задней крышки.
Винты оснащены фиксирующими шайбами, предотвращающими их выпадение из задней крышки. Оставьте эти фиксирующие шайбы на винтах; для этого ремонта их снимать не требуется.
Шаг 2

Держите устройство так, чтобы крышка была обращена вверх.
С помощью пластикового медиатора подденьте крышку, начиная с верхнего правого угла.
Держите край крышки, чтобы она не присоединилась обратно.
Осмотрите небольшую секцию под отделением для стилуса. Подденьте крышку в этом месте, если она все ещё прикреплена.
Снимите крышку устройства и отложите её в сторону.
Шаг 3


Вставьте пластиковый медиатор в отверстие, расположенное с правой стороны батареи.
Отодвиньте батарею от нижнего корпуса.
Поднимите батарею из корпуса и отложите в сторону.
Шаг 4

Пинцетом извлеките резиновые буферы, расположенные в верхней части устройства по обе стороны от отсека картриджа.
Шаг 5

Снимите шесть винтов длиной 6,2 мм с помощью отвертки Phillips #00.
Шаг 6

Снимите винт длиной 2,3 мм, расположенный над слотом для картриджа, с помощью отвертки Phillips #00.
Шаг 7


Убедитесь, что SD-карта вынута. Пластиковым медиатором подденьте нижний корпус, начиная с нижнего края и продвигаясь по периметру.
Два ленточных кабеля соединяют корпус с платой. Будьте осторожны, не тяните корпус слишком сильно, чтобы не порвать ленточные кабели.
Шаг 8


Снимите ленточные кабели, расположенные под левыми и правыми буферами, поддев основание кабелей пластиковым медиатором.
Полностью отделите нижний корпус от остальной части устройства и отложите в сторону.
Шаг 9

Разместите устройство так, чтобы слот для картриджа находился вверху.
Найдите круговой джойстик (circle pad) с правой стороны устройства.
Снимите два винта длиной 7,5 мм в верхнем левом и нижнем правом углах.
Шаг 10

С помощью пластикового медиатора аккуратно отщёлкните круговой джойстик.
Не прикладывайте чрезмерную силу медиатором. Ленточный кабель соединяет джойстик с материнской платой и останется прикреплённым.
Между джойстиком и круговой площадкой находится свободная шайба. Будьте внимательны и не потеряйте эту деталь.
Шаг 11

Плоской стороной медиатора аккуратно поднимите фиксирующий язычок, который удерживает ленточный кабель джойстика на материнской плате.
Снимите ленточный кабель и круговой джойстик.
(не показано) Чтобы снять круговой джойстик, снимите тонкое пластиковое кольцо под задней частью джойстика и отложите его. Затем поверните площадку, чтобы она вышла.
Шаг 12

Разместите устройство так, чтобы слот для картриджа находился вверху.

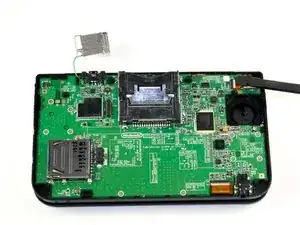

Найдите плату ИК-приёма, расположенную в верхнем правом углу материнской платы.
На фотографиях плата ИК-приёма установлена вверх ногами по ошибке. Установка в таком положении приведёт к невозможности запуска консоли. Обратите внимание на ориентацию платы перед её снятием и установите её в том же положении при обратной сборке.
Снимите плату ИК-приёма с помощью пластикового медиатора, вставив инструмент под плату и осторожно поддев вверх.
Шаг 13

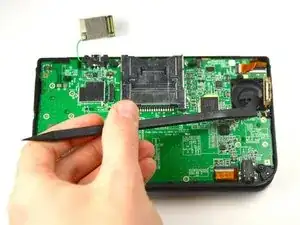

С помощью пластикового медиатора подденьте плату Wi‑Fi.
Плата Wi‑Fi останется соединённой проводом, и её не нужно полностью снимать на этом этапе. Просто отведите её в сторону.
Шаг 14

Найдите переключатель громкости на правой стороне материнской платы рядом с круговым джойстиком.
Пинцетом аккуратно извлеките плату громкости из корпуса. Она останется подключённой к материнской плате ленточным кабелем.
Шаг 15

Плоской стороной медиатора аккуратно поднимите язычок, который фиксирует ленточный кабель платы громкости на материнской плате.
Снимите плату громкости и отложите в сторону.
Шаг 16

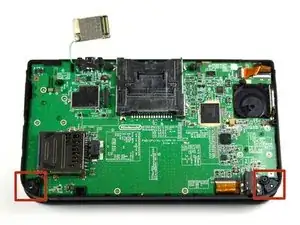

Удалите черные пластиковые детали из нижних левого и правого углов пальцами или пинцетом.
Также их можно легко извлечь, осторожно перевернув 3DS и удерживая его вверх ногами. Обычно они вываливаются сами, но не потеряйте их!
Шаг 17

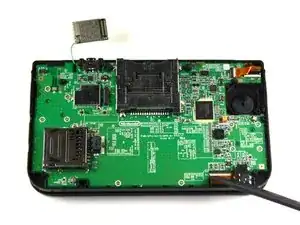

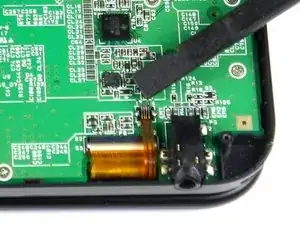

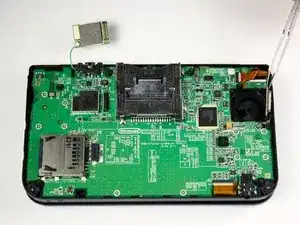

Плоской стороной медиатора осторожно подденьте защелку, удерживающую две более тонкие шлейф-ленты на плате.
Эти защелки расположены в правом верхнем и правом нижнем углах платы.
Отсоедините шлейфы от защелок.
Шаг 18

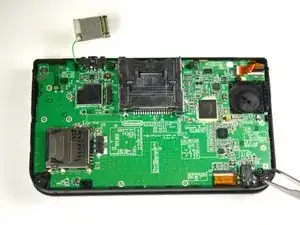

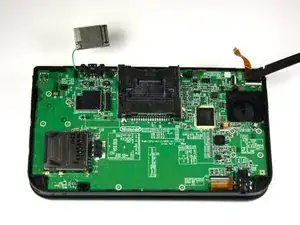

Плоской стороной медиатора осторожно подденьте защелки, удерживающие более широкие шлейф-ленты на плате.
Для более широких шлейфов поднимайте защелки со стороны белой вставки.
Уберите шлейфы из открытых защелок.

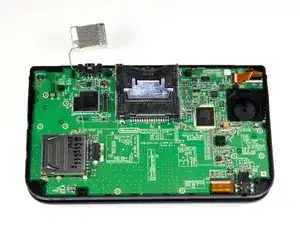

Шаг 19

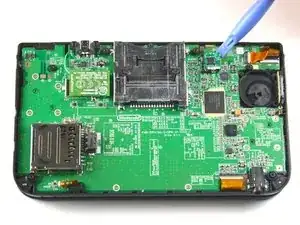

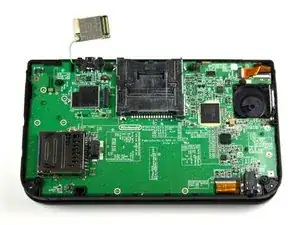

Плоской стороной медиатора осторожно подденьте защелку, удерживающую шлейф на плате.
Для этой защелки поднимайте со стороны черной вставки.
Отсоедините шлейф от защелки.
Сборка: Этот широкий шлейф имеет ЧЕРНУЮ ПОЛОСУ и при сборке располагается на верхней (видимой) стороне платы.
Шаг 20

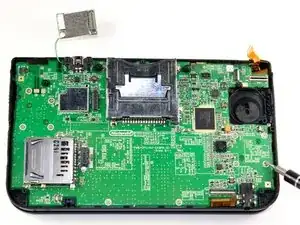

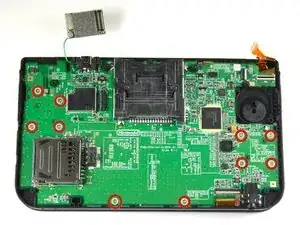

Удалите десять винтов 3,0 мм, расположенных по периметру лицевой стороны платы.
Шаг 21

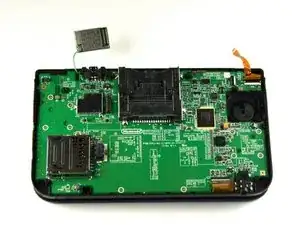

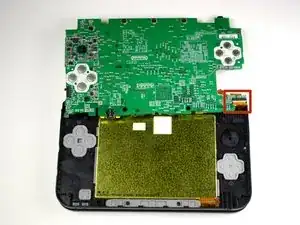

Плата все еще прикреплена в правом верхнем углу, поэтому не отсоединяйте её полностью на этом этапе.

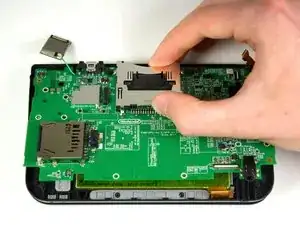

Осторожно приподнимите плату прямо вверх настолько, чтобы она освободилась от двух пластиковых держателей около верхних углов слота картриджа.
Аккуратно переверните плату через верхнюю сторону.
Шаг 22

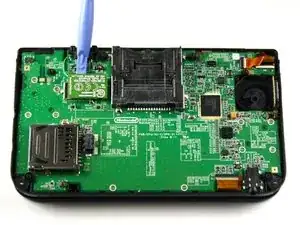

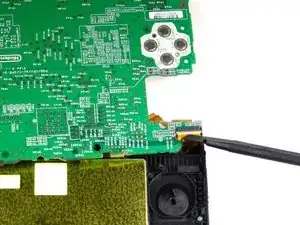

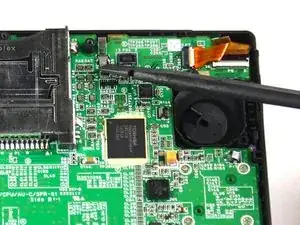

Плоской стороной медиатора осторожно подденьте защелку, удерживающую более широкий шлейф в верхнем правом углу платы.
Убедитесь, что поднимаете защелку со стороны белой вставки.
Отсоедините шлейф от открытой защелки.

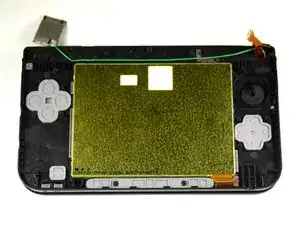

Отложите плату в сторону.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
