Замена платы Wi‑Fi в Nintendo 3DS

Используйте отвертку Phillips PH00, чтобы ослабить четыре винта вдоль верхней части задней крышки.

Все винты в этом устройстве — винты по JIS. Официальные крестовые отвертки iFixit PH000–PH1 разработаны с учётом совместимости с винтами JIS, поэтому их безопасно использовать. Использование отвертки, отличной от официальной отвертки iFixit или отвертки JIS, может привести к срыву шлицев.

Винты зафиксированы стопорными шайбами и не выпадут из задней крышки.

Держите устройство в одной руке и переверните его.

Схватите верхний край задней крышки другой рукой, чтобы крышка не вернулась на место.

Снова переверните 3DS так, чтобы задняя крышка была сверху.

Оттяните заднюю крышку вверх и в сторону, чтобы снять её.

Вставьте пластиковый инструмент для вскрытия в вырез в нижнем корпусе над батареей.

Подденьте батарею пластиковым инструментом для вскрытия.

Возьмитесь за верхний край батареи и выньте её из нижнего корпуса.

Используйте отвертку JIS #00, чтобы выкрутить девять чёрных винтов 6,3 мм из нижнего корпуса.

Винты по JIS (Японские промышленные стандарты) отличаются от винтов Phillips. Чтобы не сорвать шлицы, убедитесь, что вы используете отвертку JIS #00, а не отвертку PHILLIPS #00. Вы можете использовать PHILLIPS #00 с большой прижимной силой, но учтите, что это деформирует головку винта и вы рискуете сорвать шлиц.

Крестовая отвертка iFixit разработана так, чтобы снижать повреждение винтов JIS, поэтому её можно использовать, но всё равно прикладывайте больше усилий. Убедитесь, что это официальная крестовая отвертка iFixit, поскольку нам не известны другие производители, делающие это аналогичным образом.

Используйте отвертку JIS #00, чтобы выкрутить серебряный винт 2,4 мм над слотом для картриджа с играми.

Поднимите нижний край нижнего корпуса от остальной части 3DS.

К материнской плате всё ещё подключены две ленточные шлейфа, поэтому не тяните нижний корпус полностью.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть ленточные шлейфы кнопок плеча и отсоединить их от разъёмов на материнской плате.

Снимите нижний корпус с устройства.

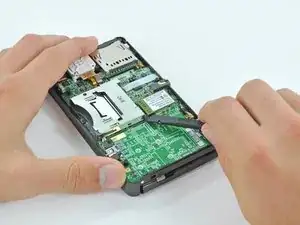

Вставьте плоский конец лопатки под угол платы Wi‑Fi и поднимите её от материнской платы.

К плате Wi‑Fi всё ещё подключён кабель антенны, поэтому вы пока не можете полностью её извлечь.

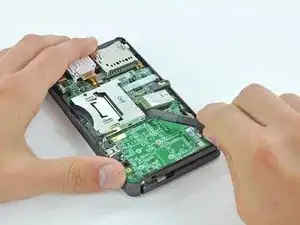

Поднимите плату Wi‑Fi с материнской платы и поверните её так, чтобы нижняя сторона была обращена вверх.

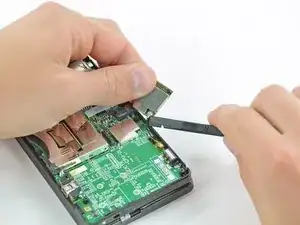

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля антенны Wi‑Fi и отсоединить его от платы Wi‑Fi.

Удалите плату Wi‑Fi из 3DS.
