Замена верхнего ЖК-дисплея (LCD) Nintendo 3DS XL

Сначала необходимо разобрать нижний корпус Nintendo 3DS XL, затем верхний корпус, чтобы получить доступ к плоским шлейфам, которые соединяют верхний ЖК-экран с остальной частью устройства.

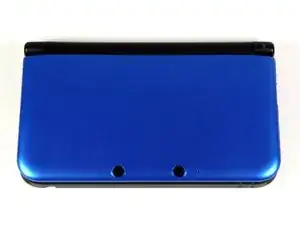

Шаг 1

Ослабьте два винта Phillips #00 длиной 4,2 мм, расположенных в верхней части задней крышки.

Винты снабжены фиксирующими шайбами, которые предотвращают их выпадение из задней крышки. Оставьте эти фиксирующие шайбы на винтах; для данного руководства по ремонту снимать шайбы не требуется.

Шаг 2

Держите устройство так, чтобы крышка была вверх.

С помощью пластикового инструмента для вскрытия отожмите крышку, начиная с верхнего правого угла.

Держите край крышки, чтобы она не присоединилась обратно.

Осмотрите небольшой участок под отделением для стилуса. Отожмите крышку в этой точке, если она всё ещё приклеена.

Снимите крышку устройства и отложите её в сторону.

Шаг 3

Вставьте пластиковый инструмент для вскрытия в выемку, расположенную справа от аккумулятора.

Отожмите аккумулятор от нижнего корпуса.

Поднимите аккумулятор из отсека и отложите в сторону.

Шаг 4

С помощью пинцета извлеките резиновые уплотнители, расположенные в верхней части устройства по обе стороны от отсека для картриджей.

Шаг 5

Удалите шесть винтов длиной 6,2 мм с помощью отвертки Phillips #00.

Шаг 6

Удалите винт длиной 2,3 мм, расположенный над слотом для картриджей, при помощи отвертки Phillips #00.

Шаг 7

Убедитесь, что SD-карта извлечена. С помощью пластикового инструмента для вскрытия отожмите нижний корпус, начиная с нижнего края и продвигаясь по периметру.

Два плоских шлейфа соединяют корпус с платой. Будьте осторожны, чтобы не тянуть корпус слишком сильно и не порвать шлейфы.

Шаг 8

Снимите плоские шлейфы, расположенные под левым и правым уплотнителем, поддев основание шлейфов пластиковым инструментом для вскрытия.

Полностью снимите нижний корпус с остальной части устройства и отложите в сторону.

Шаг 9

Расположите устройство так, чтобы слот для картриджей находился вверху.

Найдите круглый джойстик (circle pad) на правой стороне устройства.

Удалите два винта длиной 7,5 мм в верхнем левом и нижнем правом углах.

Шаг 10

С помощью пластикового инструмента для вскрытия снимите круглый джойстик.

Не применяйте чрезмерную силу пластиковым инструментом. К плате прикреплён плоский шлейф джойстика, который останется соединённым.

Между джойстиком и опорной частью находится свободная шайба. Будьте осторожны, чтобы не потерять эту деталь.

Шаг 11

Плоской стороной лопатки аккуратно приподнимите фиксирующий язычок, который крепит плоский шлейф джойстика к материнской плате.

Снимите шлейф и круглый джойстик.

(на фото не показано) Чтобы удалить джойстик, снимите тонкое пластиковое кольцо под задней частью джойстика и отложите его в сторону. Затем поверните джойстик, чтобы он вышел.

Шаг 12

Расположите устройство так, чтобы слот для картриджей находился вверху.

Найдите плату инфракрасного порта (IR) на верхней правой части материнской платы.

На фотографиях плата инфракрасного порта установлена вверх ногами по ошибке. Установка в таком положении приведёт к тому, что устройство не запустится. Обратите внимание на ориентацию вашей платы IR перед её снятием и установите её в том же положени при обратной сборке.

Удалите плату IR пластиковым инструментом для вскрытия, поддев инструмент под плату и аккуратно поднимая её.

Шаг 13

С помощью пластикового инструмента для вскрытия отожмите плату Wi‑Fi.

Плата Wi‑Fi останется подключённой проводом, и её не нужно полностью снимать на этом этапе. Просто отведите её в сторону.

Шаг 14

Найдите переключатель громкости на правой стороне материнской платы рядом с круговым джойстиком.

С помощью пинцета аккуратно извлеките плату громкости из корпуса. Она останется подключённой к плате плоским шлейфом.

Шаг 15

Плоской стороной лопатки аккуратно приподнимите язычок, который фиксирует плоский шлейф платы громкости к материнской плате.

Снимите плату громкости и отложите в сторону.

Шаг 16

Удалите черные пластиковые элементы из нижних левого и правого углов с помощью пальцев или пинцета.

Вы также можете легко удалить эти элементы, осторожно приподняв 3DS и удерживая его вверх ногами. Они обычно сами выпадают, но не потеряйте их!

Шаг 17

Используя плоскую сторону лопатки, осторожно приподнимите защелку, удерживающую два меньших гибких шлейфа на материнской плате.

Эти защелки расположены в верхнем правом и нижнем правом углах платы.

Извлеките шлейфы из защелки.

Шаг 18

Используя плоскую сторону лопатки, осторожно приподнимите защелки, фиксирующие более широкие шлейфы на материнской плате.

Для широких шлейфов убедитесь, что вы приподнимаете защелки с белой стороны.

Извлеките шлейфы из открытых защелок.

Шаг 19

Используя плоскую сторону лопатки, осторожно приподнимите защелку, которая удерживает шлейф на материнской плате.

Для этой защелки приподнимайте с черной стороны.

Извлеките шлейф из защелки.

Сборка: Этот широкий шлейф — тот, у которого есть ЧЕРНАЯ ПОЛОСА, и при сборке он располагается на верхней (видимой) стороне материнской платы.

Шаг 20

Удалите десять винтов 3,0 мм, расположенных по периметру лицевой части материнской платы.

Шаг 21

Материнская плата всё ещё будет прикреплена в верхнем правом углу, поэтому на данном этапе не отсоединяйте её полностью.

Осторожно приподнимите плату вертикально лишь настолько, чтобы освободить два пластиковых крепления, расположенных рядом с верхними углами слота картриджа.

Аккуратно переверните материнскую плату через верхнюю сторону.

Шаг 22

Используя плоскую сторону лопатки, осторожно приподнимите защелку, удерживающую широкий шлейф в верхнем правом углу на материнской плате.

Убедитесь, что приподнимаете защелку с белой стороны.

Извлеките шлейф из открытой защелки.

Отложите материнскую плату в сторону.

Шаг 23

Откройте устройство так, чтобы верхний ЖК-дисплей был сверху.

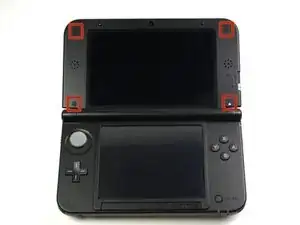

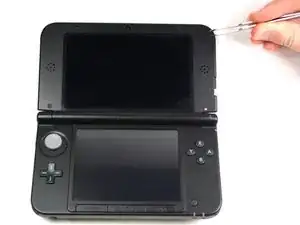

Пинцетом снимите четыре резиновые накладки, расположенные во всех четырёх углах.

Шаг 24

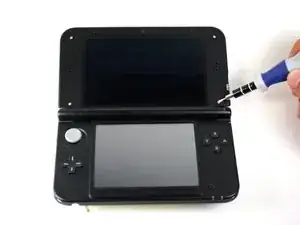

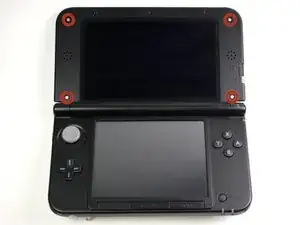

Снимите четыре винта 4,3 мм, расположенные под четырьмя резиновыми накладками, используя отвертку Phillips №00.

Шаг 25

Переверните устройство и закройте шарнир.

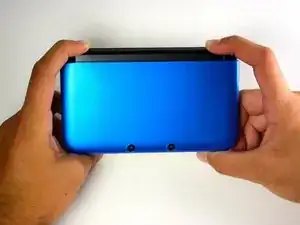

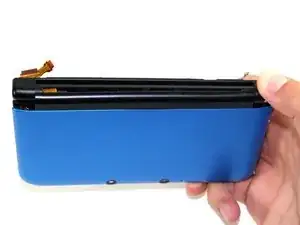

Разместите пальцы у верхней части шарнира и надавите вниз, чтобы отжать крышку от шарнира. Она двигается всего на 2 мм (1/8").

Шаг 26

Как только верхний корпус ослабнет и отщёлкнется, снимите его с консоли.

Шаг 27

Удалите винт, удерживающий переключатель механизма 3D в месте.

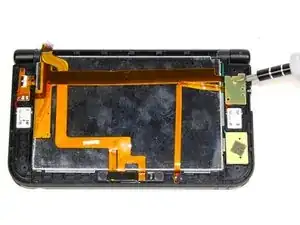

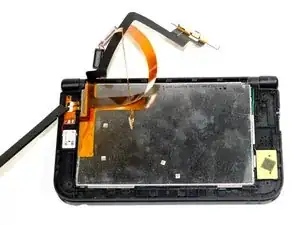

Осторожно отсоедините шлейфы, которые соединяют камеру и динамики с верхним ЖК-дисплеем.

Шлейфы приклеены, поэтому при удалении действуйте осторожно.

Шаг 28

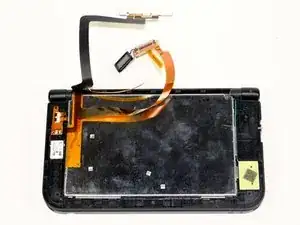

Удалите два маленьких шлейфа, расположенных в верхнем левом углу.

Используя лопатку, приподнимите черные защелки, которые соединяют шлейфы с кронштейном.

Вытяните шлейфы из кронштейна.

Шаг 29

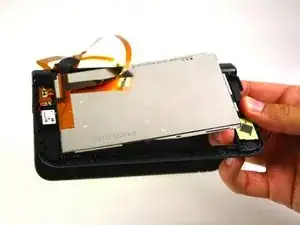

Откройте шарнир и аккуратно отщёлкните верхний ЖК-дисплей с помощью пальцев.

Осторожно снимите шлейф из шарнира.

Хотя это и не обязательно, задача по снятию гибких кабелей существенно упрощается, если снять бочонок шарнира с правой стороны устройства.

Не потеряйте маленькие тканевые и резиновые водоотталкивающие прямоугольники, закрывающие два динамика; они часто выпадают при снятии динамиков.

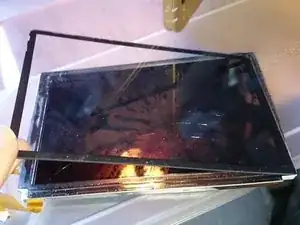

Защитное стекло экрана можно заменить или перенести на новый экран. Покрытие легко царапается металлическими инструментами; используйте пластик или ноготь для отделения.

Приклейте стекло к новому экрану, используя тонкий клей по краям или повторно применив старый клей.

Чтобы вставить деталь шарнира обратно, откройте консоль до последнего щелчка перед тем, как она полностью распрямится.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.
