Замена кнопки питания Nintendo 3DS XL

Ослабьте два винта Phillips #00 длиной 4.2 мм, расположенных в верхней части задней крышки.

Винты снабжены стопорными шайбами, которые предотвращают выпадение винтов из задней крышки. Оставьте эти стопорные шайбы на винтах; в этом руководстве нет необходимости снимать шайбы.

Держите устройство так, чтобы крышка была обращена вверх.

Используя пластиковый инструмент для вскрытия, отожмите крышку, начиная с верхнего правого угла.

Удерживайте край крышки, чтобы она не защёлкнулась обратно.

Осмотрите небольшой участок под отсеком для стилуса. Отожмите крышку в этой точке, если она всё ещё прикреплена.

Снимите крышку устройства и отложите в сторону.

Вставьте пластиковый инструмент для вскрытия в отверстие, расположенное с правой стороны батареи.

Отожмите батарею от нижнего корпуса.

Поднимите батарею из корпуса и отложите в сторону.

Пинцетом извлеките резиновые упоры, расположенные в верхней части устройства по обе стороны от отсека для картриджа.

Удалите шесть винтов длиной 6.2 мм, используя отвертку Phillips #00.

Снимите винт длиной 2.3 мм, расположенный над слотом для картриджа, с помощью отвертки Phillips #00.

Убедитесь, что SD-карта извлечена. Пластиковым инструментом для вскрытия отожмите нижний корпус, начиная с нижнего края и продвигаясь по периметру.

Два ленточных кабеля соединяют корпус с платой. Будьте осторожны, чтобы не тянуть корпус слишком сильно и не порвать ленточные кабели.

Отсоедините ленточные кабели, расположенные под левым и правым упорами, поддев основание кабелей пластиковым инструментом для вскрытия.

Полностью снимите нижний корпус с остальной части устройства и отложите в сторону.

Разместите устройство так, чтобы слот для картриджа находился вверху.

Найдите круговой джойстик (circle pad) с правой стороны устройства.

Удалите два винта длиной 7.5 мм в верхнем левом и нижнем правом углах.

Пластиковым инструментом для вскрытия аккуратно подденьте круговой джойстик.

Не прикладывайте чрезмерную силу. К джойстику прикреплён ленточный кабель, который останется подключённым к плате.

Между джойстиком и круговой площадкой находится свободная шайба. Будьте осторожны и не потеряйте эту деталь.

Плоской стороной медиатора (spudger) аккуратно приподнимите фиксирующий язычок, который крепит ленточный кабель джойстика к плате.

Снимите ленточный кабель и джойстик.

(не на фото) Чтобы удалить джойстик, снимите тонкое пластиковое кольцо под задней частью круговой площадки и отложите его. Затем поверните площадку, чтобы она вышла.

Разместите устройство так, чтобы слот для картриджа находился вверху.

Найдите плату инфракрасного датчика (IR), расположенную в правом верхнем углу материнской платы.

На фотографиях плата инфракрасного датчика по ошибке установлена вверх тормашками. Установка её в таком положении приведёт к тому, что консоль не запустится. Обратите внимание на ориентацию вашей платы перед её снятием и установите её в том же положении при обратной сборке.

Снимите плату инфракрасного датчика пластиковым инструментом для вскрытия, вставив инструмент под плату и аккуратно поддев её вверх.

Пластиковым инструментом для вскрытия отожмите плату Wi‑Fi.

Плата Wi‑Fi останется подключённой проводом, и для этого шага её не нужно полностью снимать. Просто отложите её в сторону.

Найдите переключатель громкости на правой стороне материнской платы рядом с круговым джойстиком.

Пинцетом аккуратно извлеките плату регулировки громкости из корпуса. Она останется подключённой к плате ленточным кабелем.

Плоской стороной медиатора аккуратно приподнимите язычок, который фиксирует ленточный кабель платы громкости к материнской плате.

Снимите плату регулировки громкости и отложите в сторону.

Удалите чёрные пластиковые элементы из нижних левого и правого углов, используя пальцы или пинцет.

Эти элементы также можно легко вынуть, аккуратно перевернув 3DS и подержав его вверх ногами. Обычно они выпадают сами, но не потеряйте их!

Используя плоскую сторону лопатки, осторожно приподнимите язычок, который фиксирует два меньших шлейфа на материнской плате.

Эти язычки находятся в верхнем правом и нижнем правом углах материнской платы.

Снимите шлейфы с язычков.

Используя плоскую сторону лопатки, осторожно приподнимите язычки, которые фиксируют более широкие шлейфы на материнской плате.

Для более широких шлейфов убедитесь, что приподнимаете язычки с белой стороны.

Снимите шлейфы с открытых язычков.

Используя плоскую сторону лопатки, осторожно приподнимите язычок, который фиксирует шлейф на материнской плате.

Для этого язычка приподнимайте с чёрной стороны.

Снимите шлейф с язычка.

Сборка: Этот широкий шлейф — тот, у которого есть ЧЁРНАЯ ПОЛОСА, и при сборке он располагается на верхней (видимой) стороне материнской платы.

Удалите десять винтов 3,0 мм, расположенных по периметру лицевой части материнской платы.

Материнская плата всё ещё будет прикреплена в верхнем правом углу, поэтому не отсоединяйте её полностью на этом этапе.

Осторожно приподнимите плату прямо вверх настолько, чтобы освободить два пластиковых крепления, расположенных возле верхних углов слота картриджа.

Аккуратно переверните материнскую плату через верхнюю сторону.

Используя плоскую сторону лопатки, осторожно приподнимите язычок, который фиксирует более широкий шлейф в верхнем правом углу на материнской плате.

Убедитесь, что приподнимаете язычок с белой стороны.

Снимите шлейф с открытого язычка.

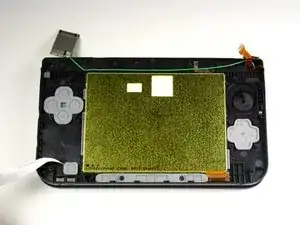

Отложите материнскую плату в сторону.

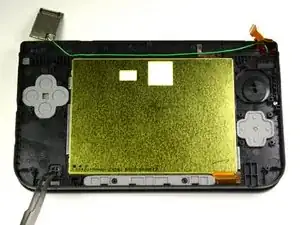

С помощью пинцета снимите резиновую крышку, расположенную в нижнем левом углу.

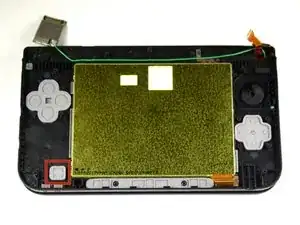

Используйте пинцет, чтобы вытащить кнопку питания.
