Замена шарнира/средней рамки Nintendo 3DS XL

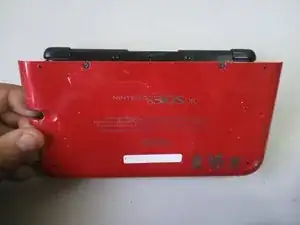

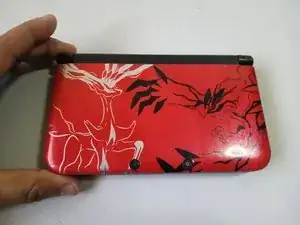

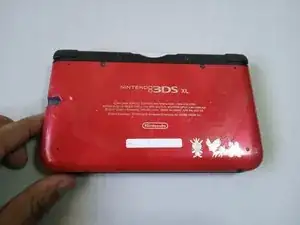

Переверните 3DS XL крышкой вниз.

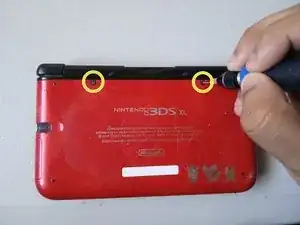

Выверните два винта 4,2 мм с задней крышки крестовой отверткой Phillips #00.

Используйте монтажную лопатку, чтобы отжать крышку и приподнять заднюю крышку.

Внимание: Поднимайте сначала сторону с винтами, чтобы не сломать защёлки на крышке.

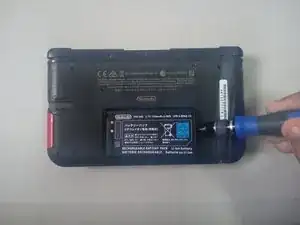

Используйте монтажную лопатку, чтобы извлечь аккумулятор.

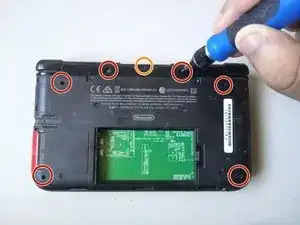

Выверните шесть винтов 6,2 мм с задней крышки крестовой отверткой Phillips #00.

Выверните один винт 2,3 мм с задней крышки крестовой отверткой Phillips #00.

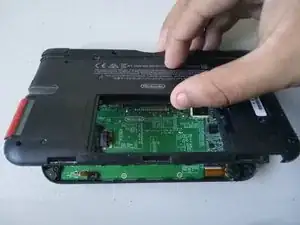

Осторожно снимите заднюю крышку под углом руками, оставив её соединённой с верхним краем и осторожно относясь к лентам.

С помощью пинцета осторожно отсоедините оба ленточных кабеля, подключённых к задней крышке.

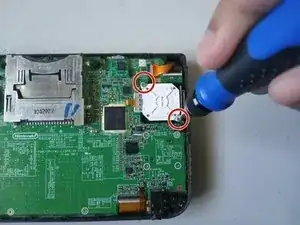

Выверните два винта 7,5 мм с белой пластины.

Снимите её пальцами, аккуратно подняв со своего места.

С помощью пинцета извлеките маленький пластиковый кружок из освободившегося отверстия.

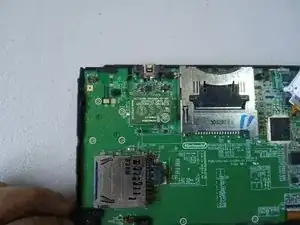

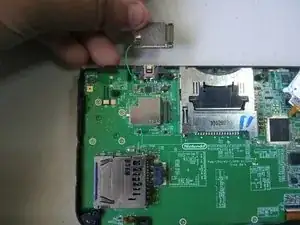

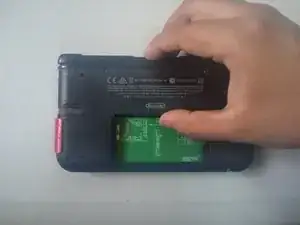

Пальцами аккуратно отсоедините маленькую зелёную прямоугольную плату (сетевая плата).

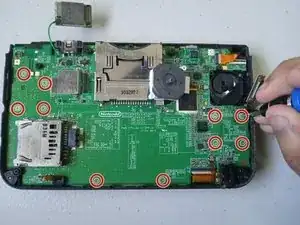

Выверните десять винтов 3 мм с материнской платы крестовой отверткой Phillips #00.

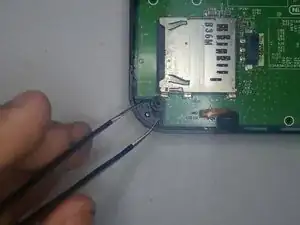

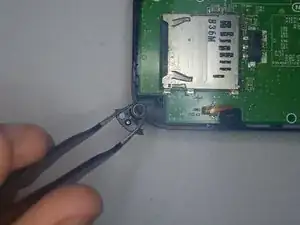

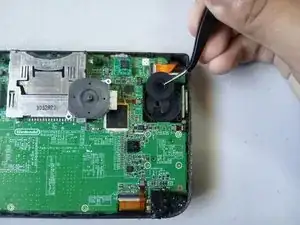

В правом нижнем углу с помощью пинцета снимите маленькую пластиковую деталь.

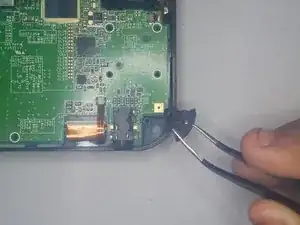

В левом нижнем углу с помощью пинцета снимите маленькую пластиковую деталь.

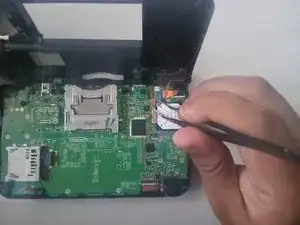

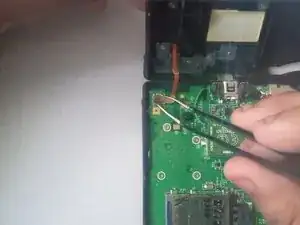

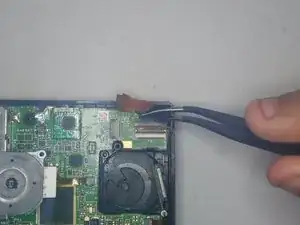

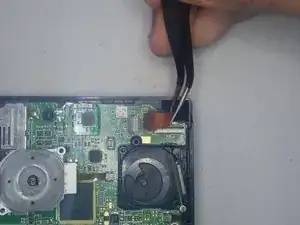

Осторожно, с небольшим усилием, с помощью пинцета потяните и отсоедините ленточный кабель от защёлки в правом верхнем углу.

Осторожно, с небольшим усилием, с помощью пинцета потяните и отсоедините второй ленточный кабель от защёлки в правом верхнем углу.

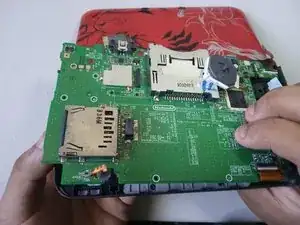

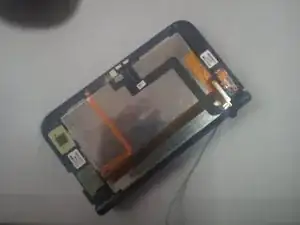

Осторожно, с небольшим усилием, поднимите экран и зелёную материнскую плату из рамки руками.

Внимание: Всё ещё подключён ленточный кабель, поэтому не отрывайте резко поднятую часть.

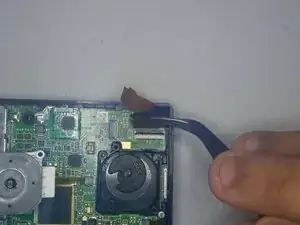

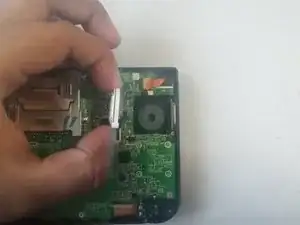

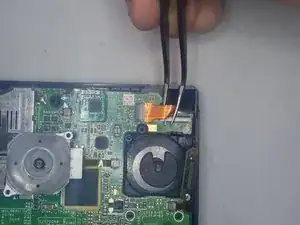

Осторожно, с небольшим усилием, с помощью пинцета потяните и отсоедините ленточный кабель у шарнира от защёлки.

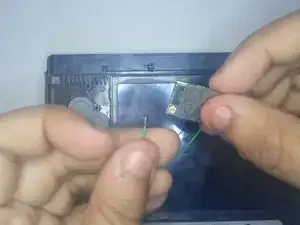

Пальцами отсоедините зелёную прямоугольную плату (сетевая плата) от маленького зелёного кабеля.

Переверните 3DS XL в правильное положение и откройте его.

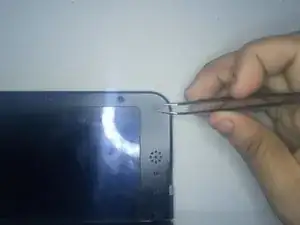

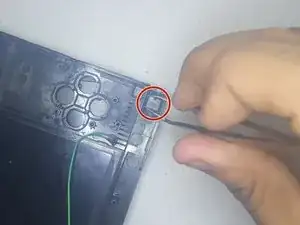

С помощью пинцета снимите маленькие резиновые квадратики с каждого угла переднего экрана.

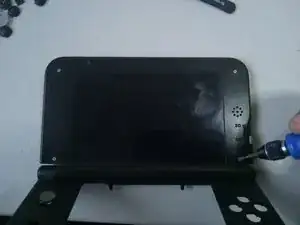

Выверните четыре винта 4,3 мм с верхнего экрана крестовой отверткой Phillips #00.

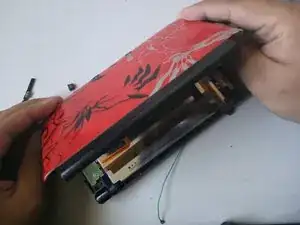

Используйте руки, чтобы снять верхнюю крышку, сдвигая её горизонтально от петель, чтобы не сломать пластиковые защёлки.

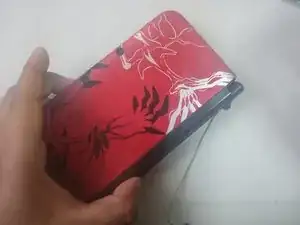

Переверните 3DS XL вверх дном и найдите верхнюю левую петлю.

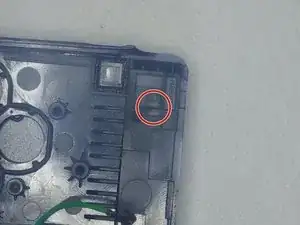

В небольшом отверстии используйте инструмент для открывания, чтобы сдвинуть маленькую белую пластиковую деталь вниз в направлении другой петли.

Внимание: Для того чтобы сдвинуть её вниз, потребуется значительная сила, поэтому используйте небольшой, но прочный предмет, который поместится в отверстие.

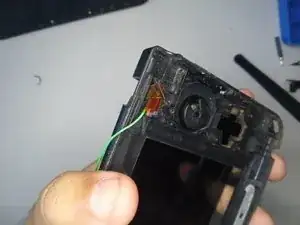

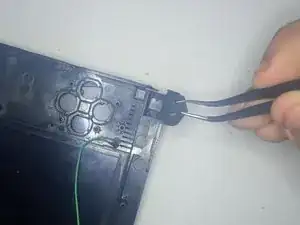

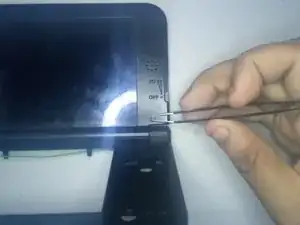

Используйте пинцет, чтобы снять маленькую чёрную пластиковую деталь, закрывающую петлю.

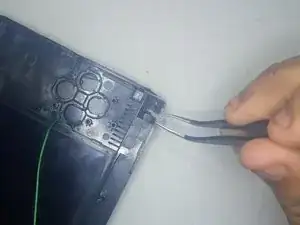

Используйте пинцет, чтобы снять маленькую прозрачную пластиковую деталь с петли.

На этом этапе вы можете снять нижнюю рамку с левой петли руками.

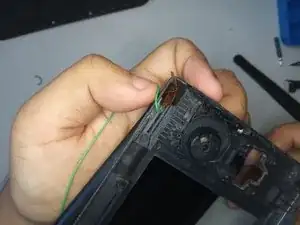

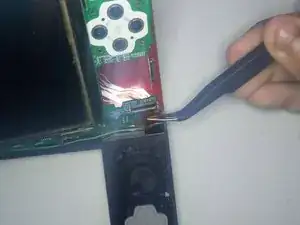

У верхней правой петли аккуратно проденьте ленты кабелей руками через небольшой зазор рядом с петлёй, чтобы снять их с нижней рамки.

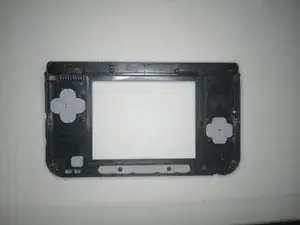

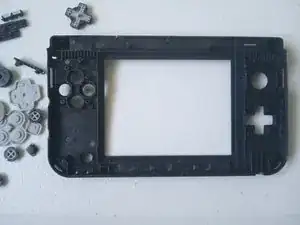

Используйте пальцы, чтобы снять все кнопки и резиновые накладки со старой рамки и установить их в новую рамку.
