Замена кругового джойстика (Circle Pad) Nintendo 3DS XL

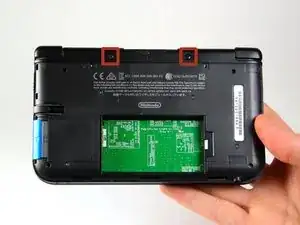

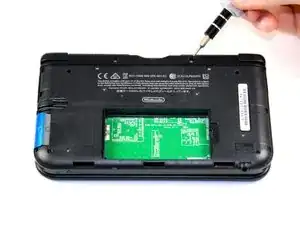

Ослабьте два винта Phillips #00 длиной 4,2 мм, расположенных в верхней части задней крышки.

Винты оснащены фиксирующими шайбами, которые предотвращают их выпадение из задней крышки. Оставьте эти фиксирующие шайбы на винтах; их снимать при выполнении этого руководства не требуется.

Держите устройство так, чтобы крышка была сверху.

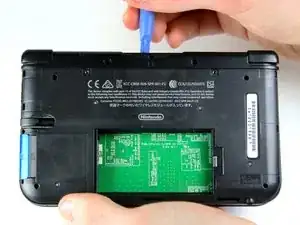

Используя пластиковый инструмент для поддевания, приподнимите крышку, начиная с верхнего правого угла.

Удерживайте край крышки, чтобы она не присоединилась обратно.

Осмотрите небольшой участок под отсеком для стилуса. Подденьте крышку в этом месте, если она всё ещё прикреплена.

Снимите крышку устройства и отложите в сторону.

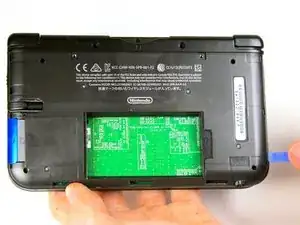

Вставьте пластиковый инструмент для поддевания в отверстие, расположенное справа от батареи.

Отсоедините батарею от нижнего корпуса.

Поднимите батарею из корпуса и отложите в сторону.

С помощью пинцета извлеките резиновые уплотнители, расположенные в верхней части устройства по обеим сторонам от отсека для картриджа.

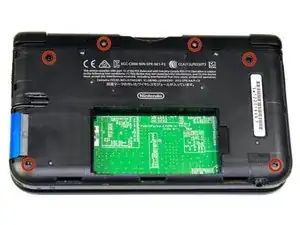

Снимите шесть винтов длиной 6,2 мм с помощью отвёртки Phillips #00.

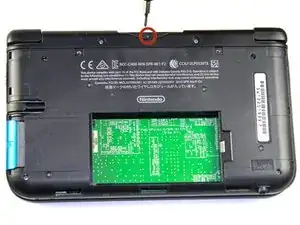

Снимите винт длиной 2,3 мм, расположенный над слотом для картриджа, с помощью отвёртки Phillips #00.

Убедитесь, что SD-карта извлечена. Пластиковым инструментом для поддевания приподденьте нижний корпус, начиная с нижнего края и продвигаясь по периметру.

К корпусу подключены два ленточных кабеля к плате. Осторожно не тяните корпус слишком сильно, чтобы не порвать ленточные кабели.

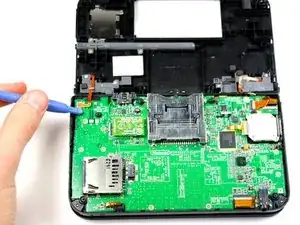

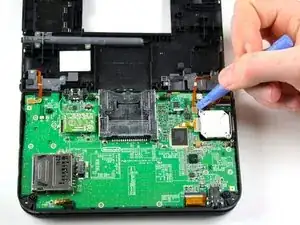

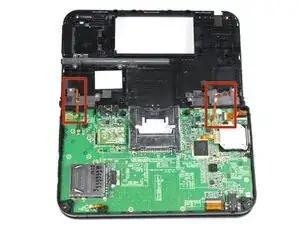

Снимите ленточные кабели, расположенные под левым и правым уплотнителями, поддев основание кабелей пластиковым инструментом.

Полностью снимите нижний корпус с устройства и отложите в сторону.

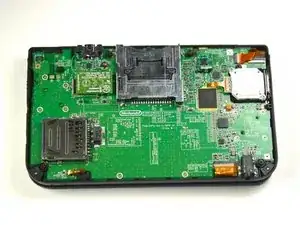

Разместите устройство так, чтобы слот для картриджа находился вверху.

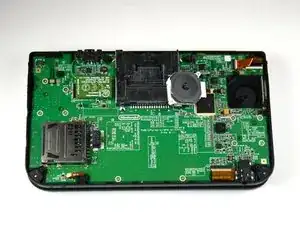

Найдите круговой джойстик с правой стороны устройства.

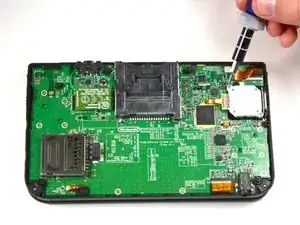

Снимите два винта длиной 7,5 мм, находящиеся в верхнем левом и нижнем правом углах.

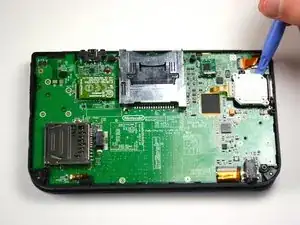

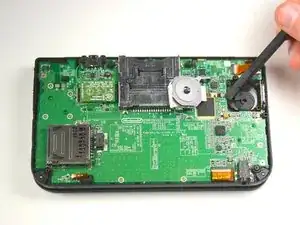

Пластиковым инструментом для поддевания аккуратно отожмите круговой джойстик.

Не прилагайте чрезмерную силу пластиковым инструментом. К материнской плате прикреплён ленточный кабель, который останется соединённым.

Между круговым джойстиком и самим круговым регулятором находится свободная шайба. Будьте осторожны, не потеряйте эту деталь.

Плоской стороной лопатки аккуратно поднимите фиксирующий язычок, который закрепляет ленточный кабель кругового джойстика на материнской плате.

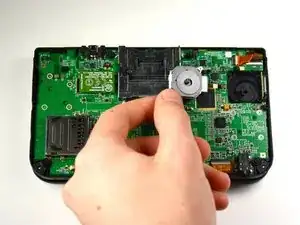

Снимите ленточный кабель и круговой джойстик.

(на фото не показано) Чтобы снять круговой джойстик, снимите тонкое пластиковое кольцо под задней частью регулятора и отложите его в сторону. Затем поверните регулятор, чтобы он выскользнул.
