Замена C‑стика Nintendo 3DS 2015

Если ваш C‑стик не работает, возможно, его нужно заменить. Остерегайтесь хрупких ленточных кабелей в устройстве. После снятия платы с прикреплённым C‑стиком кнопки лицевой панели могут вывалиться. Следите, чтобы не потерять их.

Шаг 1

Отверните два шурупа Phillips #1 длиной 3 мм вдоль верхнего края устройства.

Шурупы на задней панели легко сорвать. Действуйте медленно и сильно прижимайте отвертку.

Шурупы на задней панели удерживаются фиксирующими шайбами, поэтому они не выйдут из задней панели.

Шаг 2

Выведите защёлки в верхних углах передней крышки наружу и потяните на себя.

Поднимите лицевую панель и выведите её из пазов внизу устройства.

Отложите заднюю лицевую панель в сторону.

Шаг 3

Вставьте пластиковый инструмент для вскрытия в выемку в верхней части батареи.

Подденьте батарею пластиковым инструментом для вскрытия, чтобы приподнять её.

Шаг 4

Отверните три винта Y0 длиной 3 мм вдоль правой стороны и нижней части картриджного картридера SD.

После удаления винтов нижняя часть держателя SD-карты должна слегка отщелкнуться.

Шаг 5

Аккуратно потяните держатель SD-карты за край с двумя отверстиями, чтобы освободить защёлку в верхней части держателя SD.

Не вытягивайте SD-карту из устройства полностью. Под держателем SD-карты подключён ленточный кабель.

Поверните устройство так, чтобы разъём питания был обращён к вам.

Шаг 6

Поднимите держатель SD-карты осторожно.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть ленточный кабель SD-карты и отсоединить его от разъёма на материнской плате.

Выньте держатель SD-карты из нижнего корпуса.

Шаг 7

Поверните устройство так, чтобы слот для карт сейчас был обращён к вам.

Снимите два резиновых буфера вдоль верхней части устройства с помощью пинцета.

Отверните семь шурупов Phillips #00 длиной 6 мм вдоль верхней и нижней части 3DS.

Шаг 8

Поднимите верхний край нижнего корпуса 3DS слегка вверх.

Не снимайте нижний корпус полностью, вы можете повредить эти соединения. Сначала необходимо отключить ленточные кабели.

Подденьте разъём ленточного кабеля под правым триггером пластиковым инструментом для вскрытия.

Подденьте разъём ленточного кабеля под крышкой инфракрасного приёмника пластиковым инструментом для вскрытия.

Шаг 9

Открывайте устройство медленно от его верхнего края. Осторожно, не тяните ленточный кабель, подключённый возле нижнего края устройства.

Подденьте последний ленточный кабель, прикреплённый к нижнему корпусу, пластиковым инструментом для вскрытия.

Шаг 10

Снимите четыре шурупа Phillips #00 длиной 3 мм.

Снимите три шурупа Phillips #00 длиной 3 мм.

Шаг 11

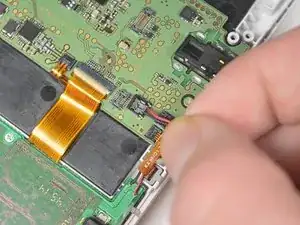

Аккуратно подтяните кабель питания, чтобы освободить его от материнской платы.

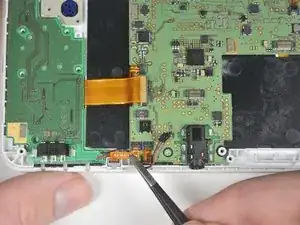

Пинцетом осторожно потяните ленточный кабель, подключённый к микрофону, на себя.

Поднимите защёлку, чтобы освободить большой ленточный кабель прямо над разъёмом питания.

Шаг 12

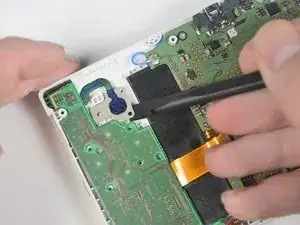

Подденьте C‑стик из его пластикового корпуса плоской стороной лопатки.

Осторожно выньте узел из устройства, отталкиваясь от разъёма батареи на нижней части самой левой платы.

Шаг 13

Переверните плату, чтобы увидеть разъём ленточного кабеля C‑стика.

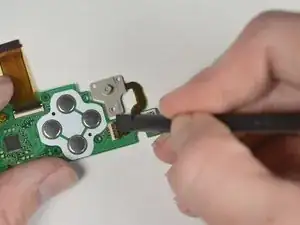

Поднимите защёлку на ZIF‑разъёме, фиксирующую ленточный кабель C‑стика к плате.

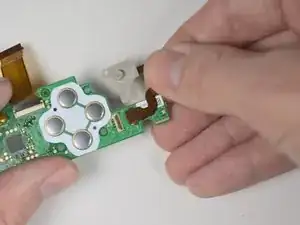

Отсоедините C‑стик от платы.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
