Замена разъёма картриджа Nintendo Super Famicom SHVC-001
У Вашего Super Famicom проблемы с запуском? Контакты в разъёме картриджа могли со временем износиться, что ухудшило работу системы. В этом руководстве приведены шаги по замене разъёма картриджа и очистке гнезда. Вам потребуется отвертка Gamebit 4,5 мм, крестовая отвертка J1, изопропиловый спирт, ватные палочки и запасной разъём картриджа. Поскольку этот Super Famicom относится к четвёртому поколению и предназначен для Японии, могут действовать региональные ограничения. Возможно, придётся приобретать запасной разъём напрямую из Японии. Удачного ремонта!
Шаг 1
Отверткой Gamebit 4,5 мм отвинтите шесть винтов длиной 13,5 мм на нижней крышке.
Шаг 2
Переверните Famicom и положите его на стол.
Снимите верхнюю крышку.
Шаг 3
Снимите механизм, немного сдвинув ось вправо и вытянув её.
Маленькая пружинка удерживает механизм на месте. Она не сильно натянута, но будьте осторожны, чтобы не потерять её. Также обратите внимание на её расположение для последующей сборки.
Шаг 4

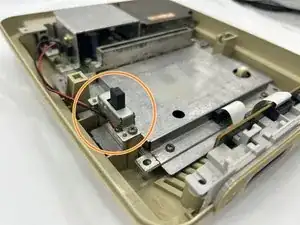

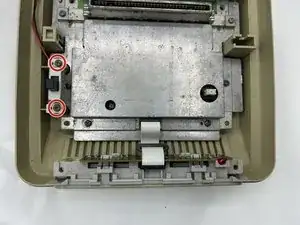

Крестовой отверткой отвинтите два винта, закрепляющие переключатель питания.
Переключатель питания соединён с материнской платой небольшим пластиковым разъёмом; зафиксируйте штекер на плате и вытащите его прямо из гнезда.
Не тяните за провода, чтобы не повредить их. Тяните за пластиковый разъём.
Шаг 5

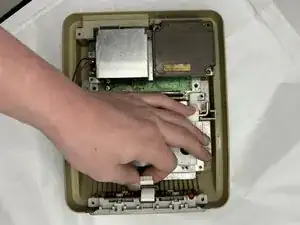

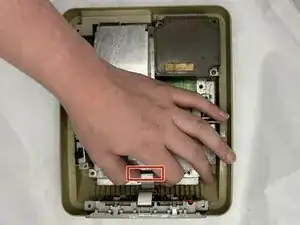

Осторожно вытащите гибкий шлейф, соединяющий плату контроллера и материнскую плату.
Снимите разъём контроллера.
Шаг 6

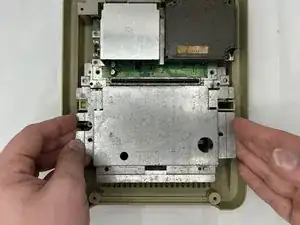

Крестовой отверткой отвинтите шесть винтов длиной 15,6 мм, которые фиксируют серебристый защитный щиток.
Снимите серебристый щиток.
Шаг 7

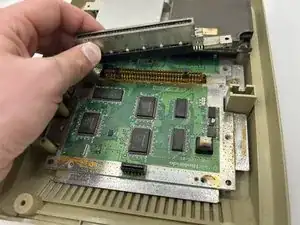

Поднимите слот картриджа и извлеките его из устройства.
Шаг 8

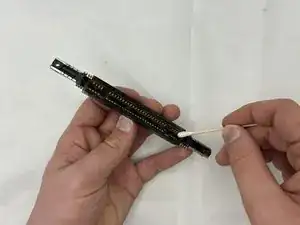

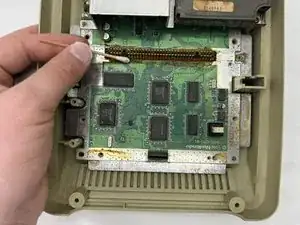

Если контакты заржавели или окислены, смочите ватную палочку высококонцентрированным изопропиловым спиртом и удалите коррозию.
Шаг 9
Установите новый слот картриджа.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
